Техническое диагностирование РГС: толщина, сварные швы и решение о ремонте

Несколько случайных замеров толщины не показывают состояние горизонтального резервуара. Чтобы решить, можно ли продолжать эксплуатацию РГС, нужно связать историю работы, карту коррозии, состояние сварных швов, патрубков, опор и фундамента. Результатом диагностирования должен быть не набор протоколов, а обоснованное решение: эксплуатация, дополнительный контроль, ремонт, замена элемента или вывод резервуара из работы.

Заказать проект РГС Ко всем статьям

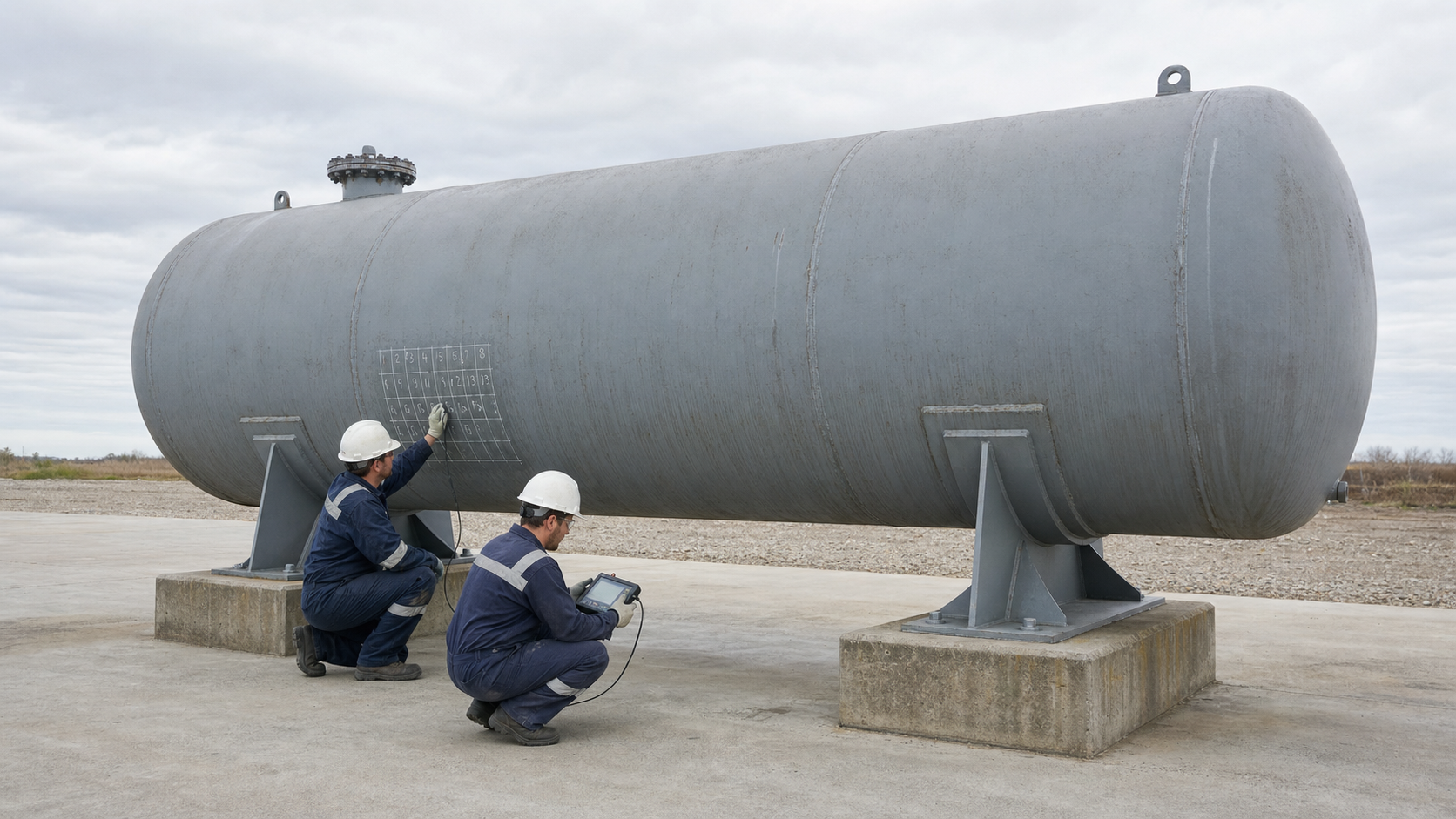

Специалисты выполняют ультразвуковую толщинометрию обечайки РГС по координатной сетке

Цель диагностирования

Найти не только минимальную толщину, но и механизм повреждения, его границы и влияние на работоспособность резервуара.

Сначала определяют, какое оборудование обследуют

Обозначение «РГС» описывает форму резервуара, но не устанавливает автоматически его нормативный статус. Горизонтальный резервуар для хранения нефтепродукта при небольшом внутреннем давлении и сосуд, работающий под избыточным давлением, обследуют по разным наборам требований.

Вопрос	РГС для нефтепродуктов	Оборудование под давлением
Основная исходная область	Назначение, продукт, геометрия, проектные условия и требования ГОСТ 17032-2022, если резервуар входит в его область применения.	Расчетные давление и температура, категория оборудования, паспорт сосуда и применимость ТР ТС 032/2013 и ФНП № 536.
Расчетная модель	Налив, собственный вес, опоры, грунт для подземного исполнения, вакуум и другие воздействия по проекту.	Внутреннее или наружное давление, опорные и штуцерные нагрузки, цикличность и расчеты по применимой серии стандартов.
Итог диагностирования	Соответствие фактического состояния проекту и условиям эксплуатации, решение о ремонте и дальнейших осмотрах.	Заключение с учетом требований промышленной безопасности, освидетельствования, расчетов и установленного порядка допуска к эксплуатации.

ГОСТ 17032-2022 устанавливает требования к проектированию, изготовлению и испытаниям горизонтальных стальных резервуаров объемом от 3 до 100 м³ для нефтепродуктов. Он дает исходную конструктивную базу, но сам по себе не заменяет программу диагностирования эксплуатируемого объекта. Программу формируют по паспорту, проекту, фактическим режимам, истории дефектов и применимым требованиям конкретного объекта.

Для оборудования под давлением техническое освидетельствование, техническое диагностирование и экспертиза промышленной безопасности являются разными процедурами. Наличие протокола толщинометрии не означает автоматического выполнения остальных процедур.

Какие решения должно обеспечить обследование

подтвердить соответствие фактической схемы РГС проекту и паспорту;
установить участки общей и локальной коррозии, трещин, деформаций и повреждений покрытия;
определить состояние сварных соединений и прилегающего основного металла;
оценить опоры, фундамент, анкеры и передачу нагрузок от трубопроводов;
сопоставить фактические размеры с требуемыми по расчету, а не с произвольной «минимальной толщиной»;
назначить срок и объем следующего контроля либо разработать ремонт;
зафиксировать ограничения режима, если они необходимы до ремонта.

Заводские приемо-сдаточные испытания подтверждают качество нового изделия на момент выпуска. Они не отвечают на вопрос, как за годы эксплуатации изменились толщина, геометрия, опирание и состояние покрытия.

Исходные документы до выхода на площадку

Документ или данные	Что из них получают	Что проверяют на месте
Паспорт и чертеж общего вида	Марку стали, номинальные толщины, объем, давление, патрубки, опоры и испытания.	Совпадение заводского номера, геометрии и фактических узлов.
Проект установки	Надземное или подземное исполнение, фундамент, анкеры, уклон, обвязку и защиту от коррозии.	Отметки, положение опор, трассы трубопроводов и доступность осмотра.
Сертификаты металла и сварочные документы	Прослеживаемость материала и исходные свойства соединений.	Участки замен и следы неучтенного ремонта.
Журналы эксплуатации и ремонтов	Продукт, режимы наполнения, простои, утечки, зачистки и предыдущие дефекты.	Зоны, где повреждение могло повториться.
Предыдущие протоколы НК	Координаты и значения толщин, ранее выявленные индикации.	Динамику, если точки измерений можно надежно совместить.

Если исходная толщина неизвестна, нельзя без доказательства принимать ближайший типовой размер листа. Материал и геометрию уточняют по документам, измерениям и при необходимости дополнительным исследованиям.

Наружный осмотр: корпус нельзя отделять от опор

Осмотр начинают с общей схемы. Оценивают положение резервуара, состояние площадки, просадку, уклон и следы перемещения. Затем переходят к корпусу и узлам.

Обечайка и днища: вмятины, выпучины, повреждения покрытия, коррозионные потеки, следы перегрева и ремонта.
Сварные швы: трещины, подрезы, коррозия вдоль границы шва, следы повторной заварки и изменение формы поверхности.
Патрубки и люки: перекосы, состояние фланцев, укрепления отверстий и участки концентрации напряжений.
Седловые опоры: фактическое прилегание, трещины в швах, коррозия закрытых зон, деформация ребер и состояние анкеров.
Фундамент: трещины, разрушение подливки, разность отметок и признаки неравномерной осадки.
Трубопроводы: провисание, смещение опор, несоосность и видимая передача усилий на штуцеры РГС.

Зона рядом с седлом особенно важна: здесь сочетаются опорная реакция, местная деформация оболочки, затрудненный доступ к покрытию и возможное накопление влаги.

Карта толщин вместо случайных точек

Сетка ультразвуковой толщинометрии должна позволять увидеть распределение потери металла. Шаг и объем измерений назначают программой контроля, а в подозрительной зоне сетку сгущают до определения границ повреждения.

Зона РГС	Почему ее выделяют отдельно	Что фиксируют
Нижняя образующая	Здесь могут скапливаться вода и отложения, усиливающие внутреннюю коррозию.	Минимальную толщину и протяженность участка вдоль корпуса.
Граница уровня продукта	Возможна локальная коррозия при переменных уровнях и наличии воды или агрессивных примесей.	Полосу измерений по окружности и длине резервуара.
Седловые опоры	Нагрузка, труднодоступное покрытие и влага могут создавать локальное повреждение.	Толщину до и после опоры, состояние швов и геометрию опирания.
Патрубки и люки	Отверстия ослабляют оболочку, а внешние нагрузки вызывают местные напряжения.	Основной металл, шов, укрепление и прилегающую зону.
Зоны ремонта	Повторный дефект может появиться по границе вставки или в зоне термического влияния.	Фактическую геометрию, толщину и состояние всех ремонтных швов.

В протоколе сохраняют координаты, ориентацию сетки, номер прибора, состояние поверхности и каждое значение. Запись только минимальной цифры делает повторное обследование почти несопоставимым.

Как оценивать скорость коррозии

Если есть сопоставимые измерения в одних координатах, можно оценить среднюю скорость потери металла и прогнозную толщину. Это инструмент планирования контроля, а не самостоятельный критерий допуска.

Средняя скорость коррозии за период наблюдения:

v_кор = s₁ - s₂Δt

Прогнозная толщина через заданный срок:

s_прог = s_min - v_кор · T

v_кор - средняя скорость коррозии, мм/год;
s₁ - толщина в контрольной точке при предыдущем обследовании, мм;
s₂ - толщина в той же точке при текущем обследовании, мм;
Δt - время между измерениями, лет;
s_min - минимальная достоверно измеренная толщина текущего обследования, мм;
T - рассматриваемый период дальнейшей эксплуатации, лет;
s_прог - прогнозная толщина к концу рассматриваемого периода, мм.

Такой прогноз применим только при сопоставимости точек, методов и состояния поверхности. При язвенной коррозии, изменении продукта или повреждении покрытия линейная скорость может не отражать дальнейшее развитие дефекта. Решение принимают после сравнения с толщиной, требуемой расчетом для фактических нагрузок.

Сварной шов проверяют вместе с основным металлом

Визуальный и измерительный контроль определяет внешние признаки, но не исключает внутренних несплошностей. Дополнительный метод выбирают по материалу, типу соединения, доступу и предполагаемому дефекту. Один метод не заменяет все остальные.

линейную индикацию сначала привязывают к шву и определяют ее направление;
контроль расширяют на зону термического влияния и прилегающий основной металл;
участок очищают настолько, чтобы состояние покрытия и загрязнение не искажали результат;
при обнаружении дефекта устанавливают его границы, а не контролируют только видимую точку;
критерии приемки берут из применимой документации, а не из общей фразы «шов держит».

Если рядом со швом есть локальное утонение, оценивать только качество наплавленного металла недостаточно. Нужна проверка ослабленного сечения и причины коррозии.

Матрица инженерных решений

Результат обследования	Возможное решение	Что требуется обосновать
Повреждения не выявлены, расчетные требования выполняются	Продолжение эксплуатации и плановый контроль.	Срок до следующего обследования и контролируемые зоны.
Есть локальный дефект, но его развитие можно отслеживать	Усиленный мониторинг или ограничение режима до принятого срока.	Допустимость состояния, шаг и метод повторного контроля.
Требуемая толщина не обеспечивается либо есть недопустимая несплошность	Ремонт, вставка или замена элемента по проекту.	Расчет, технология, материалы, НК и испытания после ремонта.
Причина связана с опорой или трубопроводом	Ремонт корпуса вместе с исправлением опирания или обвязки.	Устранение нагрузки, вызвавшей повреждение.
Повреждение системное или исходные данные недостоверны	Дополнительное обследование, ограничение либо вывод из эксплуатации.	Безопасность временного состояния и критерии окончательного решения.

Универсальной толщины, при которой любой РГС автоматически годен или негоден, нет. Требуемое значение зависит от геометрии, материала, соединений, давления, налива, опор, наружных воздействий и расчетной модели конкретного резервуара.

Практический пример: коррозия возле седловой опоры РГС-50

После 12 лет эксплуатации на надземном РГС-50 обнаружено повреждение покрытия и коррозия по нижней образующей возле левой опоры. Вне зоны дефекта измерено 5,3–5,6 мм, локально - 3,7–4,0 мм. Рядом проходит продольный сварной шов, а геодезическая проверка показывает изменение отметки одной опоры.

Сетку УЗТ сгущают вдоль нижней образующей и по обе стороны опоры, чтобы определить реальные границы утонения.
Отдельно контролируют продольный шов, зону термического влияния и основной металл вокруг минимального значения.
Проверяют прилегание седла, швы опоры, фундамент и отметки, поскольку локальная нагрузка могла ускорить повреждение.
Сопоставляют координаты с предыдущими измерениями. Если в той же точке три года назад было 4,3 мм, ориентировочная средняя скорость составляет (4,3 - 3,8) / 3 = 0,17 мм/год.
Для двух лет прогноз дает 3,8 - 0,17 · 2 = 3,46 мм. Это не решение о допуске: значение сравнивают с требуемой расчетной толщиной и учитывают локальный характер коррозии.
После расчета выбирают мониторинг, ограничение режима, локальную вставку или замену участка. Одновременно исправляют опору и восстанавливают защитное покрытие.

Простая наплавка в этом примере не устраняет потерю металла, состояние шва и причину возле опоры. Проект ремонта должен закрыть все три вопроса.

Что должно быть в техническом заключении

идентификация РГС и перечень использованных документов;
описание фактической схемы, продукта и режимов эксплуатации;
карты дефектов, толщин, сварных соединений и контрольных точек;
протоколы НК с методами, средствами контроля и квалификацией исполнителей;
результаты проверки опор, фундамента, геометрии и присоединенных трубопроводов;
расчетная оценка выявленных отклонений и остаточной работоспособности;
однозначный вывод по каждому дефекту и резервуару в целом;
сроки, методы и координаты повторного контроля;
требования к проекту ремонта и условия эксплуатации до его выполнения.

Фраза «состояние удовлетворительное» без расчетной основы, карт и сроков контроля не позволяет эксплуатирующей организации управлять риском.

Типичные ошибки

применять к любому РГС требования для сосуда под давлением только из-за цилиндрической формы;
ограничиваться несколькими доступными точками на верхней части корпуса;
не обследовать нижнюю образующую, опоры и участки под поврежденным покрытием;
сравнивать толщину с номиналом без расчета требуемого остаточного сечения;
не привязывать результаты к координатам и терять возможность оценить динамику;
назначать ремонт сварного шва, не определив границы дефекта и его причину;
не учитывать усилия от трубопроводов и неравномерную осадку опор;
переносить результаты наружного осмотра на недоступную поверхность подземного РГС без обоснования.

Связанные материалы

Приемо-сдаточные испытания РГС - что подтверждают до отгрузки нового резервуара.
Антикоррозионная защита РГС перед засыпкой - контроль покрытия и скрываемых участков.
Монтаж РГС на фундамент - опоры, отметки, уклон и подливка.
Нагрузки от трубопроводов на патрубки резервуара - какие усилия нужно передать в расчет.
Контроль межстенного пространства двустенного РГС - обнаружение утечки и проверка защитной оболочки.
Техническое диагностирование РВС - отдельный маршрут обследования вертикального резервуара.
Проектирование резервуаров РГС - расчет, КМ/КМД, опоры, патрубки и рабочая документация.

Нормативная документация

ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с поправкой - действующие требования к проектированию, изготовлению и испытанию РГС объемом от 3 до 100 м³ в пределах области применения стандарта.
ГОСТ ISO 16809-2022 «Контроль неразрушающий. Измерение толщины ультразвуковым методом» - принципы ультразвукового измерения толщины; стандарт не устанавливает универсальную браковочную толщину РГС.
ГОСТ ISO 17635-2018 «Неразрушающий контроль сварных соединений. Общие правила для металлических материалов» - общие правила и выбор методов НК сварных соединений.
ГОСТ Р ИСО 17637-2024 «Неразрушающий контроль сварных соединений. Визуальный контроль соединений, выполненных сваркой плавлением» - требования к визуальному контролю сварных швов.
ТР ТС 032/2013 с действующими изменениями - применяется к оборудованию, работающему под избыточным давлением, в пределах установленной регламентом области.
ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - применяются, когда конкретное оборудование подпадает под действие правил.
ФНП «Основные требования к проведению неразрушающего контроля технических устройств, зданий и сооружений на опасных производственных объектах», утвержденные приказом Ростехнадзора от 01.12.2020 № 478, - учитывают при проведении НК на ОПО в пределах действия правил.
ГОСТ 34347-2017 и серия ГОСТ 34233 - требования к стальным сварным сосудам и методы расчета на прочность; используют для оборудования и расчетных случаев в пределах областей применения соответствующих стандартов.
Паспорт, проект, руководство по эксплуатации и программа технического диагностирования - определяют фактический объем контроля, расчетные параметры и критерии решения для конкретного РГС.
