Двустенный РГС: контроль межстенного пространства и обнаружение утечек
Внешняя стенка двустенного горизонтального резервуара нужна не для увеличения допустимого давления. Она образует защитную оболочку, которая должна удержать возможную утечку из внутреннего резервуара и дать системе контроля обнаружить разгерметизацию до выхода топлива в грунт.
Главная задача
Нужно не только заметить изменение параметра, но и понять, какая стенка потеряла герметичность, остановить наполнение и не допустить выхода продукта за внешнюю оболочку.
Что означает «двустенный резервуар»
Внутренний резервуар является рабочей емкостью для нефтепродукта. Внешняя оболочка охватывает расчетную зону внутреннего резервуара и вместе с ней образует контролируемое межстенное пространство. При исправном состоянии обеих стенок параметры этого пространства остаются в установленном диапазоне.
Если разгерметизируется внутренняя стенка, топливо не должно сразу попасть в грунт: сначала оно появляется между стенками и фиксируется системой контроля. Если нарушена внешняя стенка, система также должна показать потерю герметичности, хотя продукта в межстенном пространстве может еще не быть.
Какие аварийные ситуации должна различать система
| Ситуация | Что меняется | Что должен сделать персонал |
|---|---|---|
| Нарушена внутренняя стенка | В межстенное пространство поступает нефтепродукт, меняется давление, разрежение, уровень контрольной жидкости или состояние датчика. | Остановить наполнение, исключить выдачу из неисправной емкости и выполнить диагностику по инструкции. |
| Нарушена внешняя стенка | В пространство попадает воздух, вода или грунтовая влага либо уходит контрольная среда. | Не считать резервуар безопасным только потому, что топливо не обнаружено; проверить внешнюю оболочку и линии контроля. |
| Повреждена контрольная линия | Параметр выходит из диапазона, но причина находится в трубке, соединении, кабеле или приборе. | Система должна перейти в состояние неисправности и запретить наполнение до восстановления контроля. |
| Пропало питание | Контроллер или датчики перестают передавать достоверный сигнал. | Не продолжать эксплуатацию по последнему сохраненному показанию; действовать по алгоритму отказобезопасности. |
Чем контролируют межстенное пространство
Способ контроля выбирает разработчик технологической системы с учетом конструкции резервуара и требований объекта. Нельзя произвольно заменить одну схему другой уже на монтаже: меняются рабочая среда, уставки, испытания и логика распознавания дефекта.
| Принцип контроля | Что измеряется | На что обратить внимание |
|---|---|---|
| Разрежение | Стабильность вакуума между стенками. | Герметичность импульсной линии, рабочий диапазон датчика, компенсация температуры и различение утечки от отказа насоса или соединения. |
| Избыточное давление контрольного газа | Давление безопасной контрольной среды. | Выбор среды, исключение взрывоопасной смеси, редуцирование, предельное давление для оболочек и надежность соединений. |
| Контрольная жидкость | Уровень или объем жидкости в межстенном пространстве и компенсационном сосуде. | Совместимость с материалами, температурное расширение, температура вспышки и положение датчиков. |
| Датчик продукта или влаги | Факт появления контролируемой среды в нижней точке. | Доступность проверки, ложные срабатывания, застойные зоны и возможность отличить нефтепродукт от воды. |
Что прямо требует СП 156.13130.2014
Пункт 7.12 СП 156.13130.2014 требует предусматривать меры, исключающие образование взрывоопасной смеси паров топлива с воздухом в межстенном пространстве. Если пространство заполняют горючей жидкостью, ее температура вспышки должна быть не ниже 100 °C.
Для двустенного резервуара предусматривают объединенный или непрерывный контроль герметичности с автоматической световой и звуковой сигнализацией персоналу и автоматическим прекращением наполнения при разгерметизации. Для двустенных резервуаров традиционной АЗС свод правил допускает периодический контроль, если это предусмотрено документацией на технологическую систему.
Отсюда следует важный практический вывод: лампа на шкафу без связи с прекращением наполнения не является законченной системой защиты. Необходимо заранее определить, какой сигнал считается аварийным, какое устройство останавливает подачу и как исключается повторный запуск до устранения причины.
Что должно быть показано в проекте
- конструкция внутренней емкости и внешней оболочки, границы контролируемого объема и расчетная вместимость внешней стенки;
- рабочая среда межстенного пространства, начальные параметры и допустимый диапазон;
- точки подключения контрольных трубок, датчиков, компенсационного сосуда и оборудования проверки;
- уставки предупреждения, аварии и неисправности с учетом температуры и точности приборов;
- световая и звуковая сигнализация, место вывода сигнала и автоматическая остановка наполнения;
- алгоритм при потере питания, обрыве кабеля, повреждении импульсной линии и отказе датчика;
- доступ к приборам после обратной засыпки и защита линий от воды, грунта, транспорта и коррозии;
- порядок первичной проверки, периодического испытания и документирования результата.

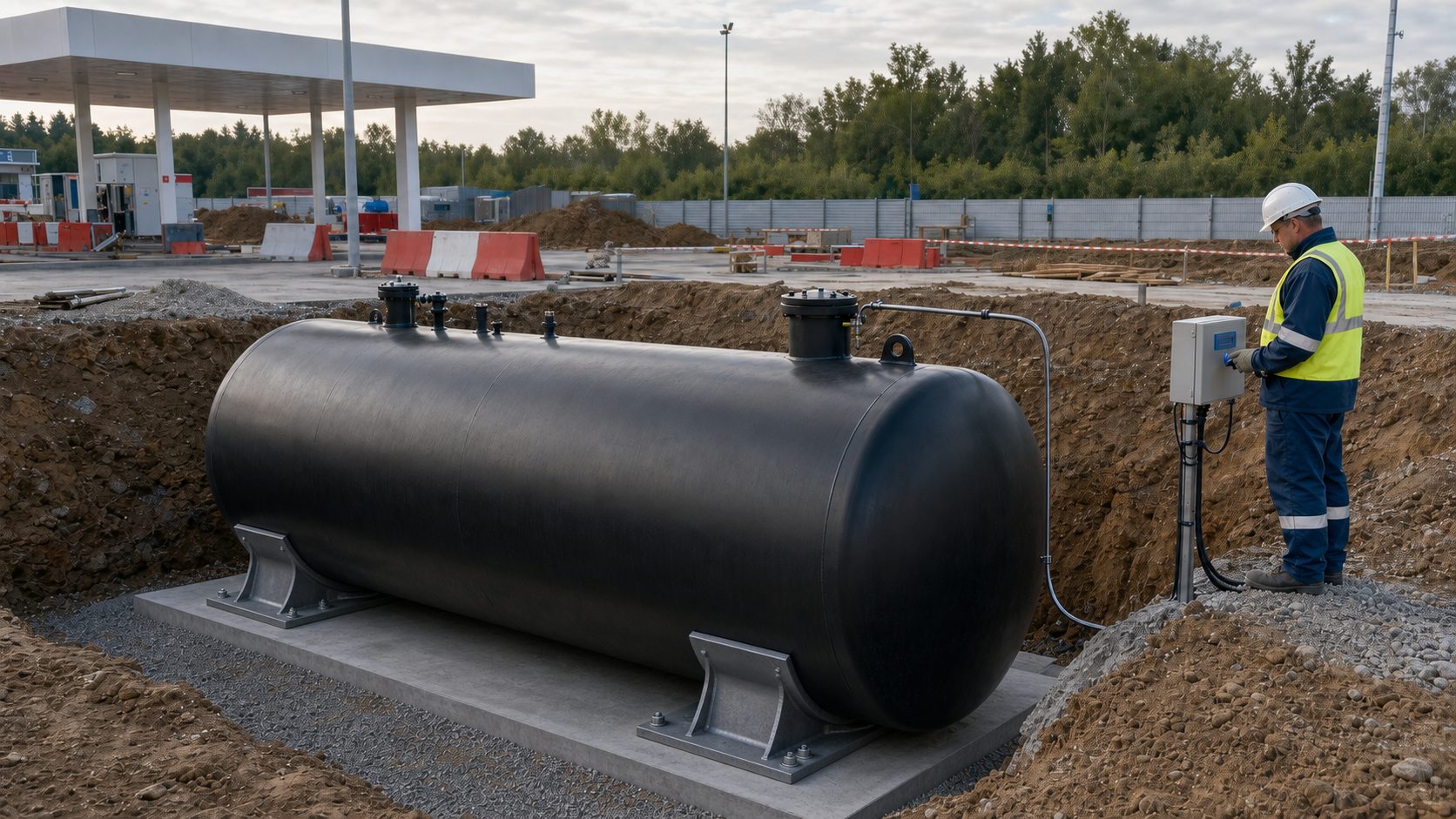

Проверка перед обратной засыпкой
- Сверить маркировку резервуара, паспорт, схему оболочек и комплектность системы контроля.
- Проверить внешнее покрытие, сварные соединения, штуцеры межстенного пространства и отсутствие механических повреждений после разгрузки.
- Испытать внутреннюю емкость и внешнюю оболочку по программе изготовителя и проектной документации. Испытательное давление нельзя назначать «по привычке».
- Проверить герметичность контрольных трубок и соединений отдельно от стенок резервуара.
- Установить рабочий параметр межстенного пространства и выдержать его в течение времени, установленного программой проверки.
- Имитировать предусмотренным изготовителем безопасным способом аварийный сигнал и неисправность линии.
- Подтвердить срабатывание световой и звуковой сигнализации, передачу сигнала оператору и прекращение наполнения.
- Записать исходный параметр, уставки, время проверки и результат в акт. После засыпки эти данные станут базой для диагностики.
Практический пример: разрежение начало снижаться
После монтажа подземного РГС система поддерживает заданное разрежение. Через несколько дней параметр медленно выходит из рабочего диапазона, но датчик нефтепродукта не срабатывает. Это еще не доказывает дефект внутренней емкости: причиной может быть внешняя оболочка, контрольная трубка, резьбовое соединение или прибор.
Правильное действие - запретить наполнение, зафиксировать динамику показаний, проверить прибор и внешние линии по диагностической процедуре, а затем локализовать негерметичность. Подкачивать систему и стирать аварию без поиска причины нельзя: так можно скрыть начало повреждения оболочки.
Типичные ошибки
- Внешнюю стенку считают достаточной защитой. Систему контроля не связывают с остановкой наполнения.
- Контрольную среду выбирают на монтаже. Не проверяют пожарную опасность, совместимость и температурное изменение параметров.
- Проверяют только внутреннюю емкость. Внешняя оболочка и импульсные линии остаются без подтверждения герметичности.
- Не различают аварию и неисправность. Обрыв кабеля выглядит как нормальное состояние или одинаково с утечкой.
- Датчик становится недоступным после засыпки. Для проверки требуется вскрывать покрытие или грунт.
- Сбрасывают сигнал без записи. История изменения давления, уровня или разрежения теряется.
Как связать резервуар, автоматику и эксплуатацию
Двустенный РГС нельзя проектировать отдельно от системы приема топлива и автоматики АЗС. В рабочей документации должны совпадать штуцеры изготовителя, принцип контроля, электрические схемы, блокировки, действия оператора и программа испытаний.
- Проектирование резервуаров РГС - корпус, оболочка, опоры, патрубки и контроль утечек.
- РГС на АЗС: какие нормы смотреть до расчета - границы ГОСТ и пожарных требований.
- Антикоррозионная защита РГС - покрытие и приемка перед обратной засыпкой.
Нормативная документация
- ГОСТ 17032-2022 с опубликованной поправкой - действующие технические условия для горизонтальных стальных резервуаров, предназначенных для хранения нефтепродуктов.
- СП 156.13130.2014 с изменениями № 1-3 - действующие требования пожарной безопасности к автомобильным заправочным станциям; требования к контролю герметичности двустенного резервуара приведены, в частности, в пунктах 7.10-7.12.
- ГОСТ Р 58404-2019 с поправкой 2022 года - правила технической эксплуатации автомобильных заправочных станций и комплексов.
- Документация на технологическую систему АЗС, паспорт и руководство по эксплуатации РГС - конкретные рабочие параметры, уставки, периодичность и методика проверки системы контроля.
