Приемо-сдаточные испытания РГС в цехе перед отгрузкой: что проверяют и оформляют

Границы материала

Ниже рассматриваются горизонтальные стальные резервуары для нефтепродуктов объемом от 3 до 100 м³ в области применения ГОСТ 17032-2022. Это не инструкция по испытанию емкости СУГ и не универсальная процедура для любого сосуда под давлением. Для таких объектов применяют другую нормативную документацию, расчётное давление, программу испытаний и меры безопасности.

Статья посвящена заводскому этапу: РГС полностью изготовлен, сварочные работы завершены, контроль сварных соединений принят, но антикоррозионное покрытие еще не нанесено. Если резервуар перевозят частями и окончательно собирают на площадке, гидравлическое испытание допускается выполнять после монтажа.

НК, прочность и герметичность - разные проверки

Поэтому фраза «швы просвечены, значит резервуар герметичен» неверна. Приемо-сдаточный маршрут складывается из нескольких последовательных подтверждений.

Что должно быть готово до подачи давления

• изготовление корпуса, днищ, перегородок, люков и патрубков завершено в объеме, предусмотренном конструкторской документацией;
• сварные соединения прошли назначенный визуальный, измерительный и физический контроль, замечания закрыты;
• контролируемые швы и прилегающий металл очищены от шлака, загрязнений и всего, что мешает увидеть течь или отпотину;
• постоянные и временные заглушки рассчитаны и установлены штатно, а уплотнения соответствуют схеме испытания;
• линии заполнения, отвода воздуха и слива подключены так, чтобы исключить воздушные карманы и неконтролируемый сброс среды;
• манометры имеют подходящий диапазон, действующую поверку и установлены в точках, предусмотренных программой;
• опоры воспринимают массу заполненного резервуара, проходы ограждены, назначены ответственные и определена опасная зона;
• в программе записаны испытательная среда, рабочее и испытательное давление, порядок подъема и снижения давления, выдержка, критерии остановки и приемки.

Покрывать швы до гидравлического испытания нельзя: ГОСТ 17032-2022 устанавливает проведение испытания после изготовления и до нанесения антикоррозионной защиты. Иначе небольшая течь может быть временно скрыта покрытием, а ремонт потребует его локального удаления.

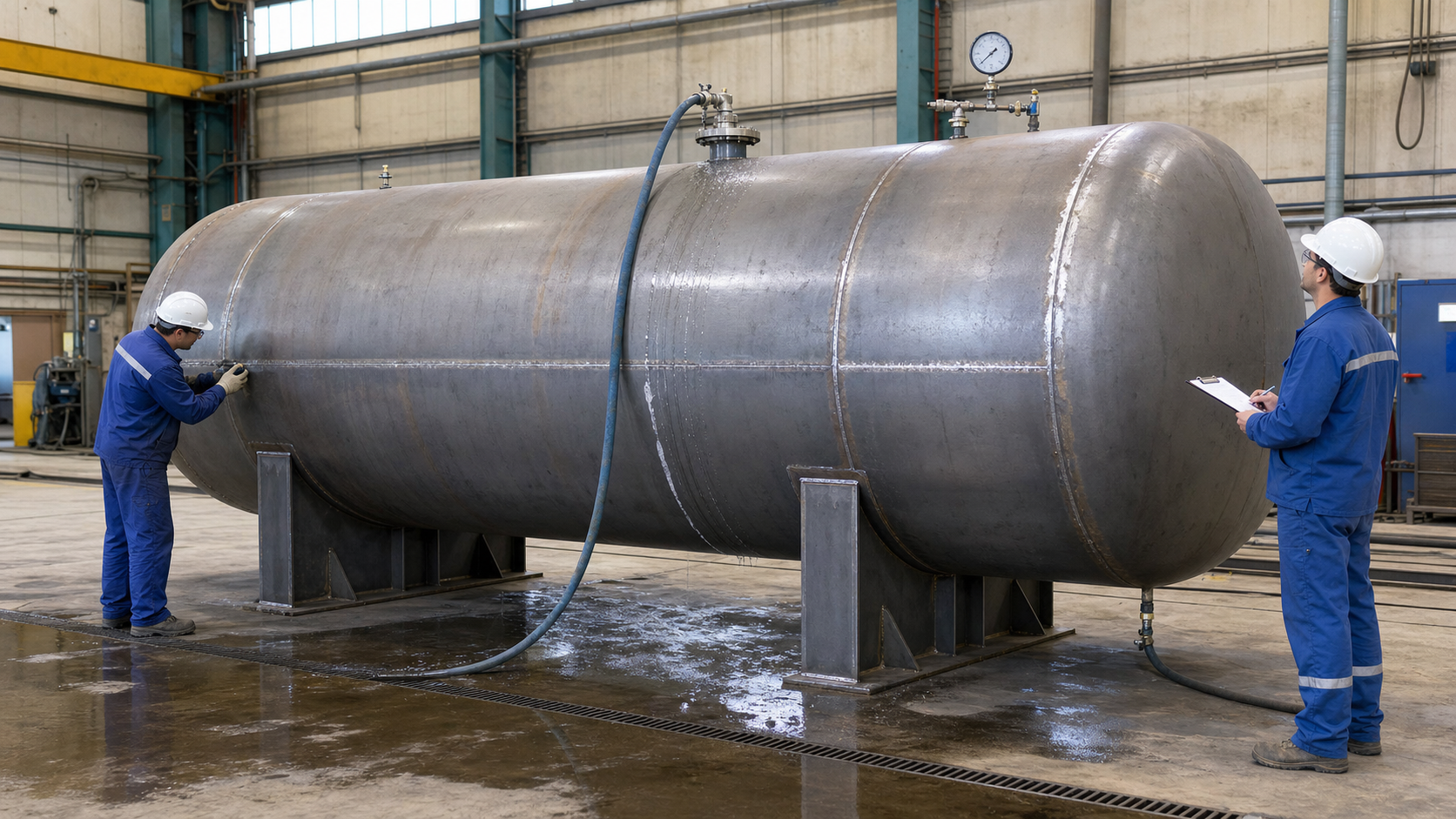

Гидравлическое испытание РГС

Испытательное давление по ГОСТ 17032-2022 принимают равным 1,25 рабочего. Допустимое отклонение фактического значения - не более ±5 %. Связь можно записать одной расчетной зависимостью:

1. Резервуар заполняют с организованным удалением воздуха из верхних точек.
2. Давление повышают по утвержденной программе, без гидроудара и нахождения людей в опасных местах.
3. При испытательном давлении выдерживают не менее 10 минут.
4. Затем давление снижают до рабочего.
5. При рабочем давлении осматривают наружную поверхность и проверяют герметичность сварных и разъемных соединений.

Важная деталь: окончательный осмотр выполняют не на максимальном испытательном давлении, а после его снижения до рабочего. Подходить к корпусу и соединениям во время максимальной нагрузки ради «лучшего обзора» опасно и не требуется.

Когда допускается пневматическая замена

ГОСТ 17032-2022 допускает заменять гидравлическое испытание пневматическим для конкретных исполнений: давлением 0,07 МПа для резервуаров с коническими днищами и 0,04 МПа для резервуаров с плоскими днищами. Герметичность проверяют обмыливанием 100 % сварных швов и разъемных соединений.

Эти значения нельзя автоматически переносить на РГС с другим типом днищ или на оборудование под давлением. Пневматическое испытание запасает значительно больше энергии, чем гидравлическое, поэтому требует специальных мер безопасности, утвержденной схемы, ограждения опасной зоны и дистанционного контроля. Решение «в цехе нет воды, надуем воздухом» без нормативного основания недопустимо.

Особенности двустенного РГС

У РГСД недостаточно испытать только рабочую внутреннюю емкость. Нужно отдельно подтвердить состояние защитной стенки и межстенного пространства.

Подать давление в межстенное пространство и проверить только один доступный шов недостаточно. В протоколе должны быть понятны контролируемый объем, среда, начальное и конечное значение и продолжительность наблюдения.

Капиллярная проверка керосином

Стандарт допускает контролировать герметичность сварных швов капиллярным методом со смачиванием керосином в объеме 100 % швов. Минимальная выдержка составляет 25 минут для шва в нижнем положении и 35 минут для швов в потолочном и вертикальном положениях.

Метод не означает, что можно отказаться от назначенного испытания на прочность. Он решает задачу обнаружения сквозной негерметичности сварного соединения и должен выполняться на очищенной поверхности с фиксацией результата.

Когда результат признают удовлетворительным

По ГОСТ 17032-2022 во время испытания не должно быть:

• падения давления по показаниям манометра;
• отпотин и течей;
• пузырьков воздуха при пузырьковом контроле;
• признаков разрыва;
• снижения уровня жидкости в межстенном пространстве РГСД.

Само по себе стабильное показание манометра не закрывает приемку. Малую локальную течь можно не увидеть по общему давлению, поэтому приборный контроль всегда дополняют осмотром доступных поверхностей и соединений по установленной методике.

Что делать при обнаружении дефекта

1. Испытание останавливают, давление безопасно снижают, а жидкость сливают до состояния, допускающего ремонт.
2. Дефект привязывают к чертежу или карте швов и фиксируют в журнале испытания.
3. Причину оценивает технолог и ОТК: сквозная пора, непровар, дефект уплотнения или временной заглушки требуют разных решений.
4. Ремонт выполняют по утвержденной технологии; просто подваривать мокрый шов под давлением нельзя.
5. Отремонтированную зону повторно контролируют назначенным методом.
6. Испытание повторяют в объеме, который подтверждает пригодность готового резервуара, и отражают ремонт в документации.

Запись «течь устранена» без места дефекта, способа ремонта, повторного НК и повторного испытания разрушает прослеживаемость изделия.

Что должно попасть в акт испытания

В комплект поставки ГОСТ 17032-2022 включает КМД изготовителя, копии документов о качестве металлопроката и сварочных материалов, заключения производственного контроля, акт прочностного испытания, акт выполнения антикоррозионной защиты, паспорт и ведомость комплектации. Один паспорт без приложенных подтверждений не показывает весь маршрут приемки.

Типичные ошибки перед отгрузкой

• Испытывают после окраски. Покрытие мешает обнаружению течи и повреждается при ремонте.
• Не удаляют воздух. Воздушная подушка повышает опасность и искажает управляемость гидравлического испытания.
• Смотрят корпус при максимальном давлении. Осмотр должен выполняться после снижения до рабочего значения.
• Берут любой манометр. Неподходящий диапазон или просроченная поверка делают результат недостоверным.
• Не включают временные заглушки в схему. Разрушение слабой заглушки опасно так же, как дефект корпуса.
• Путают РГС с емкостью СУГ. Значения и процедура ГОСТ 17032-2022 не заменяют требования к сосуду под давлением.
• Испытывают рабочий корпус РГСД и забывают оболочку. Межстенное пространство остается неподтвержденным.
• Не оформляют повторное испытание после ремонта. В документах остается результат, который уже не относится к окончательному состоянию изделия.

Нормативная документация

• ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с действующей поправкой - изготовление, контроль сварных соединений, испытания, критерии приемки и комплектность поставки РГС и РГСД.
• ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» - операционный контроль качества изготовления в части, на которую ссылается ГОСТ 17032-2022.
• ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» - состав и общая логика методов контроля сварных соединений.
• Конструкторская документация, ТУ изготовителя и утвержденная программа испытаний конкретного РГС - фактическая схема, рабочее давление, приборы, меры безопасности, ответственные лица и оформление результата.

Значения из ГОСТ 17032-2022 относятся к резервуарам в его области применения. Для оборудования под избыточным давлением, емкостей СУГ и специальных сред перечень документов и процедура испытаний определяются отдельно.
