Техническое диагностирование РВС: что проверяют и как читать заключение
Диагностирование резервуара нельзя свести к нескольким замерам толщины стенки. Нужно связать историю эксплуатации, фактическую геометрию, состояние металла, сварных соединений, днища, кровли и основания, а затем обосновать условия дальнейшей безопасной эксплуатации.
Когда диагностирование действительно нужно
Обследование проводят не только потому, что наступила очередная календарная дата. Основанием могут стать окончание назначенного срока службы, изменение режима работы или продукта, обнаруженная течь, ускоренная коррозия, неравномерная осадка, деформация стенки, повреждение после аварийного воздействия либо подготовка к ремонту и реконструкции.
До начала работ важно определить цель. Ответ на вопрос «можно ли эксплуатировать резервуар дальше» требует одного объёма данных, подготовка проекта замены днища — другого, а оценка последствий осадки — третьего. Универсальная программа без привязки к фактической проблеме почти всегда оставляет опасные пробелы.
С чего начинается работа
| Исходные данные | Что из них выясняют | Что настораживает |
|---|---|---|
| Паспорт и проект | Геометрию, марки стали, толщины, конструкцию днища и кровли, расчётный продукт и нагрузки. | Фактическая конструкция отличается от проекта, изменения не оформлены. |
| Исполнительная документация | Схему швов, результаты НК, отклонения геометрии, данные испытаний и ремонтов. | Нет координатной привязки дефектов и заменённых элементов. |
| История эксплуатации | Продукты, температуры, уровни налива, простои, аварийные режимы и скорость коррозии. | Режим эксплуатации изменился, но его влияние не оценивали. |
| Предыдущие обследования | Динамику толщин, осадки, крена, деформаций и повторяющихся повреждений. | Сравнивают замеры из разных точек без общей координатной сетки. |
| Данные о ремонтах | Где удаляли дефекты, меняли листы, усиливали патрубки или восстанавливали покрытие. | Ремонт выполнен, но его границы и контроль не отражены в документах. |
Какие части РВС должны попасть в обследование
| Зона | Что проверяют | Почему одной визуальной оценки мало |
|---|---|---|
| Стенка | Толщину по поясам и координатам, локальную коррозию, вмятины, выпучины, состояние швов и зон патрубков. | Минимальная толщина может находиться между редкими точками замера. |
| Днище и окрайка | Коррозию сверху и со стороны основания, герметичность, состояние уторного узла, нахлёстов и ремонтных участков. | Опасное утонение снизу часто не имеет заметных внешних признаков. |
| Кровля | Коррозию настила, прогибы, опорные элементы, сварные соединения, патрубки и водоотвод. | Покрытие может скрывать язвенную коррозию и локальное утонение. |
| Основание и фундамент | Осадку, крен, провалы, состояние отмостки, подмыв, выход воды и контакт окрайки с основанием. | Дефект металла может быть следствием движения основания. |
| Патрубки и люки | Швы, усиливающие листы, местные деформации, коррозию, герметичность и влияние трубопроводов. | Нагрузка от присоединённой обвязки не определяется осмотром одного шва. |
| Лестницы и площадки | Коррозию, крепления, сварные швы, настилы и ограждения. | Их состояние влияет на безопасность обслуживания и доступа к кровле. |
Почему важна координатная привязка
Запись «толщина стенки 7,2 мм» почти бесполезна без номера пояса, листа, высоты и положения по окружности. Та же логика относится к язвам, трещиноподобным индикациям, деформациям, повреждениям покрытия и ремонтным вставкам.
Единая схема координат позволяет сопоставить результаты разных лет и увидеть скорость изменения. Без неё два обследования превращаются в два несвязанных набора цифр.
Методы контроля выбирают по задаче
- Визуальный и измерительный контроль фиксирует коррозию, деформации, состояние швов, элементов и фактическую геометрию.

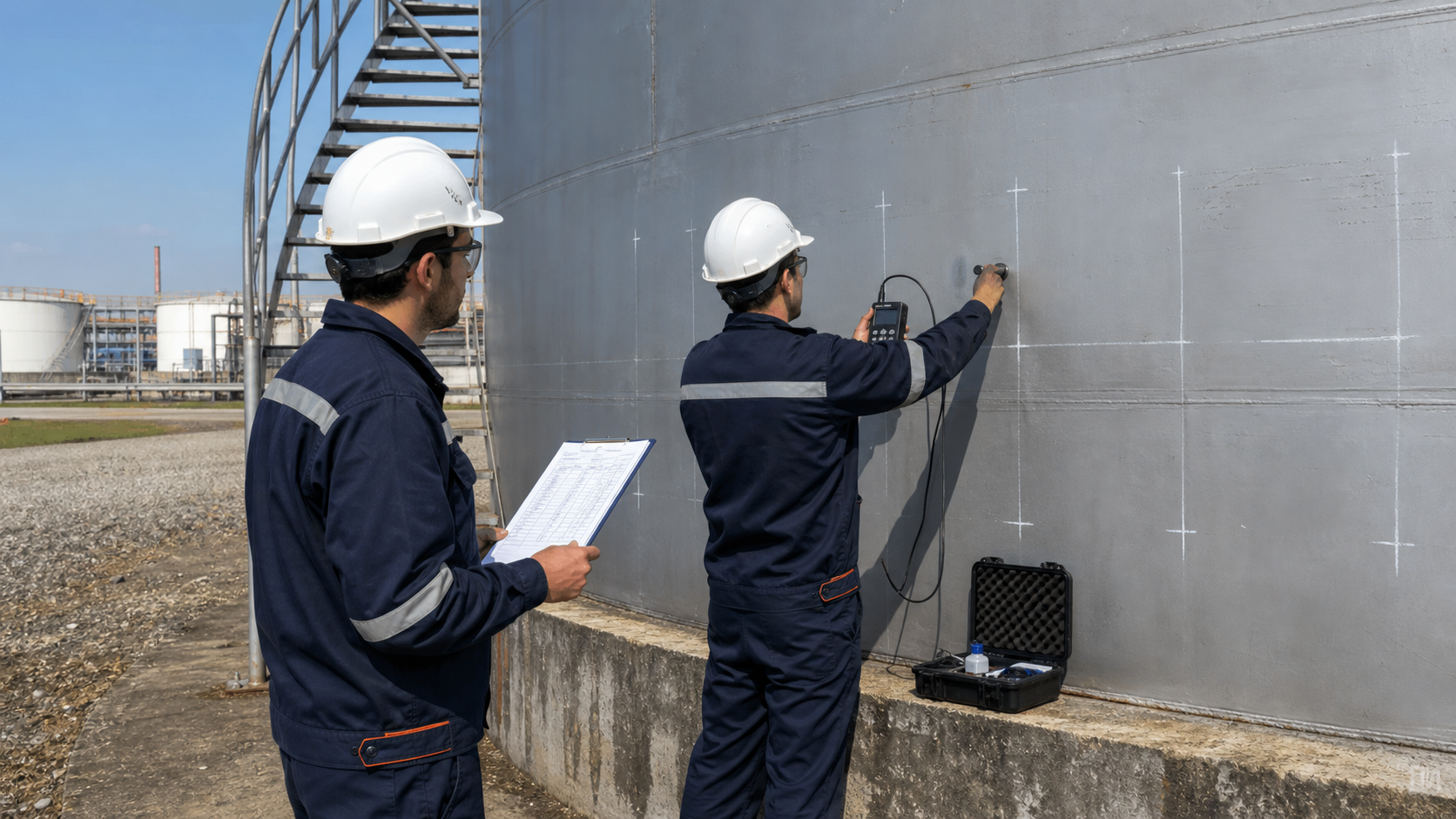

- Ультразвуковая толщинометрия формирует карту толщин, но шаг сетки и зоны сгущения должны учитывать характер повреждения.
- УЗК, РК, капиллярный или магнитопорошковый контроль применяют там, где нужно выявить соответствующие типы несплошностей сварных соединений и основного металла.
- Контроль герметичности используют для днища, сварных соединений и других элементов по принятой программе.
- Геодезические измерения дают осадку, крен, отклонения образующих и другие параметры пространственного положения.
Перечень методов не должен быть механическим. Сначала формулируют возможный механизм повреждения, затем выбирают способ, способный его обнаружить с необходимой достоверностью.
От замеров к инженерному выводу
После полевых работ результаты сопоставляют с проектом, фактическими нагрузками, свойствами материала и требованиями применимой нормативной документации. Если обнаружено утонение или деформация, заключение должно объяснять, влияет ли дефект на прочность, устойчивость, герметичность или работоспособность узла.
Средняя толщина не заменяет оценку минимального сечения. Хорошее состояние верхних поясов не компенсирует локальное утонение нижнего пояса или окрайки. Аналогично, отсутствие течи в момент осмотра ещё не доказывает достаточную несущую способность.
Как читать заключение
| Раздел заключения | Что должно быть понятно | Недостаточная формулировка |
|---|---|---|
| Объект и режим | Какой резервуар обследован, какой продукт, уровень, температура и режим приняты в оценке. | «РВС пригоден» без описания условий. |
| Фактическое состояние | Где находятся дефекты, каковы их размеры и каким методом они подтверждены. | Перечень замечаний без схем и координат. |
| Расчётная оценка | Какие дефекты потребовали проверки и какие исходные данные использованы. | Вывод без связи с измерениями. |
| Решение | Допустима ли эксплуатация, ремонт или ограничение режима; какие действия обязательны. | «Рекомендуется наблюдение» без объекта и периодичности. |
| Срок и контроль | До какого события или срока действует вывод и что нужно контролировать повторно. | Дата следующего обследования без обоснованных контрольных точек. |
Типовые ошибки
- копировать программу предыдущего резервуара без анализа продукта и повреждений;
- измерять толщину только в удобных и доступных местах;
- указывать средние значения вместо минимальных и локальных утонений;
- не связывать дефекты стенки с осадкой основания и нагрузками от трубопроводов;
- оценивать днище только сверху, не учитывая коррозию со стороны основания;
- выдавать рекомендации без приоритета, срока и критериев выполнения;
- формулировать пригодность без границ допустимого уровня налива, температуры и продукта;
- не сравнивать результаты с предыдущим обследованием по одинаковым координатам.
Что передать заказчику
- программу и фактический объём выполненных работ;
- схемы измерений и координаты обнаруженных дефектов;
- протоколы применённых методов контроля;
- фотографии с привязкой к элементам резервуара;
- ведомость дефектов с размерами и местоположением;
- расчётные проверки, если они необходимы для принятия решения;
- перечень обязательных ремонтов, ограничений и контрольных мероприятий;
- однозначный итоговый вывод с условиями его действия.
Нормативная документация
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов» — применяют к объектам, подпадающим под требования промышленной безопасности.
- Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности складов нефти и нефтепродуктов», утверждённые приказом Ростехнадзора от 15.12.2020 № 529, — учитывают для соответствующих складов и резервуарных парков.
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» — используют как источник исходных требований к конструкции, изготовлению, монтажу, испытаниям и документации РВС.
- ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» — задаёт общую номенклатуру методов контроля сварных соединений.
- Конкретный состав работ, критерии оценки и применимые методики устанавливают программой технического диагностирования с учётом назначения объекта, проектной и эксплуатационной документации, условий эксплуатации и действующих обязательных требований.
