Нагрузки от трубопроводов на патрубки резервуара: что передать в проект

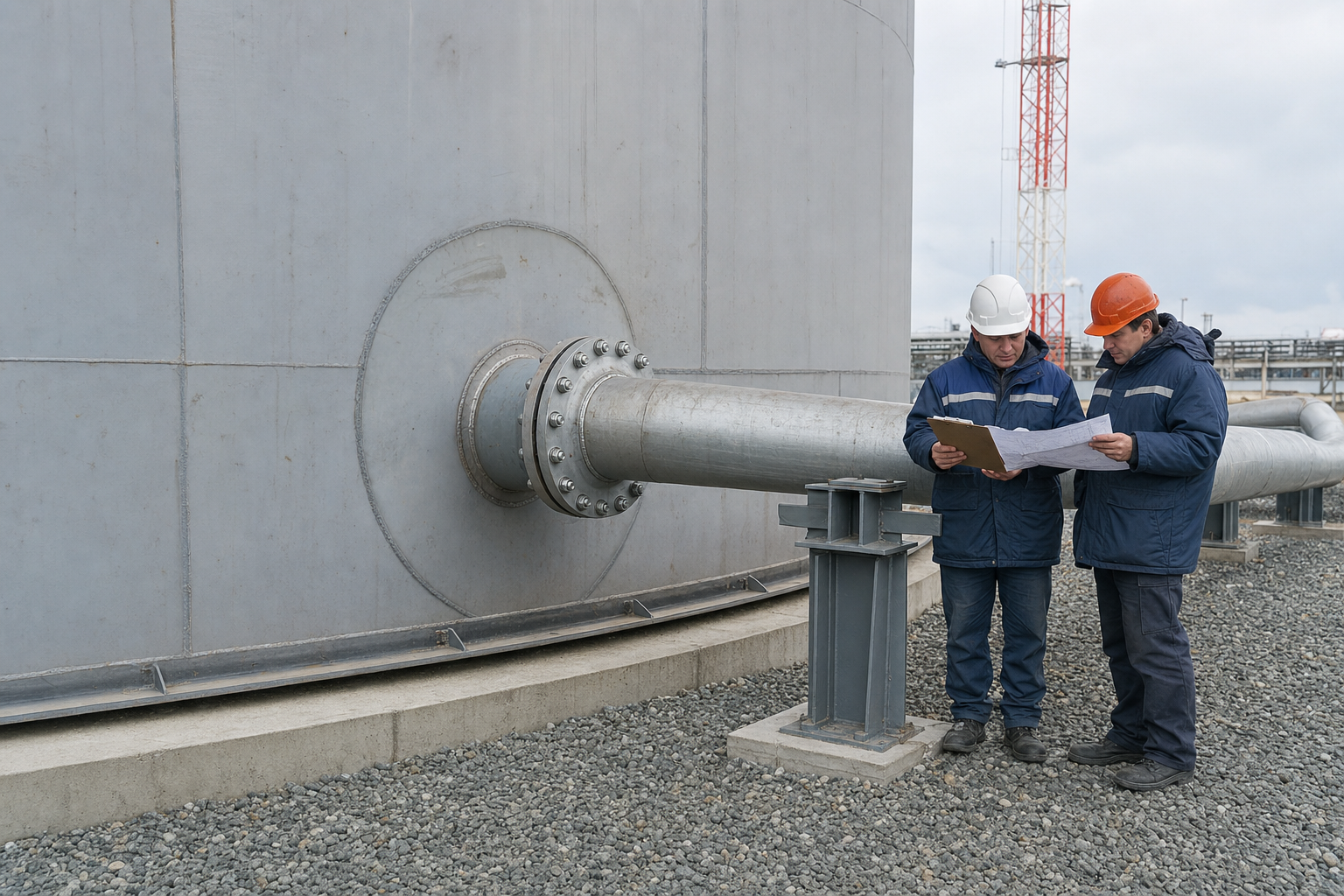

Почему патрубок становится границей разделов

Для вертикального резервуара ГОСТ 31385-2023 ограничивает область резервуарных конструкций первым внешним фланцевым, сварным или резьбовым соединением технологического устройства либо трубопровода. Именно здесь встречаются два расчета: резервуарная часть проверяет стенку, усиление отверстия, патрубок и сварные соединения, а трубопроводная часть определяет усилия от присоединенной системы.

Один и тот же фланец нельзя считать одновременно свободным в модели трубопровода и ненагруженным в модели резервуара. Граница должна иметь одинаковые координаты, направление осей, жесткость и набор расчетных сочетаний в обоих разделах.

Какие нагрузки нужно передать

Для каждого патрубка передают не одну «допустимую нагрузку», а таблицу компонентов в согласованной системе координат. Минимальный набор включает три силы и три момента.

Сводить шесть компонентов только к одной результирующей величине опасно: одинаковый модуль может скрывать принципиально разные сочетания продольной силы, изгиба и кручения. Проверку ведут по компонентам и расчетным сочетаниям, предусмотренным принятой методикой.

Что получает проектировщик резервуара

• Таблицу нагрузок. Для каждого патрубка - Fx, Fy, Fz, Mx, My, Mz по всем определяющим режимам.
• Схему осей. Рисунок должен исключать спор о том, куда направлены X, Y и Z и с какой стороны положителен момент.
• Геометрию подключения. Диаметр, давление, тип и исполнение фланца, вылет патрубка, отметка, угол в плане и направление трубопровода.
• Данные по опорам. Расположение ближайшей опоры, ее тип, зазоры, трение, направляющие и стопоры.
• Расчетные перемещения. Температурные удлинения трубопровода, осадка основания, перемещение корпуса при наполнении и монтажные допуски.
• Версию расчета. Нагрузки должны быть связаны с конкретной ревизией трассы, опор и технологической схемы.

Что проверяют в конструкции резервуара

Полученная таблица не заменяет расчет узла. Проектировщик проверяет достаточность усиления отверстия, местные напряжения в стенке или днище, прочность патрубка и фланца, сварные швы, накладку и влияние соседних отверстий. Для нижних патрубков РВС дополнительно важны близость уторного узла, край днища, монтажный доступ и возможность неразрушающего контроля.

Если нагрузки оказываются выше допустимых, первым решением не должно быть бесконечное наращивание металла вокруг отверстия. Часто эффективнее изменить трассу, перенести опору, добавить направляющую, увеличить гибкость участка или скорректировать монтажный зазор. После изменения трубопровод пересчитывают, а актуальные реакции снова передают проектировщику резервуара.

Порядок согласования между разделами

1. Резервуарная часть выпускает предварительную таблицу патрубков: координаты, отметки, диаметры, вылеты и допустимые перемещения.
2. Технологическая и трубопроводная части строят трассу, назначают опоры и выполняют расчет нагрузок.
3. Реакции передают таблицей вместе со схемой осей и расчетными режимами.
4. Проектировщик резервуара проверяет узлы и возвращает допустимые значения либо замечания.
5. При превышении корректируют обвязку или конструкцию патрубка и повторяют расчет.
6. Согласованную ревизию фиксируют одновременно в расчетах, чертежах КМ/КМД, изометриях и спецификациях.

Практический пример: приемный патрубок РВС-5000

На РВС-5000 предусмотрен нижний приемный патрубок DN500. В первой модели трубопровода ближайшая жесткая опора расположена слишком далеко от резервуара, а температурное удлинение прямого участка воспринимает патрубок. Таблица реакций показывает определяющий изгибающий момент в рабочем режиме, хотя весовая нагрузка сама по себе невелика.

Увеличение толщины накладки решает только часть задачи и усложняет узел у стенки. Команда переносит направляющую опору, добавляет гибкий участок трассы и повторяет расчет. После этого проектировщик проверяет патрубок по новой таблице, фиксирует номер ревизии и только затем выпускает узел в КМ и КМД. В результате изменение выполняется на модели и чертеже, а не после стыковки трубы на площадке.

Типичные ошибки

• В задании есть только DN и отметка. Нагрузки, температура, фланец и направление подключения не заданы.
• Оси не показаны. Одинаковые обозначения компонентов трактуются по-разному в двух расчетных моделях.
• Передан один рабочий режим. Испытание, пуск, останов или аварийное сочетание могут оказаться определяющими.
• Трубопровод изменили после согласования. Перенос опоры или арматуры меняет реакции, но старая таблица остается в расчете резервуара.
• Нагрузку «снимают» монтажом. Принудительная стыковка фланцев создает начальные деформации, которых не было в модели.
• Узел усиливают без проверки обвязки. Металл добавляется, а причина высокой реакции остается.

Нормативная документация

• ГОСТ 31385-2023 - требования к проектированию, изготовлению, монтажу и испытаниям вертикальных стальных резервуаров; определяет границу резервуарных конструкций у внешнего соединения.
• ГОСТ 17032-2022 - требования к проектированию, изготовлению и испытаниям горизонтальных стальных резервуаров для нефтепродуктов объемом от 3 до 100 м³.
• ГОСТ 32569-2013 - требования к проектированию и устройству технологических стальных трубопроводов на взрывопожароопасных и химически опасных производствах.
• ГОСТ 34233.3-2017 - методы проверки укрепления отверстий и расчета обечаек и днищ сосудов при внешних статических нагрузках на штуцер; применимость методики должна быть обоснована для конкретного оборудования.
• СП 20.13330.2016 - общие правила учета нагрузок, воздействий и их сочетаний в строительных конструкциях.
