Монтаж РГС на фундамент: выверка опор, уклон и подливка
Горизонтальный резервуар нельзя просто поставить на две бетонные тумбы и затянуть анкеры. До установки нужно принять фундамент, проверить оси и отметки опорных поверхностей, понять проектную работу каждой седловой опоры и только после выверки выполнять подливку и подключать трубопроводы.
Практический смысл
Ошибку в отметке или межосевом расстоянии нельзя исправлять притягиванием резервуара анкерами. Сначала устраняют причину, затем повторяют геодезическую проверку и фиксируют результат актом.
Монтаж начинается с приемки фундамента
Кран и резервуар должны появляться на площадке после того, как монтажная организация получила рабочие чертежи, исполнительную схему фундамента и подтверждение готовности бетона. Проверяют не только внешний вид тумб, но и положение осей, расстояние между опорными поверхностями, высотные отметки, размеры площадок, выпуск анкеров и свободное место для строповки.
Если геометрия фундамента не совпадает с расположением седловых опор РГС, корпус при установке получает принудительную деформацию. Ее можно не заметить на пустом резервуаре, но она проявится после заполнения, нагрева, осадки основания или подключения жесткой обвязки.
Что проверить до разгрузки РГС
| Контроль | Что сверяют | Почему это важно |
|---|---|---|
| Оси | Продольную ось резервуара и поперечные оси опор относительно разбивочной основы. | Ошибка меняет положение патрубков, лестниц и трубопроводной обвязки. |
| Отметки | Высоту каждой опорной площадки и разность отметок между ними. | Определяет положение корпуса и проектный уклон. |
| Межосевое расстояние | Расстояние между фундаментными тумбами и фактическими седлами резервуара. | Несовпадение вызывает перекос и неполное опирание. |
| Анкеры | Координаты, выпуск, вертикальность, резьбу и возможность установки опорной плиты. | Анкер не должен тянуть седло в сторону или использоваться для выправления геометрии. |
| Опорная поверхность | Ровность, чистоту, отсутствие раковин, наплывов, льда, масла и строительного мусора. | Точечный контакт создает местную перегрузку опорной плиты. |
| Документы | Исполнительную схему, акты скрытых работ, данные о бетоне и разрешение на монтаж. | Позволяет отделить дефект основания от монтажной ошибки. |
Неподвижная и подвижная опора: решает проект
Для некоторых горизонтальных емкостей проект предусматривает одну фиксированную и одну подвижную опору, чтобы корпус мог изменять длину при температурных воздействиях. В других конструктивных схемах закрепление выполняется иначе. Универсального правила «одну опору не затягивать» нет: тип крепления, направление перемещения, зазоры и антифрикционные поверхности должны быть показаны в рабочей документации.
На монтаже важно не превратить расчетную подвижную опору в неподвижную подливкой, сваркой или затянутыми без зазора анкерами. И наоборот, опора, которая должна воспринимать продольное усилие, не должна остаться свободной из-за неверной комплектации.
Последовательность установки и выверки
- Сверить маркировку резервуара, фактическое расположение седел, центр тяжести, места строповки и массу с монтажной схемой.
- Нанести на фундамент продольную и поперечные оси, установить высотный репер и зафиксировать исходные измерения.
- Подготовить проектные монтажные подкладки или регулировочные элементы. Случайные обрезки листа не используют как постоянное решение.

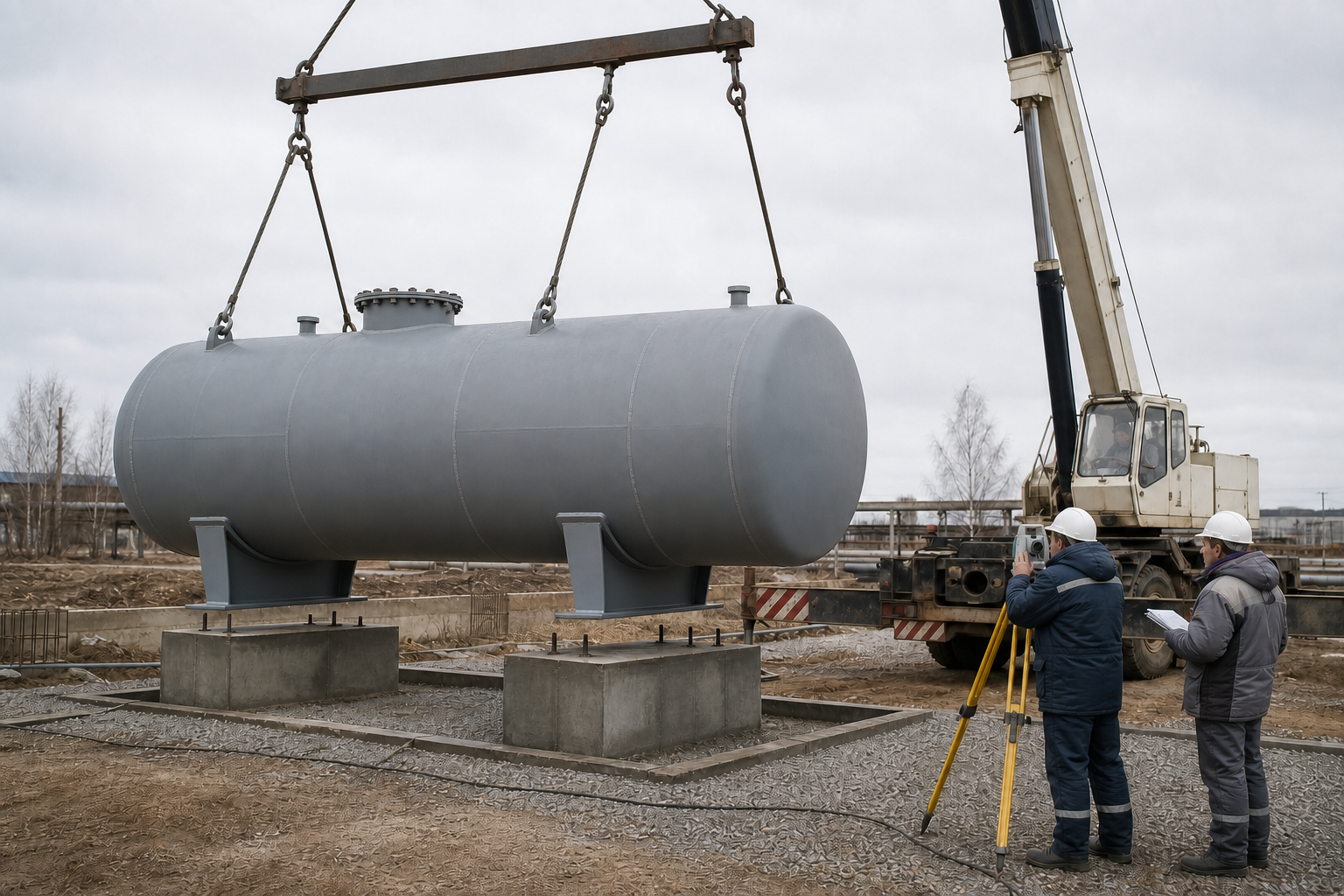

- Поднять РГС за предусмотренные проектом точки с применением траверсы или схемы строповки, исключающей смятие обечайки и повреждение покрытия.
- Установить резервуар без удара, проверить полное опирание седел и совместимость с анкерами.
- Выверить ось, отметки, положение патрубков и проектный уклон. Фактические значения записать, а не оценивать визуально.
- После приемки положения закрепить опоры по рабочим чертежам и выполнить подливку материалом, указанным в проекте.
- Повторить геодезический контроль после твердения подливки и затяжки креплений.
- Подключать трубопроводы только после окончательной приемки положения РГС, без принудительного совмещения фланцев.
Уклон задают отметками, а не подкладками «по месту»
Если для полного опорожнения предусмотрен уклон к сливному патрубку, его величина и направление должны быть указаны на чертеже. Монтажник обеспечивает этот уклон проектными отметками опорных поверхностей или предусмотренными конструктивными элементами. Нельзя самостоятельно увеличивать уклон, ориентируясь только на удобство слива: меняется положение патрубков, уровень жидкости, работа уровнемера и распределение реакций между опорами.
Контроль выполняют по стабильным точкам корпуса и седловых опор, заданным проектом. Замер по случайной точке обечайки может дать ошибку из-за овальности, сварного шва или местной неровности.
Подливка и окончательное опирание
Подливка должна заполнить расчетную зону под опорной плитой без пустот и обеспечить равномерную передачу усилий на фундамент. До ее выполнения проверяют толщину слоя, положение опалубки, чистоту основания и совместимость материала с проектом. После набора требуемой прочности контролируют состояние слоя, затяжку креплений и отсутствие отрыва опорной плиты.
Подливка не предназначена для маскировки большой ошибки в отметках или для заполнения случайного клиновидного зазора. Если седло опирается краем, анкер не совпадает с отверстием или требуется пакет не предусмотренных проектом прокладок, монтаж останавливают и оформляют техническое решение.
Практический пример: одна тумба выше проектной отметки
При приемке фундамента под РГС-50 геодезическая съемка показывает, что одна опорная площадка расположена выше проектной отметки. Попытка установить резервуар сразу приводит к неполному контакту второго седла. Если притянуть его анкером, корпус и опорная конструкция получат начальную деформацию, а фланцы патрубков уйдут от проектных координат.
Правильная последовательность: зафиксировать отклонение на исполнительной схеме, передать его проектировщику, выполнить согласованное исправление опорной поверхности и повторить съемку. Только после подтверждения отметок РГС устанавливают, выверяют и принимают под подливку.
Типичные монтажные ошибки
- Резервуар притягивают анкерами. Крепеж используют как домкрат и скрывают несовпадение опор.
- Оси проверяют после подключения труб. Исправление положения уже создает нагрузки в обвязке.
- Подвижную опору блокируют. Подливка, сварка или неверная затяжка исключают расчетное перемещение.
- Уклон назначают на площадке. Монтажное решение не связано со сливом, уровнемером и расчетом опор.
- Постоянные прокладки собирают из обрезков. Контакт получается неравномерным, а пакет не защищен от смещения и коррозии.
- Не выполняют повторную съемку. Положение после подливки и закрепления остается неподтвержденным.
Что должно быть в рабочей документации
Для монтажа нужны план и разрез с осями, отметками, расстоянием между опорами, типом крепления, анкерами, проектным уклоном, требованиями к подливке, точками геодезического контроля и допустимыми отклонениями. Отдельно показывают места строповки и ограничения по подключению трубопроводов.
- Проектирование резервуаров РГС - расчет корпуса, опор, фундамента и монтажных узлов.
- Опоры горизонтальной емкости - расчетная работа седловых опор.
- РГС для дизельного топлива - данные для задания на изготовление.
Нормативная документация
- ГОСТ 17032-2022 с поправкой 2023 года - действующие технические условия для горизонтальных стальных резервуаров объемом от 3 до 100 м³, предназначенных для хранения нефтепродуктов.
- СП 22.13330.2016 с изменениями № 1-5 - требования к проектированию оснований зданий и сооружений.
- СП 70.13330.2012 с изменениями № 1, 3-7 - правила производства и приемки работ по несущим и ограждающим конструкциям.
- ГОСТ Р 58945-2020 - действующие правила измерения геометрических параметров при выполнении и приемке строительных и монтажных работ.
- Рабочая документация и ППР - определяют конкретные отметки, уклон, схему закрепления, строповку, подливку и допустимые отклонения для данного РГС.
