Многосекционный РГС для АЗС: перегородки, обвязка и контроль герметичности

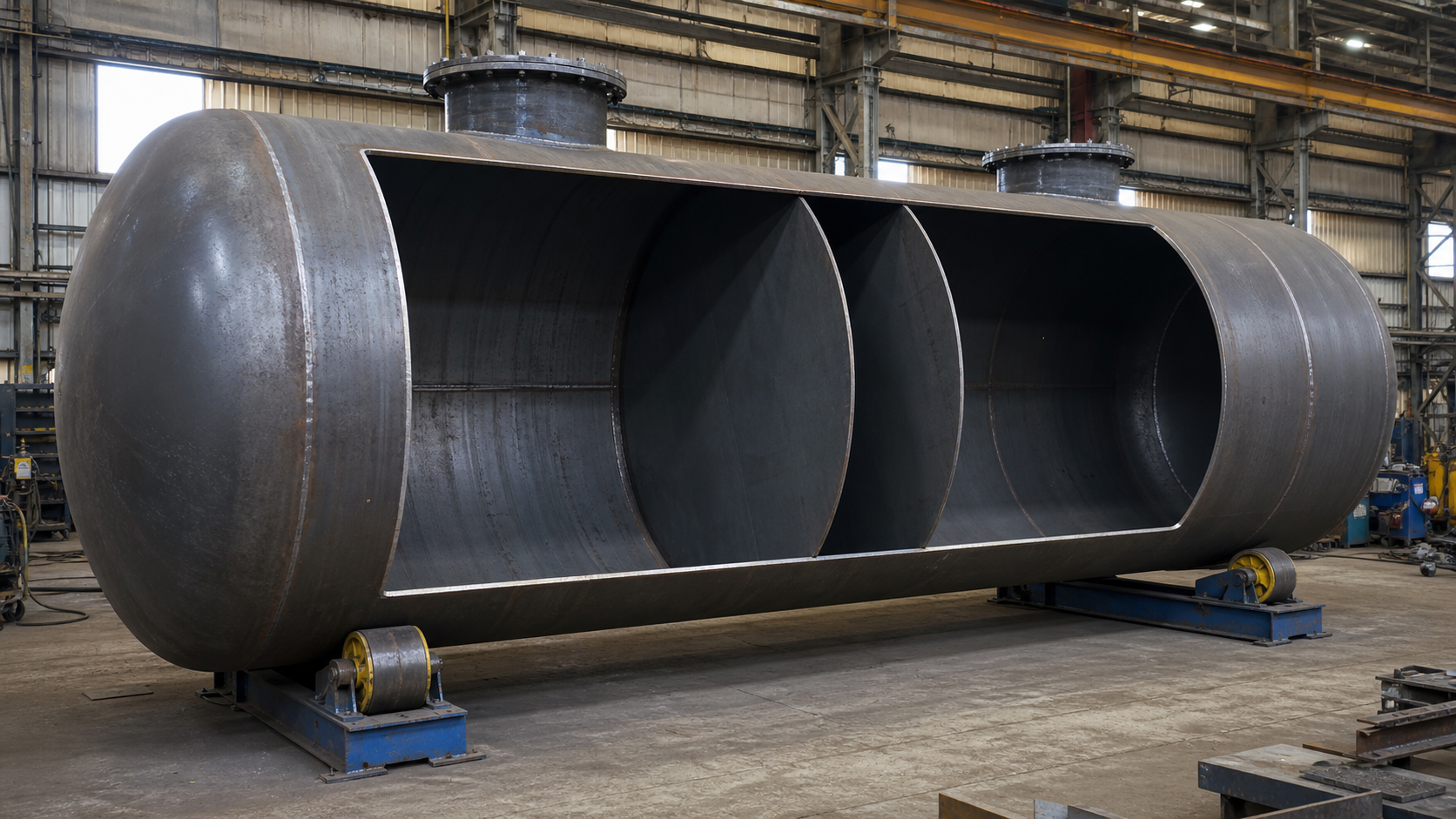

Разделить один корпус РГС на несколько объемов удобнее, чем устанавливать отдельный резервуар под каждый сорт топлива. Но перегородка меняет расчетную схему, порядок испытаний, градуировку и технологическую обвязку. Если эти вопросы оставить изготовителю без точного задания, секции окажутся раздельными только на общем виде.
Главная мысль
Каждая секция является самостоятельной технологической и учетной полостью, а перегородка должна работать при заполнении только с одной стороны.
Чем многосекционный РГС отличается от двустенного
Эти два решения отвечают на разные задачи. Секции делят полезный объем на отдельные полости для разных продуктов. Наружная защитная стенка создает контролируемое межстенное пространство вокруг корпуса и служит для обнаружения утечки. Один резервуар может одновременно быть многосекционным и двустенным, но это две независимые характеристики.
| Элемент | Что разделяет | Что контролируют |
|---|---|---|
| Межсекционная перегородка | Соседние продуктовые секции внутри одного корпуса. | Прочность при одностороннем заполнении, герметичность и отсутствие смешивания продуктов. |
| Пара перегородок с промежутком | Две продуктовые секции и узкое контрольное пространство между ними. | Герметичность каждой границы и состояние промежуточной полости. |
| Наружная защитная стенка | Основной корпус и окружающую среду. | Утечку из внутреннего корпуса и состояние межстенного пространства. |
Одинарную или двойную перегородку выбирают не по привычке. Решение фиксируют в техническом задании с учетом свойств продуктов, допустимости их смешивания, способа контроля, принятой нормативной схемы и требований заказчика.
Какие исходные данные нужны до компоновки
- Количество и полезный объем секций. Номинальный объем всего корпуса не заменяет отдельного задания по каждой полости.
- Продукт в каждой секции. Плотность, температура, давление насыщенных паров, коррозионность, совместимость материалов и допустимость взаимного загрязнения.
- Режимы заполнения. Может ли одна секция быть полностью заполнена при пустой соседней, как выполняют слив, зачистку и ремонт.
- Рабочее давление и вакуум. Их задают для каждой полости и увязывают с дыхательными устройствами.
- Исполнение резервуара. Наземное или подземное, одностенное или двустенное, тип опор, защита от всплытия и антикоррозионная система.
- Технологические подключения. Прием, выдача, газоотвод, измерение уровня, сигнализация, дренаж и доступ для осмотра каждой секции.
- Учет продукта. Требуются ли отдельные градуировочные таблицы и поверка каждой секции для коммерческих операций.
Перегородка работает не как обычная диафрагма
Кольцевая диафрагма повышает жесткость обечайки, но не разделяет продукты. Глухая межсекционная перегородка является границей полости и воспринимает перепад нагрузок между секциями. Поэтому ее нельзя назначить только по толщине ближайшего днища или показать условной линией на общем виде.
| Расчетное состояние | Почему его проверяют | Что должно быть подтверждено |
|---|---|---|
| Обе секции заполнены | Давления частично уравновешиваются, но уровни и плотности могут различаться. | Прочность корпуса, перегородки, швов и опор для заданного сочетания. |
| Секция А заполнена, секция Б пуста | На перегородку действует односторонний столб продукта. | Прочность и устойчивость перегородки, узла сопряжения с обечайкой и местных зон. |
| Секция А пуста, секция Б заполнена | Направление перепада меняется. | Работа конструкции при обратном нагружении без потери устойчивости. |
| Разные давление или вакуум | Дыхательные линии и технологические операции могут создавать неодинаковые условия. | Допустимый перепад между секциями и соответствие настроек оборудования расчету. |
| Испытание одной секции | Испытательная нагрузка не должна передаваться по непредусмотренной схеме. | Безопасная последовательность заполнения, слива и контроля соседних полостей. |
| Транспортирование и монтаж | Пустой корпус воспринимает внешние и инерционные нагрузки. | Прочность корпуса, перегородок, опор и временных креплений. |
Раздельная обвязка каждой секции
На технологической схеме каждая секция должна читаться как отдельный резервуар. Общий корпус не является основанием объединять линии или приборы без специального обоснования.
| Система | Что задают отдельно | Риск ошибки |
|---|---|---|
| Прием продукта | Штуцер, линия наполнения, отсечная арматура и идентификация сорта топлива. | Переполнение или прием продукта не в ту секцию. |
| Выдача | Заборная линия, приемное устройство, арматура и связь с конкретной колонкой. | Смешивание продуктов через коллектор или ошибочную коммутацию. |
| Газоотвод и дыхание | Расчетный расход, трасса, арматура и допустимость объединения линий. | Передача паров и давления между секциями, нарушение расчетного режима. |
| Измерение уровня | Уровнемер, сигнализация максимального уровня и привязка к собственной градуировочной таблице. | Неверный остаток и отсутствие независимой защиты от переполнения. |
| Доступ и осмотр | Люк, горловина, возможность дегазации и безопасного доступа в каждую полость. | Секция существует на чертеже, но недоступна для осмотра и ремонта. |
| Контрольная полость | Штуцер контроля, способ индикации и порядок проверки. | Двойная перегородка есть, но утечку между листами обнаружить невозможно. |
Подробный пример: подземный РГС-50 на две марки топлива
Рассмотрим подземный двустенный РГС номинальным объемом 50 м³ для АЗС. По заданию первая секция хранит 30 м³ бензина АИ-95, вторая - 20 м³ дизельного топлива. Между продуктами предусмотрена пара перегородок с контролируемым промежутком.
- Фиксируют геометрию секций. На чертеже задают положение обеих перегородок, расчетный и полезный объем каждой полости, координаты горловин и штуцеров. Обозначения секций сохраняют во всех документах.
- Разделяют технологические линии. Для бензина и дизельного топлива предусматривают отдельные приемные, заборные, дыхательные и измерительные линии. Любое объединение проверяют технологически и по пожарным требованиям.
- Составляют расчетные состояния. Проверяют оба продукта одновременно, только бензиновую секцию, только дизельную секцию, различие уровней, давление и вакуум, испытание, транспортирование и подземное размещение.
- Проектируют контрольные полости. Отдельно показывают межсекционное пространство и межстенное пространство основного корпуса. Их штуцеры, линии и приборы нельзя смешивать в одну без понятной схемы.
- Назначают контроль сварки. В карте швов различают корпус, каждую перегородку, патрубки и наружную стенку. Методы и объем контроля устанавливают по применимой документации и категории соединений.
- Разрабатывают программу испытаний. Каждую продуктовую секцию и контрольную полость проверяют так, чтобы установить место возможной негерметичности. Запись «испытать резервуар» для такого изделия недостаточна.
- Градуируют секции отдельно. Для секции 30 м³ и секции 20 м³ выпускают собственные таблицы «уровень - объем» с привязкой к конкретному уровнемеру и принятому положению резервуара.
Итогом становится не один общий паспорт с двумя цифрами, а согласованный комплект, в котором прослеживаются обе продуктовые секции, контрольные пространства, линии, приборы, испытания и учетные документы.
Что проверить при изготовлении и испытании
- Маркировку перегородок. Листы и узлы должны соответствовать спецификации и карте швов.
- Геометрию. Положение перегородок определяет фактический объем секций и координаты внутренних устройств.
- Непрерывность сварных соединений. Недоступные после сборки участки контролируют до закрытия корпуса.
- Раздельность полостей. Испытание должно позволять отличить утечку наружу от перетока в соседнюю секцию или контрольный промежуток.
- Последовательность нагружения. Заполнение одной секции создает нагрузку на перегородку и может влиять на устойчивость резервуара на временных опорах.
- Идентификацию штуцеров. Номер секции, назначение и направление линии должны совпадать на чертеже, табличке, схеме и исполнительной документации.
Типичные ошибки
- Указан только общий объем. Полезные объемы секций и положение перегородок выясняют после начала изготовления.
- Перегородка проверена только при одинаковых уровнях. Не рассмотрено одностороннее заполнение и обратное направление перепада.
- Двойная перегородка не имеет контроля. Пространство между листами существует, но не подключено к понятной системе обнаружения утечки.
- Дыхательная линия объединена автоматически. Не проверены переток паров, давление, совместимость продуктов и пожарная схема.
- Один уровнемер принят на весь корпус. Невозможно независимо контролировать остаток и переполнение каждой секции.
- Нет доступа в одну из полостей. Осмотр, зачистка и ремонт фактически не предусмотрены.
- Выпущена одна общая градуировочная таблица. Учет продукта по отдельным секциям становится недостоверным.
Что должно быть в комплекте документации
| Документ | Что в нем фиксируют |
|---|---|
| Техническое задание | Продукты, объемы секций, режимы, исполнение, контрольные полости и требования к учету. |
| Общий вид и разрезы | Перегородки, горловины, штуцеры, опоры, внутренние устройства и обозначения секций. |
| Расчетный отчет | Все сочетания заполнения, давление, вакуум, испытание, транспортирование и внешние нагрузки. |
| Технологическая схема | Раздельные линии, арматура, приборы, сигнализация и границы смежных систем. |
| Карта сварных швов и план контроля | Соединения корпуса, перегородок, патрубков и защитной стенки с назначенными методами контроля. |
| Программа испытаний | Последовательность проверки каждой секции и контрольной полости, критерии приемки и протоколы. |
| Градуировочные таблицы | Отдельная зависимость уровня от объема для каждой продуктовой секции. |
Связанные материалы
- Проектирование резервуаров РГС - расчеты, рабочая документация и увязка с технологическими системами.
- Двустенный РГС - контроль межстенного пространства и обнаружение утечки.
- Градуировочная таблица РГС - связь уровня, объема и фактического положения резервуара.
- Дыхание и газоуравнивание РГС на АЗС - ошибки технологической обвязки.
- Приемо-сдаточные испытания РГС - подготовка, контроль и оформление результатов.
Нормативная документация
- ГОСТ 17032-2022 с поправкой ИУС 6-2023 - основной действующий стандарт по проектированию, изготовлению и испытанию горизонтальных стальных резервуаров объемом от 3 до 100 м³ для нефтепродуктов.
- СП 156.13130.2014 с изменениями № 1-3 - требования пожарной безопасности к АЗС. Изменение № 3 введено в действие 12.03.2026.
- ГОСТ 8.346-2000 с изменением № 1 и поправкой ИУС 10-2025 - методика поверки горизонтальных цилиндрических резервуаров, используемых для учета и хранения нефти и нефтепродуктов.
- ГОСТ 34347-2017 - применяют в установленной для него области к сварным сосудам и аппаратам; необходимость его использования для конкретного РГС определяют по назначению, параметрам и принятой нормативной схеме.
- Техническое задание, технологическая схема, документация изготовителя и программа испытаний - должны однозначно задавать границы секций, продукты, режимы, контрольные полости и порядок приемки.
Применимость документов и их действующую редакцию проверяют на дату проектирования с учетом назначения объекта, параметров продукта и требований заказчика.
