Градуировочная таблица РГС: как определить объём по уровню и учесть уклон

Что показывает градуировочная таблица

Градуировочная таблица устанавливает зависимость вместимости резервуара от измеренного уровня наполнения. Оператор получает уровень по измерительной рулетке, уровнемеру или другой предусмотренной системе, затем находит соответствующий объем в таблице. Для промежуточных миллиметров используют порядок, указанный в самой таблице и эксплуатационной методике.

По ГОСТ 8.346-2000 градуировка выполняется в составе поверки резервуара. Стандарт распространяется на горизонтальные цилиндрические стальные резервуары вместимостью от 3 до 200 м³, применяемые для хранения и учета нефти и нефтепродуктов. Таблицу прилагают к результатам поверки и используют только в пределах установленного диапазона уровней.

Почему уровень не пропорционален объему

У вертикального цилиндра площадь зеркала почти постоянна, поэтому одинаковое приращение уровня дает почти одинаковое приращение объема. У горизонтального цилиндра ширина заполненного сечения меняется: около нижней образующей она мала, в середине достигает максимума, а у верхней образующей снова уменьшается.

Для идеальной горизонтальной цилиндрической части без уклона площадь заполненного сегмента можно определить так:

• A(h) - площадь заполненной части круглого поперечного сечения, м².
• R - внутренний радиус цилиндрической части резервуара, м.
• h - уровень жидкости от нижней образующей цилиндра, м; допустимый диапазон от 0 до 2R.
• V_ц(h) - объем жидкости только в идеальной цилиндрической части при уровне h, м³.
• L - внутренняя длина рассматриваемой цилиндрической части, м.
• arccos - обратная тригонометрическая функция; угол в расчете принимается в радианах.

Важно: эта формула объясняет физику заполнения, но не заменяет градуировочную таблицу. Она не учитывает реальные днища, пояски, сварные отклонения, уклон, горловину, измерительную трубу, диафрагмы, змеевики и другие внутренние детали.

Подробный пример для идеального цилиндра

Рассмотрим цилиндрическую часть РГС с внутренним диаметром 2,8 м и длиной 8,0 м. Уровень продукта равен 0,7 м, то есть составляет 25% диаметра. Проверим, равен ли объем четверти полной вместимости цилиндра.

• D - внутренний диаметр цилиндрической части, м.
• R - внутренний радиус, м.
• L - внутренняя длина цилиндрической части, м.
• h - измеренный уровень жидкости от нижней образующей, м.
• A - площадь заполненного сегмента, м².
• V_ц - объем продукта в цилиндрической части при уровне h, м³.
• V_полн - полный геометрический объем цилиндрической части, м³.

При уровне 25% диаметра заполнено около 19,6% объема идеального цилиндра, а не 25%. На реальном РГС результат дополнительно изменят днища, уклон и внутренние конструкции. Поэтому даже точная формула по номинальным размерам не является учетным документом.

Как уклон меняет зависимость «уровень - объем»

Если продольная ось резервуара имеет уклон, одна и та же горизонтальная поверхность жидкости пересекает поперечные сечения на разной высоте. У измерительного люка уровень может быть 700 мм, а у противоположного днища фактическая высота заполнения будет другой. Чем длиннее резервуар и больше уклон, тем заметнее разница в нижней и верхней областях заполнения.

Степень наклона в ГОСТ 8.346 выражается через тангенс угла:

• η - степень наклона продольной оси резервуара, безразмерная величина.
• φ - угол наклона продольной оси резервуара.
• ΔH - разность высот контрольных точек у противоположных концов резервуара, м.
• L_б - расстояние по продольной базе между контрольными точками, м.

При малых углах отношение ΔH/L_б используют как практическое приближение tg φ. Но вместимость наклоненного резервуара рассчитывают по методике поверки, а не простым переносом уровня от одного днища к другому.

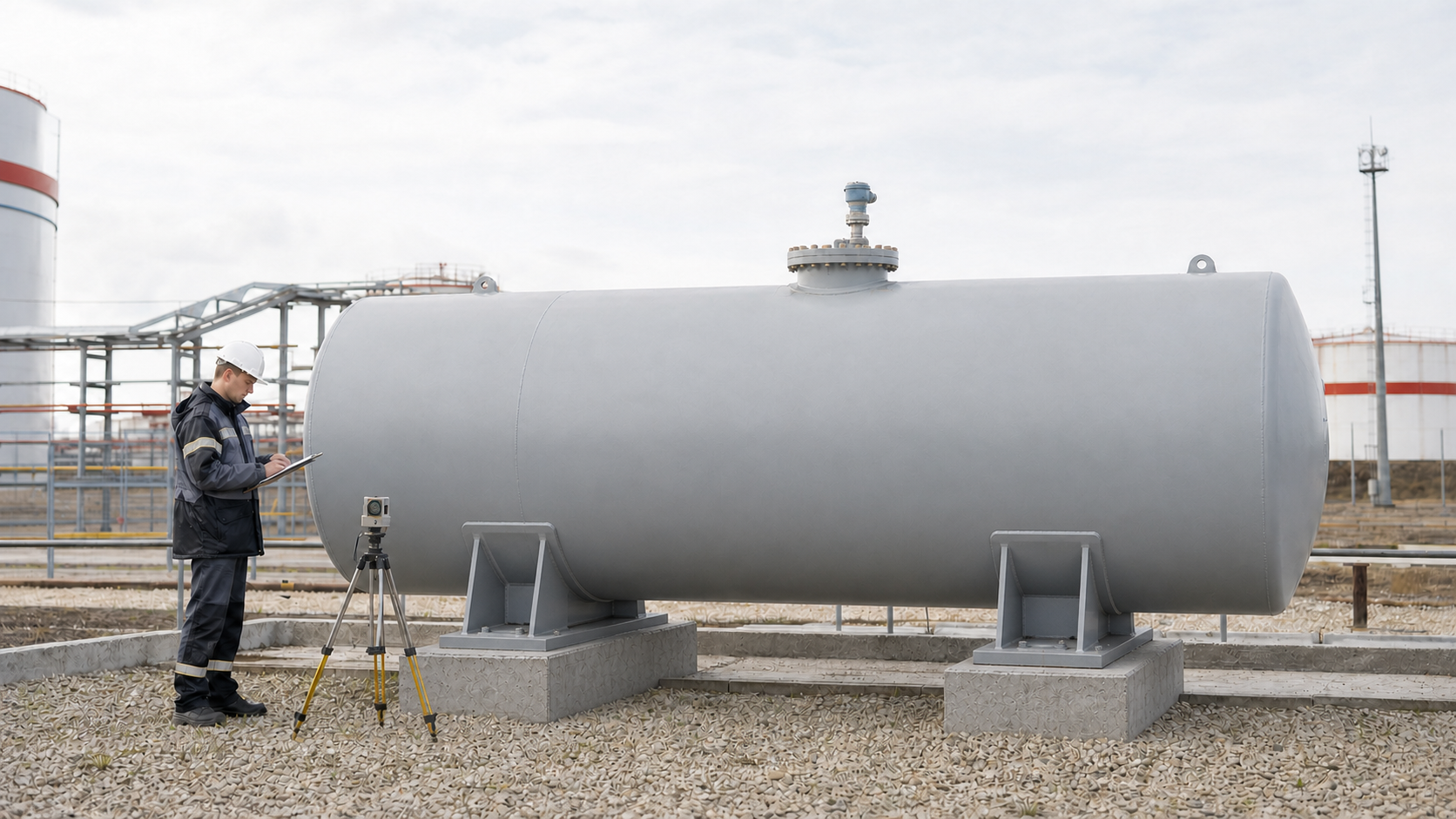

Что учитывают при поверке РГС

ГОСТ 8.346 предусматривает геометрический и объемные методы. Выбор метода, средств измерений и условий работ делает поверяющая организация в пределах применимой методики.

Внутренние детали уменьшают доступный объем на тех отметках, где они находятся. В расчет включают измерительную трубу, горловины, диафрагмы, усиления, змеевики и другие элементы, если они вытесняют продукт. Отдельно учитывают «мертвый» остаток ниже принятой точки отсчета или зоны полного опорожнения.

Как правильно пользоваться таблицей

1. Сверить идентификацию. Номер резервуара, заводские данные и обозначение в таблице должны совпадать.
2. Проверить действительность. Используют актуальный результат поверки и таблицу, относящуюся к текущей конфигурации РГС.
3. Проверить базовую высоту. Изменение базовой высоты может указывать на смещение измерительного устройства, осадку, деформацию или другую причину, требующую разбирательства.
4. Измерить уровень установленным способом. Точка отсчета и средство измерений должны соответствовать эксплуатационной документации.
5. Найти объем. По уровню выбирают строку таблицы; миллиметровую часть учитывают только по предусмотренному в ней правилу.
6. Не путать объем и массу. Для массы дополнительно нужна плотность продукта при принятой температуре и установленная учетная методика.

• m - масса продукта, кг или т в согласованных единицах.
• ρ_t - плотность продукта при температуре измерения или приведенная к учетной температуре по принятой методике, кг/м³ или т/м³.
• V - объем по действующей градуировочной таблице, м³.

Пример чтения строки таблицы

Ниже приведен условный учебный фрагмент, а не таблица конкретного резервуара. Допустим, для уровня 700 мм в действующей таблице указано 9,580 м³, а приращение на 1 мм в этой строке равно 0,019 м³. Измеренный уровень составляет 706 мм.

• n - число миллиметров выше базовой сантиметровой строки.
• V₇₀₆ - объем при уровне 706 мм, м³.
• 9,580 м³ - условная вместимость при уровне 700 мм.
• 0,019 м³/мм - условное приращение объема на 1 мм именно для данной строки.

Приращение нельзя переносить на весь диапазон. В нижней, средней и верхней частях горизонтального цилиндра оно различается. Всегда используют значение из нужной строки конкретной таблицы.

Когда старую таблицу нельзя применять автоматически

• После ремонта, изменившего геометрию. Замена днища, обечайки, горловины или внутренних конструкций способна изменить вместимость.
• После изменения уклона или положения. Осадка опор, подливка и повторная выверка меняют распределение объема по высоте.
• После переноса измерительной точки. Новый люк, измерительная труба или уровнемер требуют проверки точки отсчета и базовой высоты.
• При расхождении базовой высоты. Причину отклонения устанавливают до продолжения учетных операций.
• После изменения внутренних деталей. Монтаж змеевика, диафрагмы, трубы или другого вытесняющего объема должен быть отражен в документации.
• При истечении установленного срока поверки. Периодичность берут из сведений об утвержденном типе, методики и применимых требований, а не назначают произвольно.

Типичные ошибки

• Делят текущий уровень на диаметр. Для горизонтального цилиндра процент высоты не равен проценту объема.
• Используют таблицу от однотипного РГС. Совпадение номинального объема не означает совпадение фактической вместимости.
• Игнорируют уклон. Уровень у измерительной точки ошибочно принимают одинаковым по всей длине резервуара.
• Забывают о днищах и внутренних деталях. Считают только идеальный цилиндр по паспортному диаметру и длине.
• Путают вместимость и допустимое заполнение. Градуировочная таблица описывает объем по уровню, но не разрешает превышать эксплуатационный максимальный уровень.
• Получают массу без температуры. Умножают объем на справочную плотность, не проверяя учетную температуру и методику приведения.

Нормативная документация

• ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» с Изменением № 1 и поправкой, опубликованной в ИУС 10-2025, - методы поверки, учет уклона, внутренних деталей и составление градуировочной таблицы.
• ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с поправкой ИУС 6-2023 - требования к проектированию, изготовлению и испытанию РГС объемом от 3 до 100 м³.
• Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» в действующей редакции - правовые основы измерений и государственного регулирования обеспечения их единства.
• Приказ Минпромторга России от 31.07.2020 № 2510 - порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.
