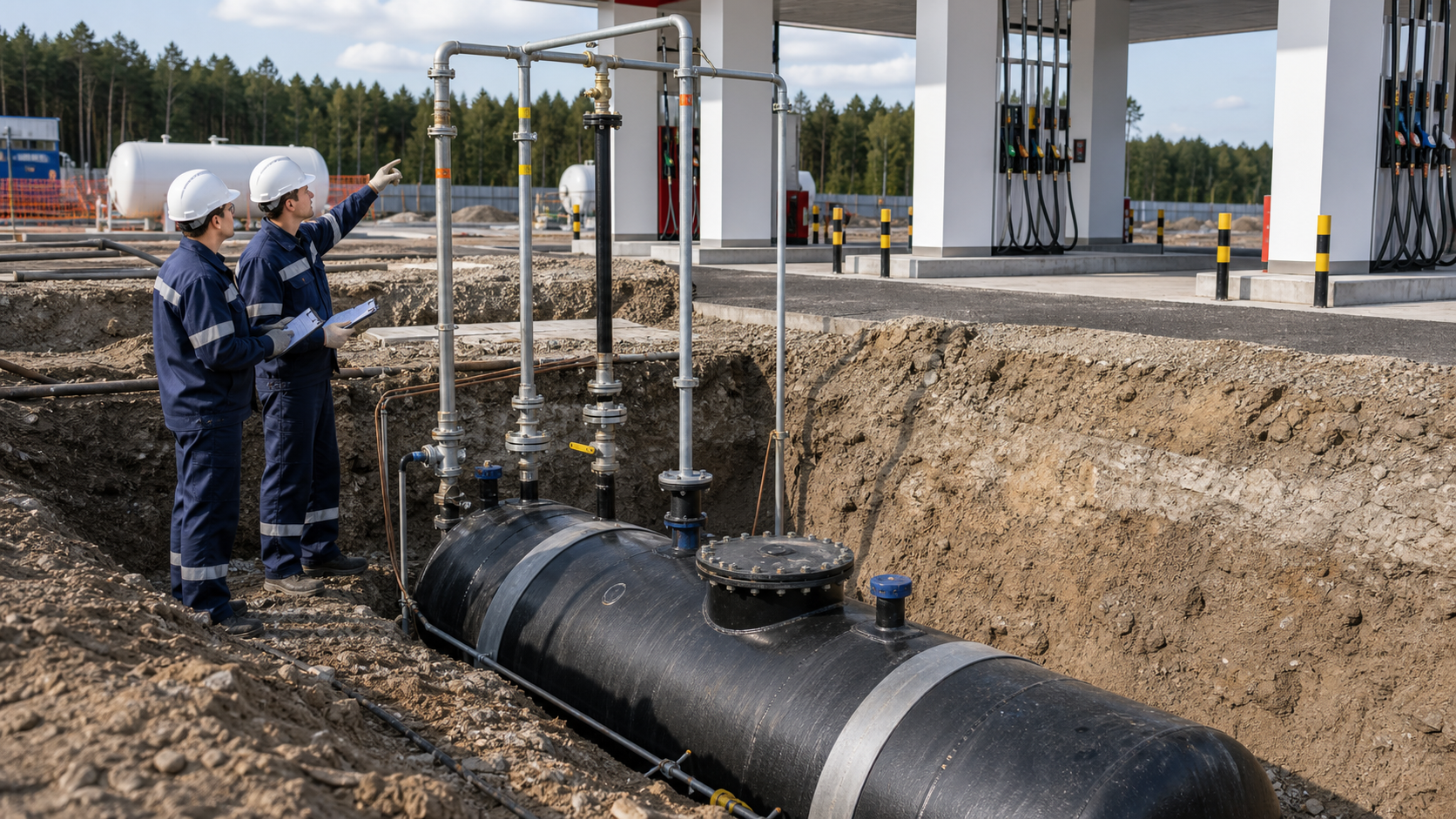

Дыхание, перелив и газоуравнивание РГС на АЗС: ошибки монтажа
У горизонтального резервуара на АЗС есть узлы, которые часто считают мелочью: дыхательная линия, перелив, газоуравнивание, слив и вывод паров. Но именно эти трубопроводы влияют на безопасную эксплуатацию, заполнение, слив, обслуживание и пожарную логику площадки.
Практический смысл
Если дыхание, перелив и газоуравнивание нарисованы формально, проблема обычно проявляется не на чертеже, а при наливе, сливе или приемке АЗС.
Почему эти узлы нельзя оставлять «по месту»
РГС как изделие можно изготовить по требованиям к горизонтальному стальному резервуару. Но на АЗС резервуар становится частью технологической схемы: к нему подключают налив, выдачу, вентиляцию, газоуравнивание, контроль уровня, аварийные и эксплуатационные узлы. Ошибка в трассировке или отметках трубопровода может сделать правильный резервуар неудобным или опасным в эксплуатации.
Особенно критичны ситуации, когда монтаж выполняют после поставки резервуара, а проектная логика узлов не раскрыта: где верхняя точка, куда уходит паровоздушная смесь, как исключается попадание жидкости в линию дыхания, доступна ли арматура, не конфликтуют ли трубы с горловинами, плитой, засыпкой и проездом.
Что проверить в проекте и на монтаже
| Узел | Что проверяют | Типичная ошибка |
|---|---|---|
| Дыхательная линия | Диаметр, трассу, высотные отметки, защиту от механических повреждений, отсутствие участков, где может скапливаться жидкость. | Трубу выводят как удобно монтажу, без учета низких точек, конденсата и обслуживания. |
| Перелив | Назначение линии, привязку к горловине, возможность контроля и понятную схему аварийного сценария. | Перелив рисуют формально, но не связывают с фактической схемой приема продукта. |
| Газоуравнивание | Связь с технологией налива, герметичность соединений, правильное направление и отсутствие конфликтов с другими трубопроводами. | Линию подключают по остаточному принципу, а потом появляются проблемы с наливом и запахами. |
| Горловины и патрубки | Доступ для обслуживания, фланцев, контроля, демонтажа арматуры и ревизии. | Патрубок есть, но к нему невозможно нормально подойти после засыпки и благоустройства. |
| Исполнительная схема | Фактические отметки, трассы, привязки, состав арматуры и соответствие проекту. | После монтажа нет документа, по которому можно понять, что именно закопано и где проходит линия. |
Ошибки, которые всплывают при приемке
- Нет понятной высотной схемы. На плане трубы показаны, но отметки и уклоны не раскрыты.
- Линия дыхания имеет карманы. В низких точках может собираться жидкость или конденсат.
- Газоуравнивание мешает обслуживанию. Труба проходит так, что перекрывает доступ к горловине или арматуре.
- Перелив не связан с технологическим сценарием. Узел есть на схеме, но не ясно, как он работает при реальном наливе.
- После засыпки нет доступа. Ошибку можно было увидеть до обратной засыпки, но контроль не выполнили.
Практический пример
На АЗС установлен подземный РГС. Резервуар изготовлен корректно, покрытие принято, горловины выведены. Но при монтаже трубопроводов дыхательная линия получила низкий участок, а газоуравнивание провели слишком близко к зоне обслуживания горловины. На чертеже это выглядело как мелкое отклонение, а на площадке стало эксплуатационной проблемой.
Правильная проверка до засыпки проста: сверить трассу с проектом, проверить отметки, доступ к арматуре, отсутствие карманов, фотофиксацию и исполнительную схему. После обратной засыпки эта же проверка превращается в вскрытие покрытия, грунта и благоустройства.
Связь с проектированием РГС
Для РГС на АЗС важно проектировать не только корпус резервуара, но и узлы подключения. Если нужен полноценный проект резервуара, лучше заранее увязать изделие, площадку, пожарные требования, технологическую схему и монтажную последовательность.
- Проектирование РГС - проект горизонтального резервуара и привязка к площадке.
- Проектирование резервуаров - общая страница по РВС, РГС и емкостям.
- Расчет резервуара для проекта - исходные данные, нагрузки и проверочная логика.
- ТЗ на проектирование резервуара - что передать до начала работ.
Нормативная документация
- ГОСТ 17032-2022 - горизонтальные стальные резервуары для нефтепродуктов как изделие.
- СП 156.13130.2014 - требования пожарной безопасности для станций автомобильных заправочных.
- СП 155.13130.2014 - пожарная безопасность складов нефти и нефтепродуктов, когда применяется складская логика.
- Федеральный закон № 123-ФЗ - технический регламент о требованиях пожарной безопасности.
- Проектная и исполнительная документация - фактические отметки, трассы, арматура и привязки конкретной площадки.
Консультация
Если Вам нужна консультация по РГС, проектированию АЗС, узлам дыхания, перелива, газоуравнивания или проверке монтажного решения, обращайтесь, всегда помогу.
