РГС на АЗС: какие нормы смотреть до расчета
РГС для АЗС нельзя проектировать только как отдельный горизонтальный резервуар. ГОСТ 17032-2022 отвечает за резервуар как изделие, но на объекте появляются требования пожарной безопасности, компоновки, подземной установки, обвязки, дыхания, защиты от всплытия и обслуживания. Если нормативную рамку не определить до расчета, ошибки обычно всплывают уже при согласовании или монтаже.
Почему одного ГОСТ 17032-2022 недостаточно
ГОСТ 17032-2022 нужен, когда мы говорим о самом горизонтальном стальном резервуаре: конструкции, изготовлении, приемке, испытаниях и документации на изделие. Но АЗС - это уже объект с технологией приема, хранения и выдачи топлива, пожарными расстояниями, зонами обслуживания, трубопроводами, оборудованием и эксплуатационными сценариями.
Поэтому ошибка «посчитать резервуар по ГОСТу и потом как-нибудь поставить на АЗС» опасна. Резервуар может быть изготовлен правильно, но не подходить под площадку, не иметь нужной обвязки, конфликтовать с топливораздаточными колонками, иметь неудобные горловины или не решать вопрос всплытия при высоком уровне грунтовых вод.
Какие документы смотреть до расчета
| Документ | За что отвечает | Что проверить до расчета |
|---|---|---|
| ГОСТ 17032-2022 | Горизонтальный стальной резервуар как изделие. | Тип резервуара, объем, конструкцию, испытания, паспорт и комплектность поставки. |
| СП 156.13130.2014 | Пожарная безопасность автомобильных заправочных станций. | Контекст АЗС: размещение, подземное хранение, технологические требования и ограничения объекта. |
| 123-ФЗ | Общая правовая рамка требований пожарной безопасности. | Что относится к пожарной безопасности объекта, а не только к изделию. |
| СП 22.13330 | Основания, грунты, осадки и расчетные условия площадки. | Грунтовые воды, подготовку основания, риск всплытия и передачу нагрузок. |
| СП 45.13330 | Земляные работы, основания и технологию работ в котловане. | Котлован, обратную засыпку, уплотнение, защиту покрытия и последовательность монтажа. |
Что важно задать в ТЗ на РГС для АЗС
- объем резервуара, количество секций и вид топлива;
- подземное или наземное исполнение, отметки установки и глубину заложения;
- уровень грунтовых вод, данные основания и необходимость анкеровки от всплытия;
- схему патрубков, горловин, дыхательных линий, слива, отбора и контроля уровня;
- требования к антикоррозионной защите и проверке покрытия перед обратной засыпкой;
- состав документации: паспорт, сертификаты, протоколы испытаний, схема установки и исполнительные документы.
Где чаще всего ошибаются
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Смотрят только ГОСТ 17032-2022 | Теряется пожарный и объектовый контекст АЗС. | Сразу связывать резервуар с СП 156.13130.2014 и требованиями площадки. |
| Не проверяют грунтовые воды | Появляется риск всплытия пустого или частично заполненного резервуара. | До расчета запросить ИГИ, уровень воды, схему плиты и анкеровки. |
| Горловины ставят «как на типовом» | Обслуживание становится неудобным, а обвязка конфликтует с покрытием, колонками или проездами. | Привязывать горловины и патрубки к реальной планировке АЗС. |
| Покрытие проверяют после монтажа | Повреждения наружной защиты уходят под засыпку и становятся скрытой проблемой. | Проверять покрытие до опускания, после установки и перед обратной засыпкой. |
Мини-пример проектной логики

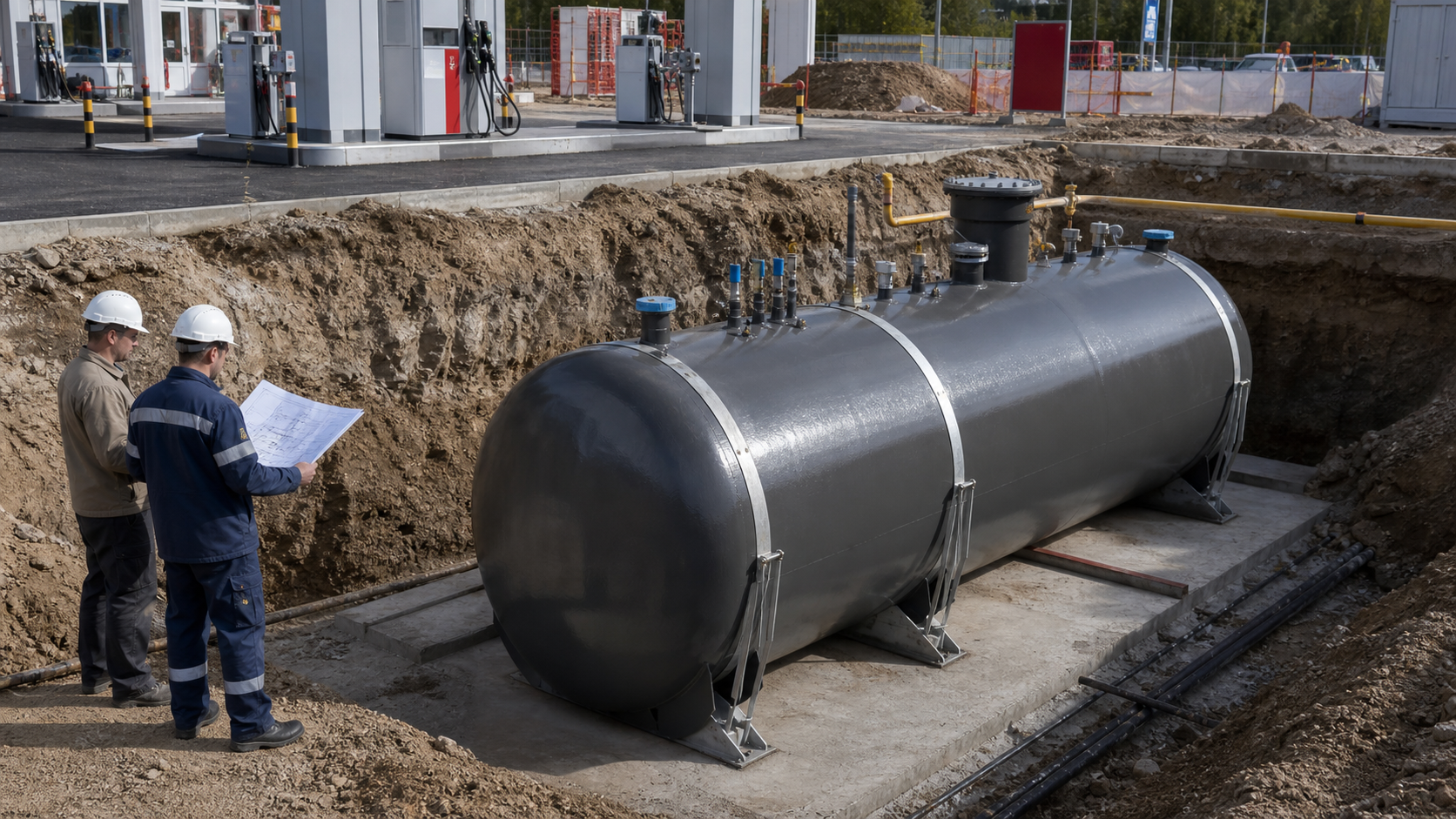

Допустим, нужен подземный РГС для дизельного топлива на АЗС. Нельзя начать только с объема и толщины стенки. Сначала фиксируют секционность, отметку установки, грунтовые воды, схему горловин, дыхательную линию, доступ к люкам, требования к покрытию, плиту или основание и способ фиксации от всплытия.
Только после этого расчет толщин и конструкция становятся осмысленными. Иначе можно получить резервуар, который формально соответствует изделию, но не решает задачу объекта: его трудно обслуживать, он не проходит по компоновке, требует переделки патрубков или вызывает вопросы при приемке.
Если нужен полноценный проект резервуара
РГС для АЗС должен быть связан с объектом, пожарными требованиями, основанием, обвязкой и документацией.
- проектирование резервуаров — общий состав работ по РВС, РГС и емкостям;
- проектирование РГС — горизонтальные резервуары, опоры, днища, патрубки и обвязка;
- КМ/КМД резервуара — чертежи, деталировка, ведомости и спецификации;
- расчет резервуара для проекта — проверка исходных данных, нагрузок и расчетной схемы.
Нормативная документация
- ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» — применяют к горизонтальному резервуару как изделию; дата введения в РФ — 01.09.2022.
- СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности» — учитывают для пожарной безопасности АЗС и объектового контекста размещения резервуаров.
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — задает общую правовую рамку пожарной безопасности.
- СП 22.13330 — применяют для оценки грунтовых условий, оснований, осадок и уровня грунтовых вод.
- СП 45.13330 — используют для земляных работ, подготовки основания, обратной засыпки и технологической последовательности работ.
