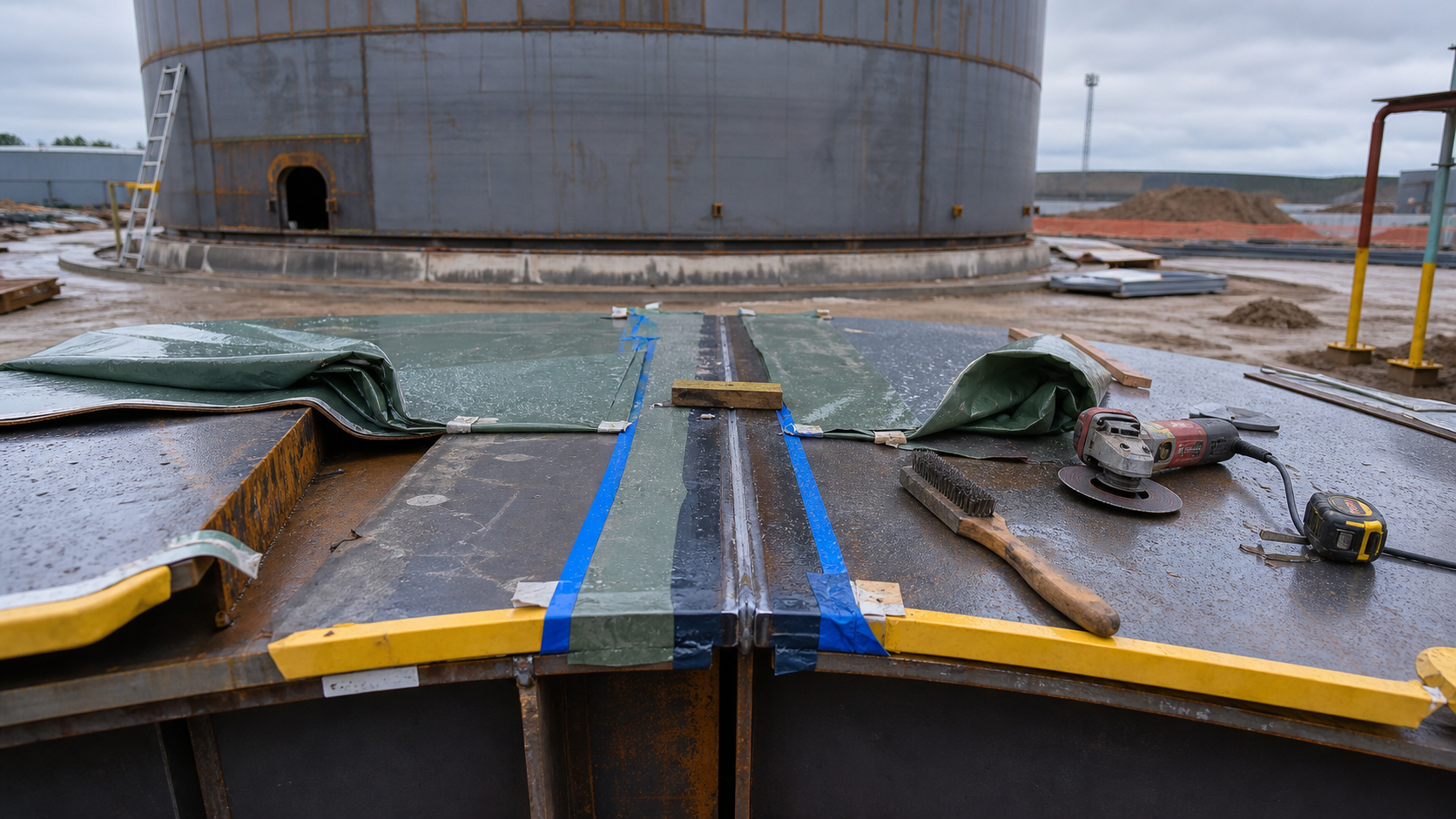

Защита кромок и швов РВС на монтаже: дождь, грязь и повторная зачистка

Почему защита нужна до сварки, а не после замечаний

Подготовленная кромка - это уже не просто край листа. Это принятая к работе зона будущего шва: очищенная поверхность, проверенный зазор, снятые наплывы после резки, понятная маркировка и доступ для сварщика или контролера. Если такой участок оставить открытым под дождем, пылью, брызгами грязи и случайными касаниями, приемка быстро превращается в спор: кромка была готова или ее нужно предъявлять заново.

Для РВС это особенно заметно на вертикальных стыках стенки, горизонтальных швах поясов, уторном узле и врезках. Здесь небольшая грязь, влага или повторная агрессивная зачистка могут повлиять не только на внешний вид, но и на качество сварки, удобство НК, сохранность маркировки и геометрию уже собранного узла.

Что именно нужно защищать

Монтажный чек-лист перед паузой

• понятно, какой участок уже принят как подготовленный, а какой еще требует обработки;
• кромка и зона будущего шва очищены, но не оставлены открытыми под осадки;
• укрытие не прижимает лист так, что меняет зазор или положение стыка;
• под защитой не остается мокрая ветошь, грязная пленка, абразивная пыль или конденсат;
• маркировка участка видна или продублирована рядом с укрытием;
• следующая смена понимает статус: готово к сварке, готово к НК, требуется повторный осмотр или требуется зачистка;
• перед продолжением работ участок повторно осматривают, а не автоматически считают готовым.

Как не превратить защиту в новую проблему

Плохая защита иногда вреднее ее отсутствия. Если накрыть мокрый участок пленкой и оставить его на ночь, утром под ней может быть конденсат и грязь. Если закрепить укрытие за кромку грубой проволокой, можно повредить подготовленную поверхность. Если положить тяжелый предмет на собранный стык, можно получить местное смещение и потом долго искать причину гуляющего зазора.

Что делать после дождя или грязной смены

После осадков правильнее не спорить, была ли кромка «почти сухой», а быстро вернуть участок в контролируемое состояние. Сначала снимают укрытие и осматривают металл: есть ли вода, налет, песок, следы коррозии, повреждение фаски, загрязнение зазора. Затем решают, достаточно ли протирки и просушки или нужна повторная зачистка с предъявлением участка заново.

Если выполнялась повторная зачистка, важно не снять лишний металл и не потерять фактический размер кромки. После такой операции участок нужно снова проверить по тем параметрам, по которым он был принят до паузы: чистота, форма кромки, зазор, смещение, маркировка и доступ для сварки или контроля.

Пример монтажной ситуации

На первом поясе подготовили несколько вертикальных стыков под сварку и оставили их до утра. Ночью прошел дождь, укрытие было только сверху, а нижняя часть стыков осталась открытой для брызг от площадки. Утром сварщик начал работу после быстрой протирки, но на одном участке в зазоре осталась грязь, а маркировка шва частично стерлась.

Проблему обнаружили уже на приемке: участок пришлось останавливать, зачищать заново, восстанавливать привязку к карте швов и повторно предъявлять. Потеряли не только время сварщика, но и последовательность контроля. Нормальная защита заняла бы несколько минут: сухое укрытие, дублирование маркировки и запись статуса участка перед окончанием смены.

Типовые ошибки

• считать, что подготовленная кромка может простоять открытой до следующей смены без повторного осмотра;
• накрывать мокрый металл пленкой и создавать конденсат под укрытием;
• использовать грязную ветошь, старую пленку или абразивную пыль рядом с зоной шва;
• закреплять защиту так, что она повреждает кромку, маркировку или лакокрасочную подготовку соседнего участка;
• проводить повторную зачистку без проверки, не изменился ли размер и форма кромки;
• терять статус участка между сменами: «готово», «нужно осмотреть», «нужно переделать»;
• не фиксировать повторную подготовку перед сваркой или НК.

Что должно быть в документах

Для такой операции обычно не нужен отдельный большой акт, но нужна понятная прослеживаемость в рабочем порядке: какой участок был подготовлен, когда остановили работы, что с ним сделали перед паузой, кто разрешил продолжение и была ли повторная зачистка. Это можно фиксировать в сменном журнале, карте операционного контроля, журнале сварочных работ или в чек-листе мастера.

Особенно важно записывать участки, которые после дождя или загрязнения предъявлялись повторно. Тогда лаборатория, мастер и сварщик видят одну картину, а не три разные версии состояния шва.

Нормативная документация

• ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - профильный документ для изготовления, монтажа, сварки, контроля, испытаний и приемки РВС.
• СП 70.13330.2012 «Несущие и ограждающие конструкции» - применяют в действующей редакции для организации строительно-монтажных работ, контроля качества, сварочных работ, журналов и приемки в применимой части.
• ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» - используют как общий документ по логике контроля сварных соединений и выбору методов контроля, когда статья касается подготовки участка к ВИК и НК.
• ППР, технологические карты сварки, карта операционного контроля и журнал работ - задают конкретный порядок защиты, повторного осмотра, допуска к сварке и фиксации состояния участка на объекте.
