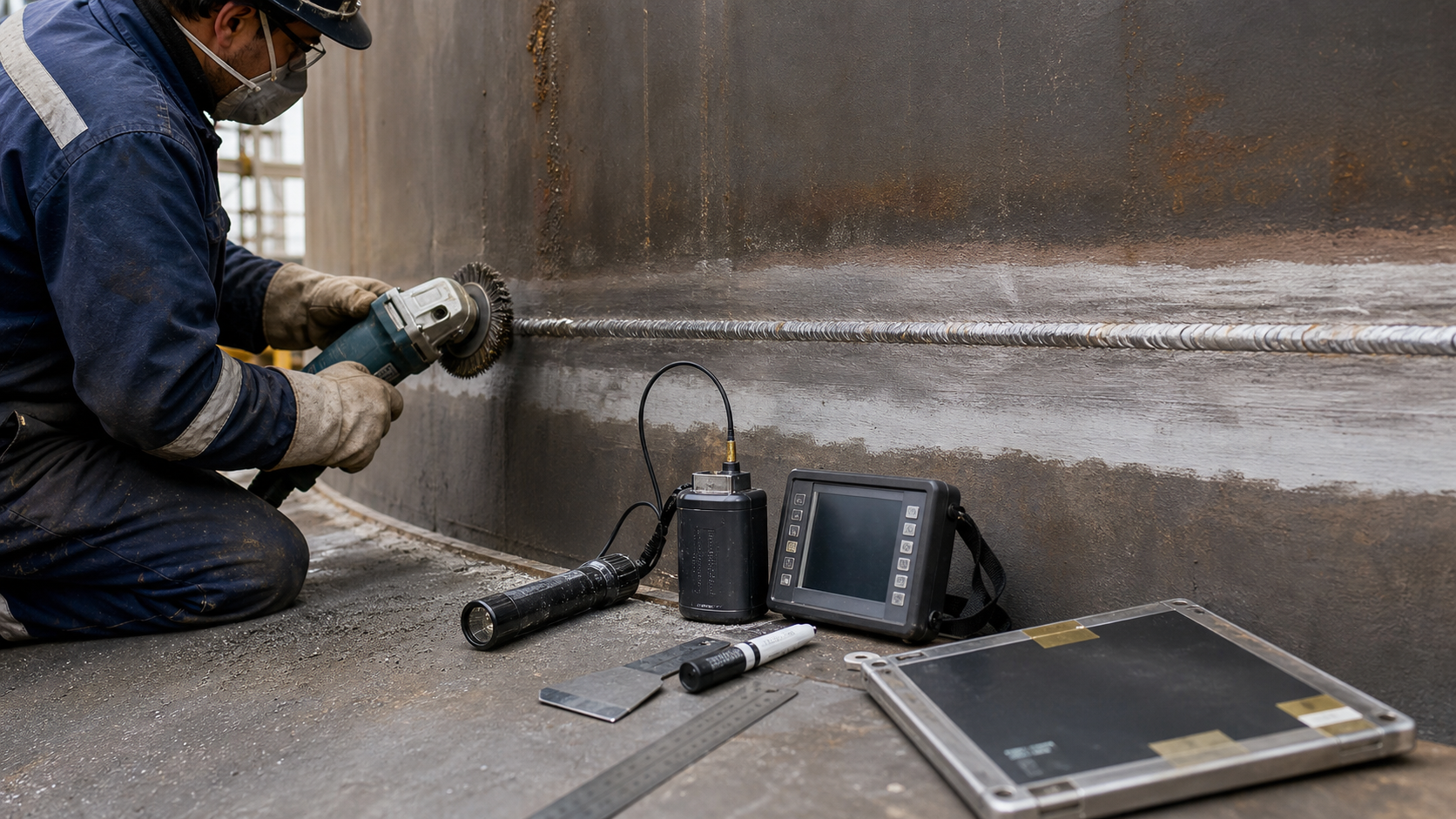

Зачистка сварных швов РВС перед НК: подготовка важнее внешней красоты
Зачистка сварного шва РВС нужна не для того, чтобы шов выглядел «красиво» на фотографии. Ее задача практичнее: убрать то, что мешает осмотру и неразрушающему контролю, но при этом не снять лишний металл, не замазать дефект и не превратить рабочий шов в отполированную проблему.
Инженерный смысл
После сварки на шве и рядом с ним остаются шлак, брызги, окалина, наплывы, следы термического воздействия и загрязнения. Часть из них просто мешает видеть поверхность, а часть может скрывать подрез, кратер, несплавление на кромке или дефект прихватки.
Правильная зачистка не должна «рисовать» хороший шов. Она должна подготовить поверхность так, чтобы ВИК, РК, УЗК или другой назначенный метод контроля работал по реальной поверхности, а не по слою грязи, шлака или грубой шлифовки.
Что убрать после сварки
| Что мешает | Почему это плохо | Что проверить после зачистки |
|---|---|---|
| Шлак и окалина | Закрывают поверхность шва и зоны перехода к основному металлу. | Видны ли края валика, кратеры, подрезы и переходы между проходами. |
| Брызги металла | Мешают ВИК, установке датчика УЗК, кассеты или вакуум-камеры. | Нет ли повреждений листа после удаления брызг. |
| Грубые наплывы | Искажают внешний вид шва и мешают оценить фактическую геометрию. | Не снят ли основной металл рядом со швом. |
| Остатки прихваток | Могут скрывать трещины, резкие переходы и локальные дефекты. | Прихватка вошла в основной шов без дефекта или удалена корректно. |
| Масло, влага, грязь | Мешают осмотру, маркировке и некоторым видам контроля. | Поверхность сухая, читаемая и доступная для лаборатории. |
Где нельзя переусердствовать
Самая частая ошибка - пытаться сделать шов «глянцевым». В результате можно снять лишнее усиление, зашлифовать подрез так, что он станет менее заметным, сделать риски поперек зоны контроля или ослабить основной металл рядом со швом.
Подготовка под разные методы НК
| Метод контроля | Что важно подготовить | Практический риск |
|---|---|---|
| ВИК | Чистая видимая поверхность шва, зоны перехода, начала и окончания проходов. | Дефект не увидят или примут след зачистки за нормальную поверхность. |
| РК | Участок без мешающих наплывов, грязи, посторонних предметов и плохой маркировки. | Снимок получится неудобным для расшифровки или потребует повторной подготовки. |
| УЗК | Поверхность, по которой можно стабильно вести преобразователь и обеспечить акустический контакт. | Сигнал будет нестабильным, а результат контроля спорным. |
| Капиллярный контроль | Сухая и чистая поверхность без загрязнений, которые закрывают раскрытые дефекты. | Индикатор не покажет дефект или даст ложную картину. |
Пример производственной ошибки
На участке стенки после сварки быстро прошли шлифмашиной, чтобы передать шов лаборатории. Снаружи он стал аккуратнее, но рядом с переходом к основному металлу остались брызги и грубые риски. При ВИК появились вопросы по подрезу, а для УЗК поверхность пришлось готовить повторно. В итоге время потеряли не на контроль, а на переделку подготовки.
Такая ситуация обычно возникает, когда зачистку считают вспомогательной работой без отдельной приемки. На практике это часть контроля качества: пока шов не подготовлен, лаборатория не должна угадывать, что находится под шлаком, брызгами или следами грубой шлифовки.
Что должно быть в документах
- какие швы и участки подлежат зачистке перед ВИК и последующим НК;
- кто принимает поверхность после сварки и до передачи лаборатории;
- какой метод НК назначен для участка и какие требования к подготовке поверхности нужны;
- отметки о дефектах, исправлениях и повторной зачистке после ремонта;
- связь участка со схемой швов, журналом сварочных работ и протоколами контроля.
Типовые ошибки
- сдавать шов на контроль со шлаком, брызгами и грязью;
- шлифовать шов ради внешнего вида, а не ради контроля;
- снимать основной металл рядом со швом;
- маскировать подрезы, кратеры и следы ремонта грубой зачисткой;
- не готовить поверхность под конкретный метод НК;
- не фиксировать повторную зачистку и повторный контроль после ремонта;
- считать подготовку поверхности задачей только сварщика, а не контрольной точкой производства.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяют для требований к изготовлению, сварным соединениям, контролю, испытаниям, приемке и документации РВС.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; используют для общей логики контроля и оценки состояния сварных соединений.
- ГОСТ 7512-82 - радиографический контроль сварных соединений; важен, когда участок готовят под РК и оформление снимков.
- ГОСТ 14782-86 - ультразвуковой контроль сварных соединений; применяют при подготовке поверхности и зоны доступа под УЗК.
- Технологическая карта сварки, карта контроля и план качества - задают конкретный порядок зачистки, приемки поверхности, исправления дефектов и повторной проверки.
