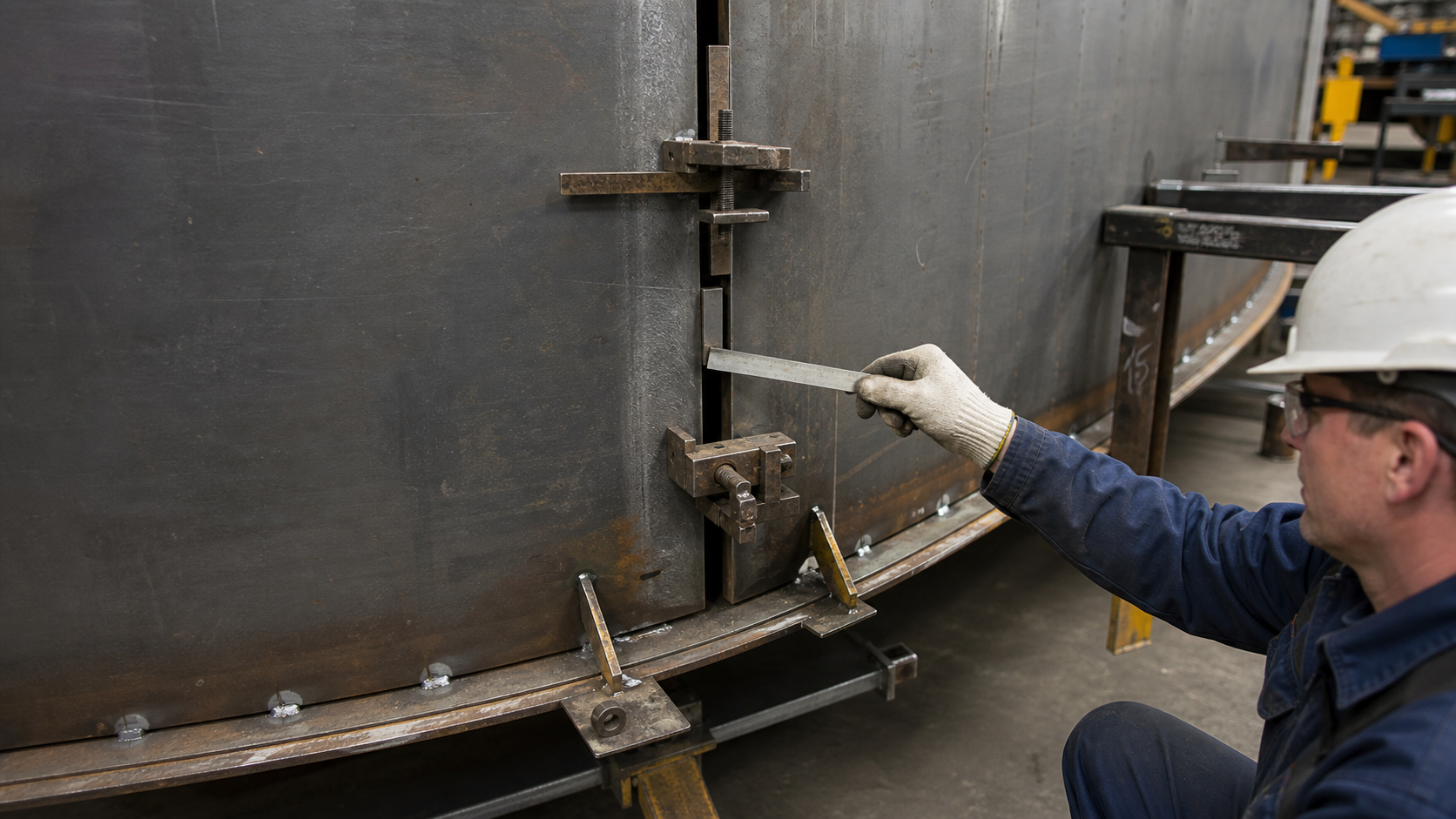

Стыковка листов стенки РВС: зазор, смещение кромок и прихватки
Стыковка листов стенки - это момент, когда заготовка превращается в оболочку резервуара. Если на этом этапе зазор, смещение кромок и прихватки приняты формально, сварка закрепит ошибку, а потом она проявится в геометрии стенки, НК или при гидроиспытании.
Инженерный смысл
При стыковке листов важно не просто «свести кромки». Нужно собрать участок так, чтобы сварщик получил стабильный зазор, допустимое смещение, нормальный доступ к корню шва и понятную последовательность прихваток. Тогда сварка работает по технологии, а не превращается в подгонку металла дугой.
Для стенки РВС стыковка влияет сразу на несколько вещей: прямолинейность вертикального шва, совпадение поясов, локальные переломы оболочки, овальность, качество контроля и объем исправлений. Поэтому контроль стыка должен быть отдельной операцией до сварки, а не проверкой «по факту готового шва».
Что проверить при стыковке
| Параметр | Что смотреть | Почему это важно |
|---|---|---|
| Положение листа | Номер листа, пояс, сторона установки, совпадение контрольных рисок. | Иначе деталь может быть собрана правильно по размеру, но не в своем месте. |
| Зазор | Равномерность по длине стыка, отсутствие резких сужений и раскрытий. | Нестабильный зазор дает разный режим формирования корня и лишнюю подгонку. |
| Смещение кромок | Ступеньку между листами с внутренней и наружной стороны стенки. | Смещение ухудшает работу оболочки и может стать причиной вопросов при ВИК и НК. |
| Временные приспособления | Струбцины, клинья, планки, распорки, сильные точки крепления. | Они должны удерживать геометрию, но не повреждать лист и не вносить лишние напряжения. |
| Прихватки | Качество, расположение, зачистку, отсутствие трещин и прожогов. | Плохая прихватка становится частью проблемы, а не временной помощью сборке. |
| Доступ к сварке и контролю | Можно ли нормально проварить, зачистить и проверить участок. | Стык должен быть собран не только «по месту», но и технологично для следующей операции. |
Как не превратить прихватки в дефект
Прихватка нужна, чтобы зафиксировать собранный стык до основной сварки. Но на практике ее часто используют как силовой инструмент: подтянуть лист, закрыть лишний зазор, спрятать смещение или удержать деталь, которую сначала надо было правильно подогнать.
| Ситуация | Что происходит | Как правильно |
|---|---|---|
| Зазор закрывают прихваткой | Стык получает местную деформацию и неравномерный корень. | Сначала выровнять листы и зазор приспособлениями, потом прихватывать. |
| Прихватку ставят по грязной кромке | Дефект появляется еще до основного шва. | Зачистить зону прихватки так же внимательно, как зону сварки. |
| Прихватки не контролируют | Трещина, подрез или прожог уходят в последующую сварку. | Осмотреть и при необходимости удалить дефектную прихватку до сварки. |
| Слишком жесткая фиксация | После снятия приспособлений металл стремится вернуться, появляются местные напряжения. | Использовать фиксацию как поддержку геометрии, а не как замену подгонке. |
Пример производственной ошибки
При сборке вертикального стыка листы второго пояса поставили на временные зажимы, но зазор проверили только в двух точках. В середине стыка кромки сошлись почти вплотную, а ближе к низу раскрылись сильнее. Сборщик поставил прихватки, чтобы удержать лист, и передал участок на сварку. После сварки визуально шов выглядел приемлемо, но при контроле геометрии появилась местная неровность, а участок пришлось дополнительно проверять и исправлять.
Что должно быть в документах
- номер листа, пояс, место стыка и связь с картой раскроя или сборочной схемой;
- отметка о приемке кромок после обработки перед началом стыковки;
- результаты контроля зазора и смещения кромок до сварки;
- сведения о примененных временных приспособлениях, если они важны для технологии сборки;
- отметка о контроле прихваток перед выполнением основного шва;
- решение по участкам, где потребовалась подгонка, исправление или повторная сборка;
- подпись ответственного за сборку и операционный контроль.
Типовые ошибки
- проверять стык только в начале и в конце, не проходя всю длину;
- считать, что прихватки «дотянут» зазор до нормы;
- не контролировать смещение кромок с обеих сторон листа;
- использовать временные приспособления так, что они повреждают поверхность листа;
- оставлять дефектные прихватки в зоне будущего шва;
- собирать лист без проверки его номера, стороны и положения в поясе;
- передавать стык на сварку без отдельной приемки сборки.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; используется для требований к изготовлению, сборке, сварным соединениям, контролю, испытаниям и приемке РВС.
- ГОСТ 5264-80 - ручная дуговая сварка; применяют для типов, конструктивных элементов и размеров сварных соединений при соответствующем способе сварки.
- ГОСТ 23118-2019 - стальные строительные конструкции; полезен как дополнительная база по изготовлению, приемке, маркировке, качеству, сварке и производственному контролю металлоконструкций.
- Рабочая документация КМ/КМД, технологические карты сборки и сварки, план качества - задают конкретный порядок стыковки, контроля, прихваток и передачи участка на сварку.
