Монтаж РВС без лишней переделки: контрольные риски, реперы и чек-лист смены

Граница полезного монтажного приема

Хороший монтажный прием сокращает повторные измерения, улучшает прослеживаемость и помогает вовремя остановить ошибку. Он не должен менять расчетную схему, заменять проектное крепление временной деталью или обходить требования к сварке, подъему и охране труда.

1. Дублируйте важные риски

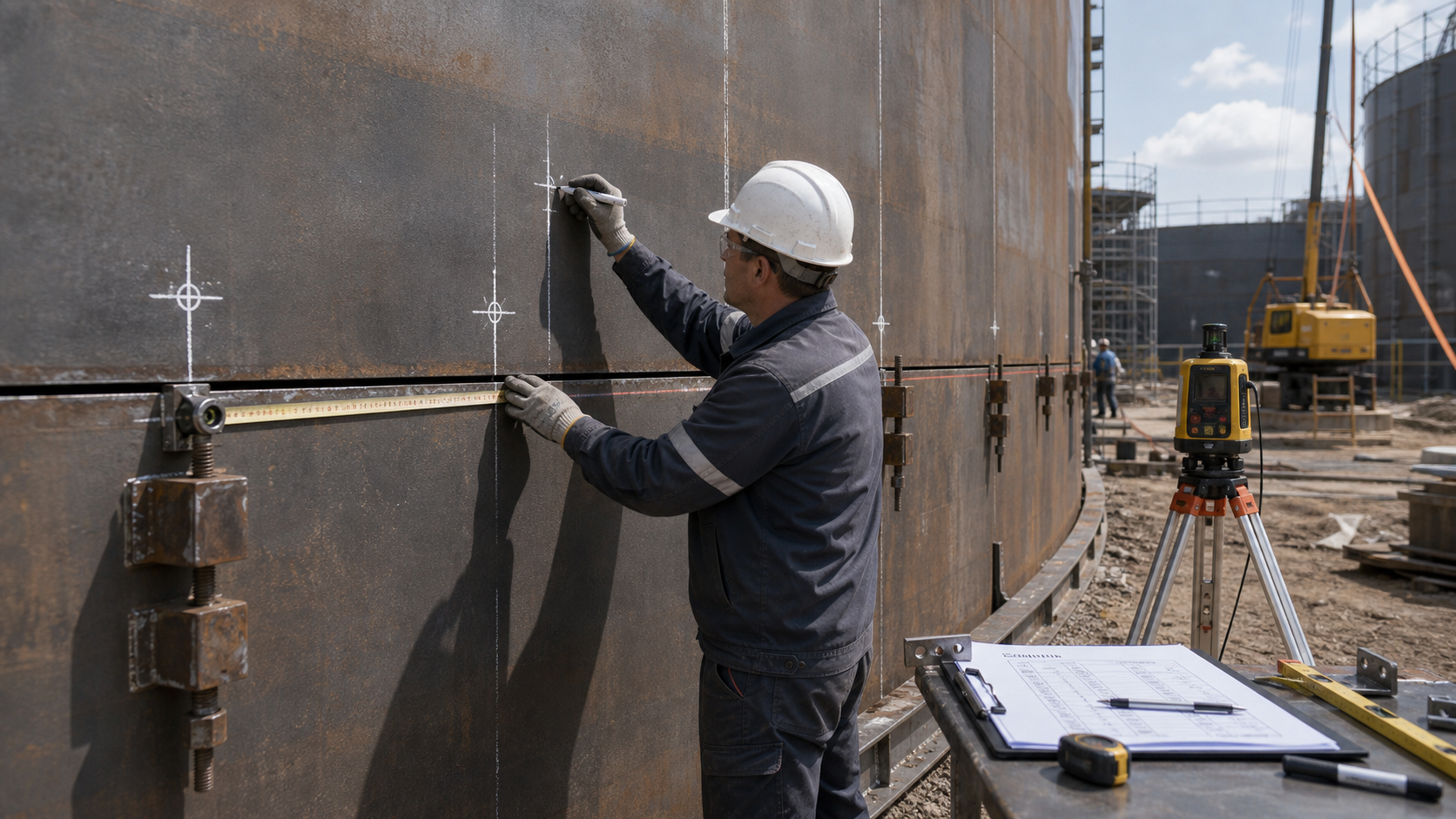

Одна риска на листе легко исчезает после зачистки, дождя, перемещения детали или установки приспособления. Для осей, границ листа и контрольных отметок полезно делать рабочую риску и дублирующую отметку вне зоны сварки и зачистки.

• указывайте, к какой оси или элементу относится отметка;
• не размещайте единственную риску в зоне будущего шва;
• до подъема листа проверьте, с какой стороны маркировка будет видна монтажнику;
• после установки переносите контрольную отметку только измерением от исходной базы.

2. Не привязывайте все к одной временной точке

Репер или ось, расположенные рядом с движением техники и складированием металла, могут быть повреждены или смещены. Для ключевых отметок нужна независимая контрольная привязка, по которой можно восстановить исходную точку.

3. Отмечайте статус, а не только номер детали

Номер листа отвечает на вопрос «что это», но не показывает, что с ним уже сделали. На рабочей схеме или бирке полезно различать состояния: принят, подан в монтаж, установлен предварительно, геометрия проверена, стык принят, разрешена сварка.

Так следующая смена не будет считать установленный на прихватках лист окончательно принятым и не начнет следующую операцию без контрольной точки.

4. Фотографируйте до того, как операция будет скрыта

Фотофиксация полезна только с привязкой. Общая фотография резервуара редко помогает найти конкретный стык. В кадре или сопроводительной записи должны быть понятны элемент, пояс, координата и дата.

• делайте общий кадр для положения участка и крупный кадр для детали;
• фиксируйте маркировку листа или номер шва;
• снимайте состояние до закрытия следующей деталью или покрытием;
• не используйте фотографию вместо обязательного акта или протокола.

5. Передавайте смену по короткому чек-листу

6. Делайте промежуточную приемку до необратимой операции

Сварка, снятие временных приспособлений, установка следующего пояса или нанесение покрытия могут закрыть доступ к исправлению. Поэтому точку приемки ставят до операции, после которой переделка станет дороже.

Практический ориентир простой: если после следующего действия для исправления придется резать, вскрывать, поднимать или повторно вызывать лабораторию, текущий этап нужно принять и зафиксировать заранее.

7. Храните актуальную схему прямо у места работ

Монтажная бригада должна видеть актуальную схему раскладки, маркировки и контрольных точек, а не работать по фотографии старого листа в телефоне. Изменения следует своевременно переносить в рабочий комплект и доводить до смены.

Пример с площадки

После ночной смены следующий пояс начали выставлять по рабочей риске на основании. Позже выяснилось, что риску восстановили после перемещения оснастки без проверки от внешней оси. Ошибка была небольшой, но накопилась по окружности и проявилась на замыкающем листе.

Если бы в передаче смены указали факт восстановления отметки и проверили ее от независимой базы, проблему нашли бы до установки нескольких листов. Здесь помог бы не новый инструмент, а дисциплина контрольных привязок.

Типовые ошибки

• оставлять единственную риску в зоне сварки или зачистки;
• считать временный репер неизменным без периодической проверки;
• передавать смену устно без границ принятого участка;
• не различать «установлено» и «принято под сварку»;
• делать фотографии без привязки к шву и чертежу;
• начинать необратимую операцию до промежуточной приемки;
• использовать неактуальную монтажную схему.

Что должно быть в документах

• актуальная разбивочная и монтажная схема;
• акт геодезической разбивочной основы и данные по реперам;
• ППР и технологическая последовательность монтажа;
• журнал работ с границами выполненных и принятых участков;
• акты промежуточной приемки и протоколы контроля;
• оформленные изменения и решения по выявленным отклонениям.

Нормативная документация

• ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяется к изготовлению, монтажу, контролю, испытаниям, приемке и документации РВС.
• СП 70.13330.2012 - несущие и ограждающие конструкции; используется для требований к производству и приемке монтажных работ, геодезическому контролю и исполнительной документации с учетом действующих изменений.
• ГОСТ 23118-2019 - стальные строительные конструкции; применяется как дополнительная база по изготовлению, маркировке, приемке и контролю металлоконструкций.
• Рабочая документация КМ/КМД, ППР, технологические карты, схема геодезического контроля и план качества - определяют конкретные привязки, последовательность, временные крепления и контрольные точки на площадке.
