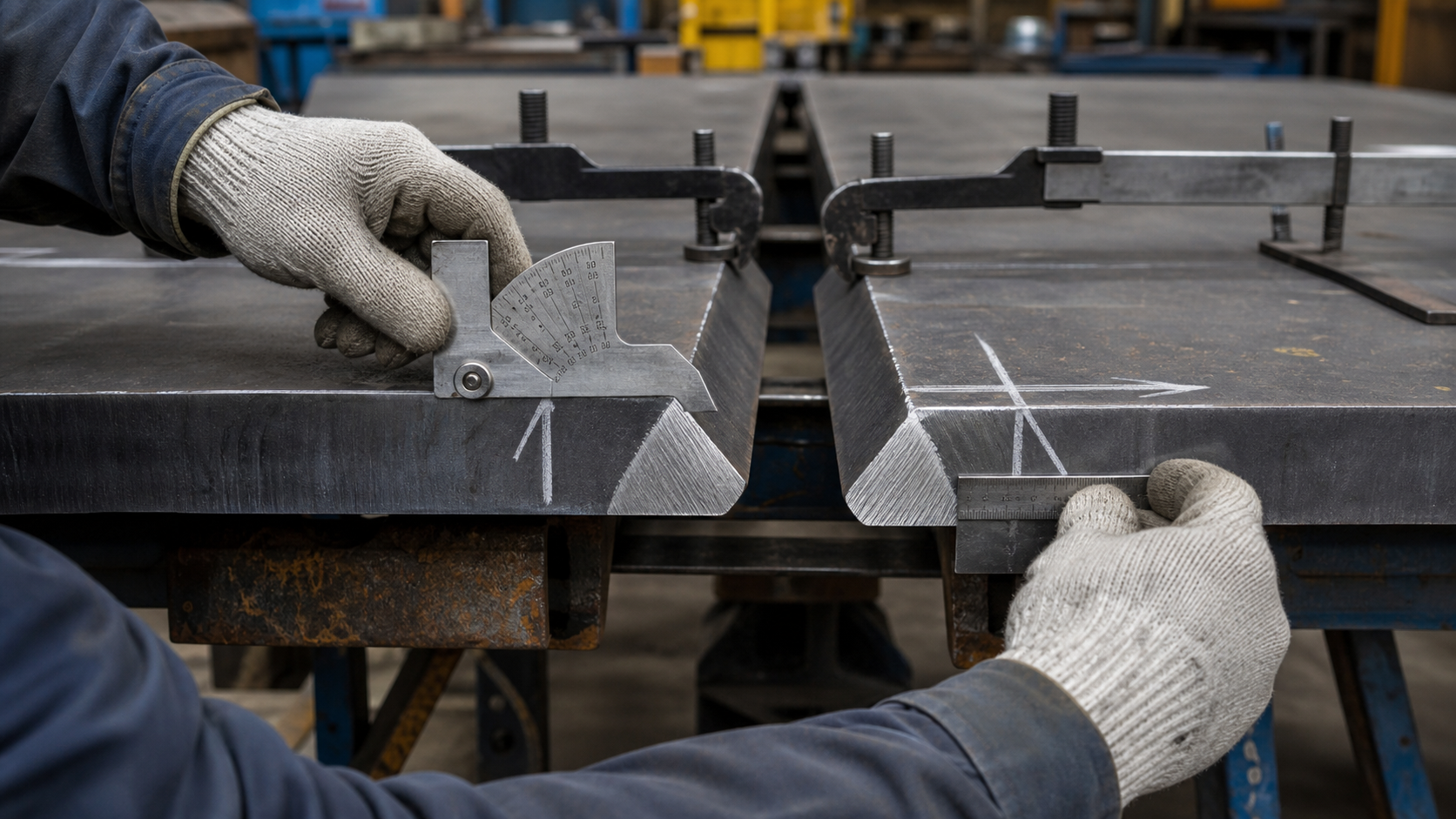

Подготовка кромок под сварку стенки РВС
Сварной шов стенки РВС начинается не с дуги, а с кромки. Если фаска выполнена неровно, зазор гуляет, поверхность не очищена, а прихватки поставлены как попало, дальше сварщик уже не исправляет подготовку, а борется с ее последствиями.
Инженерный смысл
Кромка листа задает условия для формирования корня шва, провара, геометрии усиления и последующего контроля. На готовом резервуаре шов может выглядеть аккуратно, но если перед сваркой были смещение кромок, грязь в зоне шва, нестабильный зазор или следы термической резки без обработки, риск дефектов резко растет.
Для стенки РВС это особенно важно: вертикальные и горизонтальные стыки работают в оболочке, воспринимают гидростатическое давление, температурные воздействия и монтажные деформации. Поэтому подготовка кромок должна быть частью операционного контроля, а не устной договоренностью между резчиком, сборщиком и сварщиком.
Что проверить перед стыковкой
| Параметр | Почему важен | Как контролировать |
|---|---|---|
| Форма кромки | Определяет доступ дуги к корню шва и стабильность заполнения разделки. | Проверить соответствие рабочей технологии сварки, чертежу и принятому типу соединения. |
| Зазор в стыке | Слишком малый зазор мешает провару, слишком большой увеличивает расход металла и риск прожогов. | Промерить в нескольких точках по длине стыка до установки основных прихваток. |
| Смещение кромок | Создает ступеньку в оболочке, ухудшает работу шва и может проявиться при контроле геометрии стенки. | Проверить линейкой, шаблоном или специальным измерителем смещения. |
| Чистота зоны шва | Влага, окалина, масло, краска и продукты резки ухудшают качество сварки. | Осмотреть и зачистить металл на требуемой ширине от кромки с обеих сторон. |
| Следы термической резки | Наплывы, подрезы и неровности реза мешают стыковке и дают ложную уверенность в размере детали. | Удалить грат, наплывы и дефекты реза до предъявления кромки на сборку. |
| Прихватки | Плохая прихватка может треснуть, перетянуть зазор или создать дефект в зоне будущего шва. | Проверить длину, шаг, зачистку, отсутствие трещин и соответствие технологии. |
Операционный контроль в цехе
Правильная последовательность выглядит просто: сначала проверяется сама заготовка после резки, затем кромка после обработки, затем стык после сборки и только после этого разрешается сварка. Если пропустить хотя бы один этап, дефект часто обнаруживается уже на визуальном контроле, радиографии, ультразвуке или при проверке геометрии стенки.
| Этап | Что должно быть принято | Риск при пропуске |
|---|---|---|
| После резки | Размер детали, состояние реза, сохранение маркировки и отсутствие явных дефектов кромки. | На обработку уйдет деталь, которую уже нельзя собрать без подгонки. |
| После разделки | Форма кромки, равномерность обработки, отсутствие наплывов, трещин и загрязнений. | Сварщик получит нестабильную разделку и начнет компенсировать ее режимом. |
| После сборки | Зазор, смещение кромок, прихватки, совпадение контрольных рисок и положение листа. | Сварка закрепит геометрическую ошибку в стенке резервуара. |
| Перед НК | Зачистка поверхности, доступность зоны контроля и понятная маркировка участка. | Лаборатория будет тратить время не на контроль, а на выяснение, где именно находится шов и что проверять. |
Пример производственной ошибки
На листах второго пояса после термической резки оставили неровную кромку и решили довести ее зачисткой уже при сборке. В одном месте сняли лишний металл, зазор стал больше, сборщик подтянул лист прихватками, а смещение кромок частично спрятали за счет местной подгонки. На сварке стык прошел, но после контроля геометрии появилась локальная неровность стенки и потребовалась дополнительная правка.
Что должно быть в документах
- указание типа сварного соединения и способа сварки для конкретного стыка;
- требования к подготовке кромок в рабочей документации или технологической карте;
- отметка об операционном контроле кромки после резки и обработки;
- результаты проверки зазора и смещения перед сваркой ответственных стыков;
- решение по деталям, где кромка требует исправления или повторной обработки;
- связь участка шва с номером листа, поясом, картой раскроя и протоколами контроля.
Типовые ошибки
- считать, что хорошая сварка компенсирует плохую подготовку кромок;
- не отделять контроль кромки после резки от контроля уже собранного стыка;
- зачищать кромку без повторной проверки фактического размера детали;
- ставить прихватки до проверки зазора и смещения;
- оставлять влагу, окалину, масло или остатки краски в зоне будущего шва;
- не фиксировать исправления кромки в производственных документах;
- передавать стык на сварку без подписи ответственного за сборку и контроль.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; используется для требований к изготовлению, сварным соединениям, сборке, контролю, испытаниям и приемке РВС.
- ГОСТ 5264-80 - ручная дуговая сварка; применяют для типов, конструктивных элементов и размеров сварных соединений при соответствующем способе сварки.
- ГОСТ 8713-79 - сварка под флюсом; применяют для конструктивных элементов соединений при автоматизированной и механизированной сварке под флюсом.
- ГОСТ 14771-76 - дуговая сварка в защитном газе; используют для соединений, выполняемых соответствующим способом сварки.
- ГОСТ 23118-2019 - стальные строительные конструкции; полезен как дополнительная база по изготовлению, приемке, маркировке, качеству и производственному контролю металлоконструкций.
- Рабочая документация КМ/КМД, технологические карты сварки и план качества - задают конкретную геометрию кромок, порядок контроля и ответственность по изделию.
