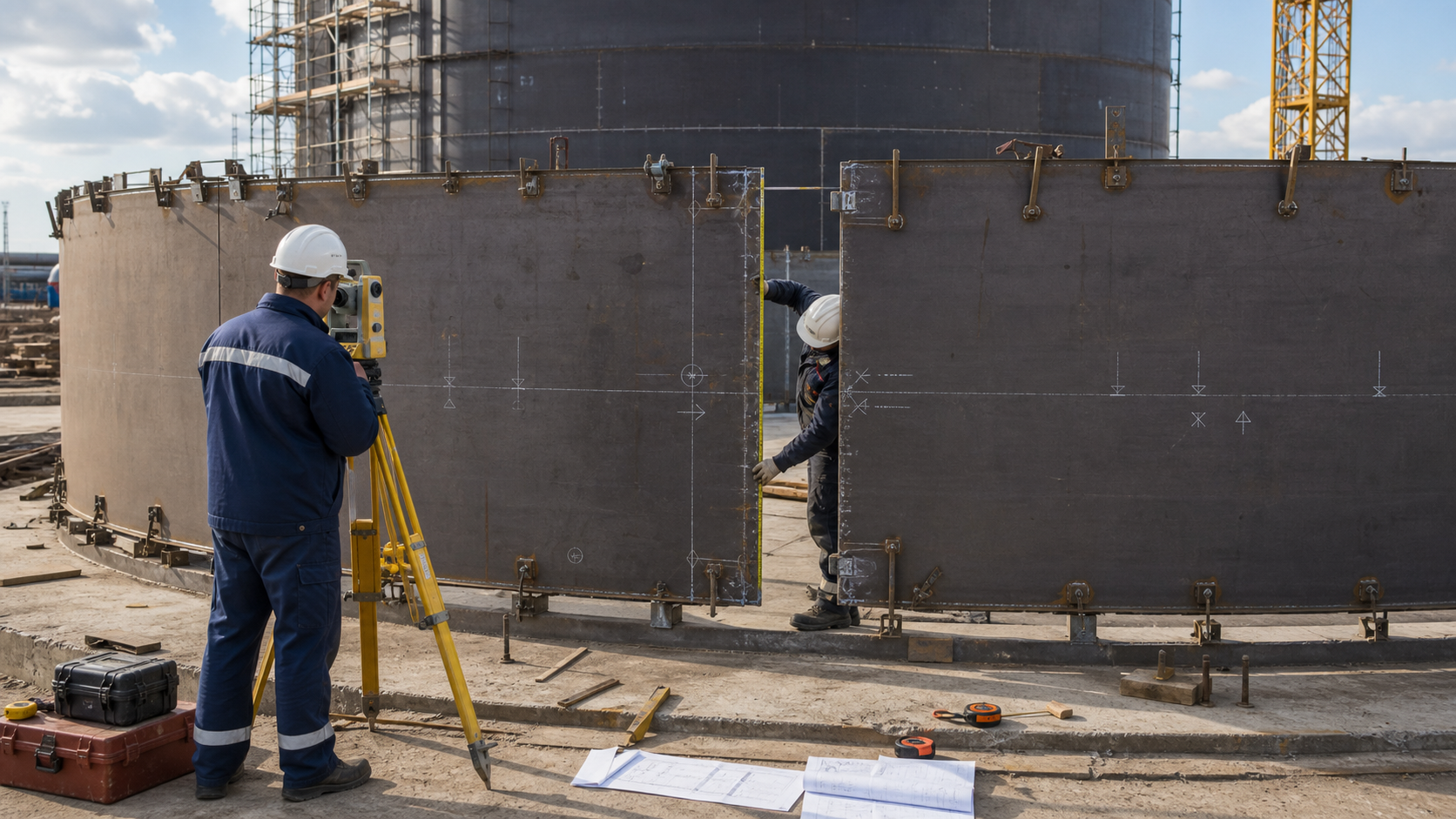

Замыкание кольца РВС: как проверить геометрию до установки последнего листа
Последний лист стенки не должен становиться инструментом для исправления всей накопленной геометрии. Если кольцо до него уже ушло по диаметру, овальности, высоте или зазорам, монтажники получают не замыкание, а принудительную подгонку с риском деформаций и переделок.
Почему замыкание нельзя проверять только в конце
Кольцо стенки РВС собирается из отдельных листов, и каждый небольшой перекос добавляется к следующему. Один лист поставили с лишним зазором, второй немного подтянули, третий ушел по вертикали, временное приспособление сняли раньше времени - и к последнему проему приходит суммарная ошибка. Внешне она может выглядеть как "не хватает нескольких миллиметров", но за ней часто стоит овальность или местный перелом стенки.
Правильный подход - контролировать замыкание до того, как последний лист поднят к месту установки. Тогда еще можно перераспределить зазоры, проверить риски, уточнить фактическую окружность и не заставлять финальный лист работать домкратом.
Что проверить до подъема последнего листа
| Проверка | Что смотрят | Зачем это нужно |
|---|---|---|
| Фактический проем | Ширину по верху, середине и низу, параллельность кромок, запас на сборочный зазор. | Чтобы понять, лист входит по геометрии, а не только "примерно по ширине". |
| Окружность и диаметр | Положение контрольных рисок, фактическую дугу, отклонение от проектной формы. | Чтобы не закрывать овальность последним листом. |
| Вертикальность кромок | Смещение по высоте, наклон листов, местные переломы у стыков. | Чтобы не получить ступеньку на вертикальном шве. |
| Горизонтальный пояс | Высоту кольца, совпадение верхней кромки, накопление разницы по периметру. | Чтобы следующий пояс не начинался с ошибки предыдущего. |
| Временные приспособления | Зажимы, распорки, прихватки, планки и порядок их снятия. | Чтобы кольцо не "разошлось" после контрольного измерения. |
Практический порядок проверки
- проверить, что установленные листы стоят по монтажным рискам, а не только визуально образуют круг;
- замерить проем под последний лист в нескольких уровнях, а не одной рулеткой по середине;
- сверить высоту верхней кромки кольца по соседним листам;
- проверить овальность и локальные переломы стенки в зоне проема;
- убедиться, что временные приспособления не создают скрытую принудительную форму;
- до подъема листа решить, где допустима корректировка зазора, а где нужна перестановка или правка;
- зафиксировать результат проверки в сменном чек-листе или журнале работ.
Где чаще всего накапливается ошибка
Ошибка редко появляется только на последнем листе. Обычно она собирается по периметру: часть листов стоит с разным зазором, где-то прихватка перетянула кромки, где-то временная планка удерживает стенку в удобном, но не проектном положении. Если эти вещи не увидеть до замыкания, финальный лист приходится "сажать" силой.
| Признак | Что он может означать |
|---|---|
| Проем сверху и снизу разный | Кромки соседних листов ушли по вертикальности или кольцо получило местный перекос. |
| Лист входит только после сильной стяжки | Ошибка распределена по кольцу, а не находится только в зоне проема. |
| Верхняя кромка соседних листов не совпадает | Следующий пояс получит проблему по высоте и горизонтальному шву. |
| После снятия зажимов проем меняется | Временные приспособления держали не сборку, а принудительную деформацию. |
Пример монтажной ситуации
Бригада собрала почти весь пояс и оставила последний лист "на закрытие". По рулетке в середине проем казался нормальным, но сверху он был уже, а снизу шире. Лист начали подтягивать временными приспособлениями, получили сильные напряжения на прихватках и местный перелом у вертикального шва. После зачистки и сварки проблема проявилась уже как дефект геометрии стенки.
Правильнее было остановиться до подъема листа: промерить проем по высоте, проверить соседние кромки, оценить овальность и перераспределить зазоры по установленным листам. Это дольше на час, но дешевле, чем исправлять стенку после сварки.
Типовые ошибки
- проверять проем только в одной точке по высоте;
- считать, что последний лист "дотянет" кольцо до нужной формы;
- не контролировать верхнюю кромку пояса до замыкания;
- снимать временные приспособления до повторного измерения;
- не отличать допустимую сборочную корректировку от принудительной деформации;
- не фиксировать контрольные риски и результаты замеров между сменами;
- оставлять проблему следующему поясу вместо исправления на текущем кольце.
Что должно быть в документах
Для замыкания кольца достаточно не отдельного большого отчета, а понятной фиксации контрольной точки: дата, пояс, участок, фактический проем, отметки по высоте, замечания по геометрии, решение мастера или геодезиста и разрешение на установку последнего листа. Если были корректировки, их тоже нужно записать, чтобы следующая смена не начинала с догадок.
Нормативная документация
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - применяют как профильный документ по изготовлению, монтажу, контролю, геометрии, сварке, приемке и документации РВС.
- СП 70.13330.2012 "Несущие и ограждающие конструкции" - учитывают в действующей редакции для организации монтажных работ, контроля положения конструкций, журналов и приемки в применимой части.
- ППР, технологическая карта монтажа, геодезическая схема, журнал работ и карта контроля - задают конкретный порядок замеров, ответственных, допуски по проекту и момент разрешения на установку закрывающего листа.
Нужна консультация или проект?
Если Вам нужна консультация по монтажу РВС, проверке геометрии кольца, контрольным рискам, геодезии или подготовке ППР и карт контроля, обращайтесь, всегда помогу.
Написать в Telegram
