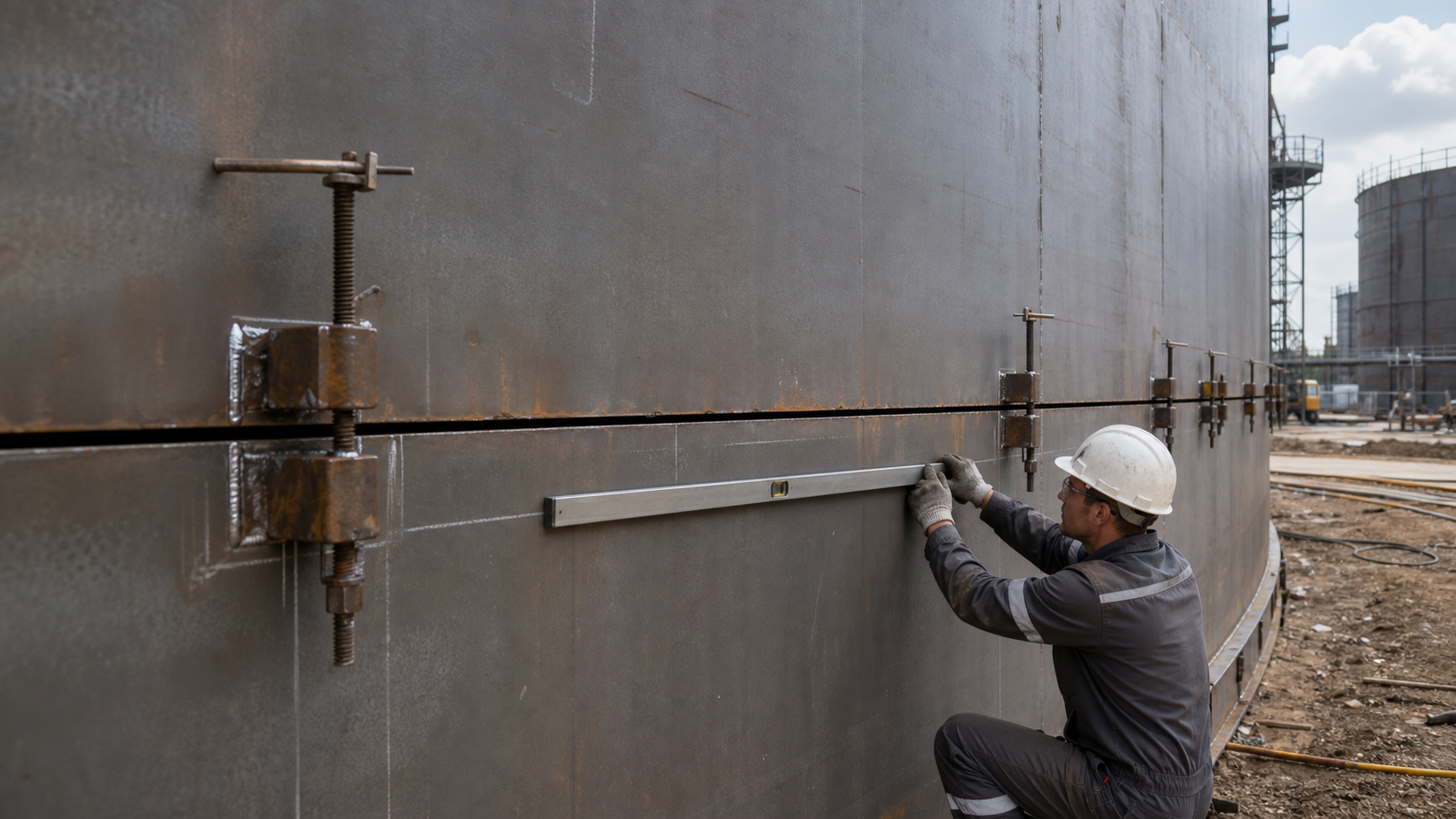

Горизонтальный шов пояса РВС: сборка кольца, зазор и местные переломы стенки
Горизонтальный шов между поясами РВС часто воспринимают как обычную длинную сварку по окружности. На практике это контрольная линия всей сборки кольца: здесь проявляются ошибка высоты пояса, неравномерный зазор, местные переломы стенки, перетянутые прихватки и последствия неправильной последовательности работ.
Инженерный смысл
Горизонтальный шов связывает два пояса стенки и задает непрерывность оболочки по окружности. Если нижний пояс собран с отклонением, верхний лист не встанет спокойно: где-то появится раскрытый зазор, где-то кромки начнут давить друг на друга, а в отдельных местах стенка получит местный перелом.
Поэтому эту операцию нельзя принимать только по факту, что листы «сошлись». Перед сваркой важно понять, как кольцо держит форму по всей окружности, нет ли ступенек в зоне стыка, не пришлось ли поджимать листы силой и можно ли после сварки нормально выполнить визуальный и последующий контроль.
Что проверить перед сваркой кольца
| Контрольная точка | Что проверяют | Почему это важно |
|---|---|---|
| Высота пояса | Совпадение проектной высоты и фактической линии стыка по окружности. | Разная высота пояса дает перекос следующего ряда листов и усложняет замыкание кольца. |
| Зазор в стыке | Равномерность зазора между кромками, особенно в местах временного крепления. | Неровный зазор меняет условия сварки и повышает риск дефектов в шве. |
| Смещение кромок | Переход между нижним и верхним поясом без заметной ступеньки. | Ступенька ухудшает геометрию оболочки и может стать зоной замечаний при приемке. |
| Местный перелом | Проверка стенки правилом, шаблоном или другим принятым инструментом в зоне шва. | Перелом по окружности часто остается после сварки и потом виден на геодезии или ВИК. |
| Прихватки и стяжки | Качество прихваток, отсутствие трещин, чрезмерного поджатия и повреждения листа. | Перетянутый стык может выглядеть собранным, но после снятия приспособлений даст деформацию. |
| Доступ к контролю | Возможность осмотреть, зачистить и проверить участок после сварки. | Нельзя закрывать шов так, чтобы потом лаборатория и приемка не могли нормально работать. |
Где обычно появляются проблемы
Самые неприятные дефекты горизонтального шва редко возникают равномерно по всей окружности. Обычно они собираются в отдельных зонах: рядом с замыканием кольца, у временных приспособлений, возле вертикальных швов, на участках с разной фактической кривизной листов и там, где лист пытались «дотянуть» вместо нормальной подгонки.
- на замыкающем участке, где ошибка накапливается по окружности;
- рядом с вертикальными швами соседних листов;
- в местах чрезмерного поджатия струбцинами, планками или распорками;
- на участках с загрязненными или плохо подготовленными кромками;
- там, где сварку начинают до полноценной приемки сборки.
Пример производственной ошибки
На монтаже второго пояса часть окружности собрали быстро: стык держался на прихватках, зазор визуально был приемлемым. Но по кольцу не прошли контрольной линейкой и не проверили местный перелом в зоне поджатия. После сварки шов приняли по внешнему виду, а позже при проверке геометрии стенки обнаружили выраженную локальную неровность.
Как выстроить операционный контроль
| Этап | Что фиксировать | Кто должен видеть результат |
|---|---|---|
| До установки листа | Маркировку листа, пояс, ориентацию, состояние кромок и отсутствие повреждений. | Мастер, сборщик, ОТК. |
| После предварительной стыковки | Высоту пояса, зазор, смещение кромок, состояние временных приспособлений. | Сборщик, мастер, сварщик. |
| Перед сваркой | Приемку прихваток, зачистку, доступ к участку и отсутствие принудительной деформации. | Мастер, сварщик, ОТК. |
| После сварки | Внешний вид шва, зону около шва, места начала и окончания проходов, исправления. | ОТК, лаборатория НК, представитель приемки. |
Что должно быть в документах
- привязка горизонтального шва к номеру пояса и сборочной схеме стенки;
- отметка о приемке сборки кольца до сварки;
- данные о способе сварки и применяемой технологической карте;
- отметка о контроле прихваток, зачистке и подготовке зоны шва;
- результаты визуального контроля после сварки;
- сведения о выполненном НК, если он предусмотрен проектом, стандартом или планом контроля;
- описание исправлений и повторной приемки, если участок возвращался на доработку.
Типовые ошибки
- собирать кольцо по отдельным удобным точкам, а не контролировать всю окружность;
- поджимать лист силой и считать, что прихватка решает проблему геометрии;
- не проверять местный перелом стенки до сварки;
- оставлять неровный зазор в зоне замыкания кольца;
- не связывать горизонтальный шов с вертикальными швами соседних листов;
- начинать сварку до приемки сборки, потому что «бригада уже готова»;
- не фиксировать исправления и повторный контроль в исполнительной документации.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяется для требований к изготовлению, сборке, сварным соединениям, контролю, испытаниям и приемке РВС.
- ГОСТ 8713-79 - сварные соединения при сварке под флюсом; используют для типов и конструктивных элементов соединений, если для шва принят соответствующий способ сварки.
- ГОСТ 14771-76 - сварные соединения при дуговой сварке в защитных газах; применяют для конструктивных элементов соединений при механизированной сварке в защитной среде.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; полезен для логики визуального контроля и последующего выбора методов проверки.
- Рабочая документация КМ/КМД, технологическая карта сварки и план качества - задают конкретные контрольные точки, последовательность работ, объем контроля и порядок оформления.
