Временные приспособления при монтаже РВС: где помогают, а где портят стенку

Главный принцип

Временное приспособление должно удерживать элемент в проектном положении до приемки и постоянного закрепления. Оно не должно силой превращать неправильно подготовленный лист в якобы правильный стык.

1. Где лучше обходиться без приварки

Механические струбцины, клиновые зажимы и приспособления, работающие через существующие технологические элементы, уменьшают количество мест последующего ремонта. Их применимость все равно должна быть предусмотрена технологией и проверена по устойчивости закрепления.

2. Приварная планка должна быть частью технологии

Если без приварного элемента не обойтись, заранее определяют материал, место установки, шов крепления, порядок нагружения и способ удаления. Случайный обрезок металла, прихваченный там, где удобно, создает непредсказуемую концентрацию напряжений и дополнительную ремонтную зону.

• не устанавливайте планки на участках, где они помешают основному шву или НК;
• учитывайте марку стали и температурные условия сварки;
• не переносите усилие через тонкую кромку или локально ослабленный участок;
• отмечайте места приварки, если их нужно осмотреть после удаления.

3. Не поджимайте лист до исчезновения видимой проблемы

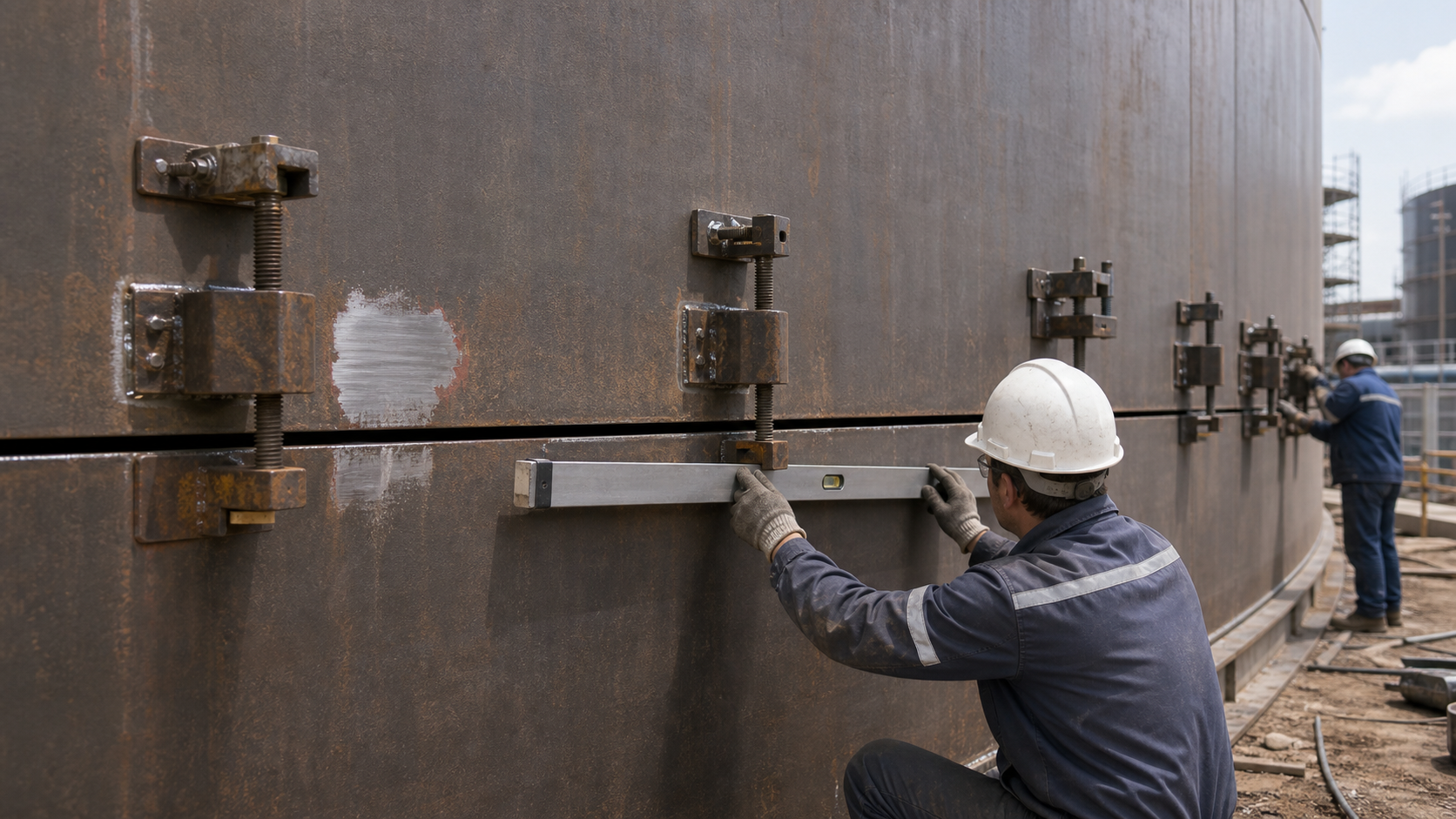

Струбциной легко убрать ступеньку на одном участке, одновременно создав местный перелом рядом. Поэтому геометрию проверяют не только непосредственно под зажимом, но и на расстоянии от него правилом, шаблоном или геодезическим способом, принятым в ППР.

4. Снимайте приспособление только после контрольной точки

Раннее снятие может привести к уходу геометрии, а позднее мешает сварке, зачистке и контролю. Момент снятия должен быть связан с конкретным состоянием: стык принят, необходимые прихватки или постоянные швы выполнены, устойчивость элемента обеспечена.

• не снимайте зажим по окончании смены только ради освобождения оснастки;
• фиксируйте, какие элементы еще удерживают конструкцию;
• не оставляйте неизвестный статус приспособления следующей бригаде;
• после снятия повторно проверяйте геометрию участка.

5. Удаляйте приварные детали без ударов по стенке

Сбивание планки кувалдой может вырвать металл стенки или оставить трещину. Приварной элемент удаляют технологическим способом, не повреждая основной металл. Остатки шва зачищают плавно, без выборки стенки ниже допустимого уровня.

6. Ведите карту мест удаления

Для ответственных зон полезно отмечать на рабочей схеме места приварных приспособлений и ремонта поверхности. Это помогает ОТК не искать их по всей стенке и связывает зачистку, визуальный контроль и дополнительные проверки при необходимости.

Пример с площадки

При замыкании кольца лист поджали несколькими приварными планками. Стык сошелся, но одна планка передавала усилие на небольшой участок стенки. После сварки ее сбили ударом, и вместе с металлом планки вырвался участок поверхности листа. Вместо быстрой сборки площадка получила ремонт, повторный ВИК и задержку следующей операции.

Проблему создала не необходимость временного крепления, а отсутствие заранее определенных точек установки, усилия и способа удаления.

Короткий чек-лист

• приспособление предусмотрено технологией или согласованным решением;
• точка установки не мешает шву, НК и следующей операции;
• усилие не маскирует ошибку геометрии;
• устойчивость обеспечена до постоянного закрепления;
• момент снятия понятен мастеру и следующей смене;
• приварная деталь удаляется без ударного повреждения стенки;
• место удаления зачищено, осмотрено и при необходимости отмечено на схеме.

Типовые ошибки

• использовать случайный обрезок вместо предусмотренного приспособления;
• поджимать лист до визуального совпадения без проверки соседней зоны;
• приваривать планку в зоне основного шва или будущего НК;
• снимать крепление до приемки и постоянного закрепления;
• сбивать приварные детали ударом;
• зашлифовывать вырыв металла без оформления ремонта;
• не передавать следующей смене статус временных креплений.

Что должно быть в документах

• ППР или технологическая карта с типами и местами временных креплений;
• порядок установки, нагружения и снятия приспособлений;
• требования к приварке и удалению временных деталей;
• контрольные точки приемки геометрии до и после снятия;
• записи о повреждениях, ремонте и повторном контроле;
• сменная запись о приспособлениях, оставленных в работе.

Нормативная документация

• ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяется к монтажу, сварным соединениям, контролю, приемке и документации РВС.
• СП 70.13330.2012 - несущие и ограждающие конструкции; содержит требования к монтажу, временному закреплению элементов, сварочным работам и приемке конструкций с учетом действующих изменений.
• ГОСТ 23118-2019 - стальные строительные конструкции; применяется как дополнительная база по сварке, исправлению дефектов, контролю и приемке металлоконструкций.
• ППР, КМ/КМД, технологическая карта сборки и сварки, план качества - определяют конкретный тип приспособления, места его установки, допустимые операции и контроль после удаления.
