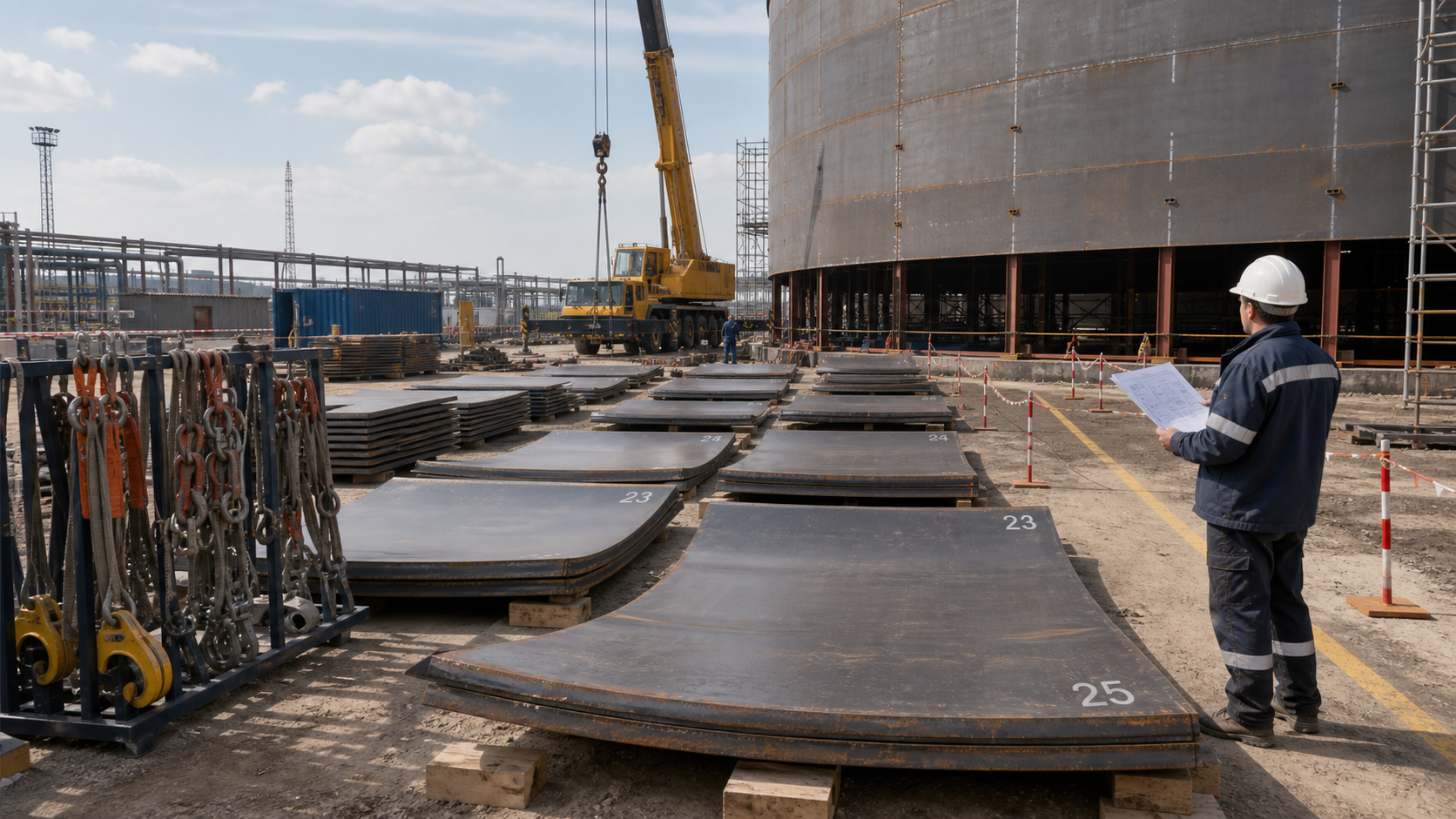

Раскладка листов и оснастки на монтаже РВС: чтобы не мешать крану и сварщикам
На монтаже РВС кран часто простаивает не потому, что лист тяжелый, а потому что нужный лист лежит под тремя другими, стропы уехали в другой конец площадки, проход перекрыт оснасткой, а сварщик ждет, пока освободят доступ к стыку. Грамотная раскладка листов и приспособлений экономит время без риска для проекта и качества.
Граница полезного приема
Раскладка на площадке не должна менять проектную последовательность, ППР, схему строповки или требования безопасности. Практический смысл в другом: заранее убрать лишние перестановки, разделить зоны работы и сделать так, чтобы каждая следующая операция была подготовлена до вызова крана.
1. Раскладывайте листы по очередности подачи
Если листы складированы просто «пачкой», кран начинает работать как сортировщик. На площадке лучше сразу разложить элементы так, чтобы первый нужный лист был доступен без перекладывания следующих.
- группируйте листы по поясам, зонам и очередности монтажа;
- оставляйте доступ к маркировке без подъема листа;
- не кладите листы будущей смены на листы текущей операции;
- держите отдельную зону для деталей, ожидающих решения по замечаниям.
2. Разделите зоны крана, сварки и прохода
| Зона | Что там должно быть | Что там мешает |
|---|---|---|
| Зона крана | Свободная подача листа, место для строповки и безопасного маневра. | Разбросанная оснастка, лишние подкладки, временное хранение отходов. |
| Зона сборки | Зажимы, струбцины, подкладки, шаблоны и инструмент текущей операции. | Детали будущих операций, которые закрывают подход к стыку. |
| Зона сварки | Доступ к шву, кабели без перегибов, место для зачистки и контроля. | Склад листов, мешающий сварщику вести шов и лаборатории проверять участок. |
| Проход | Безопасное перемещение людей, инструмента и средств контроля. | Стропы, цепи, обрезки, временные опоры и незакрепленные детали. |
3. Делайте комплект оснастки под операцию
Струбцины, зажимы, подкладки, стропы и временные приспособления лучше готовить не «где-то рядом», а комплектом под конкретный подъем или сборочную операцию. Тогда бригада не ищет недостающий зажим после того, как лист уже висит на крюке.
| Операция | Что подготовить до подачи листа |
|---|---|
| Подъем листа стенки | Стропы, траверсу или захваты по ППР, подкладки, оттяжки, место временной установки. |
| Стыковка | Зажимы, клинья, шаблоны, инструмент проверки зазора и смещения кромок. |
| Прихватка | Доступ сварщика, зачистка кромок, защита кабелей и место для осмотра прихваток. |
| Контроль | Свободный подход, очищенная зона, маркировка участка, место для прибора или кассеты. |
4. Не складируйте металл в зоне будущего контроля
Частая ошибка - использовать свободное место рядом со стенкой как временный склад. Потом именно там нужно зачистить шов, поставить кассету РК, пройти УЗК, сделать замер или принять геометрию. В итоге металл перекладывают повторно, а контроль сдвигается.
Если зона понадобится лаборатории или геодезисту, она должна быть отмечена на рабочей схеме так же явно, как зона крана.
5. Оставляйте место для ошибки, которую еще не нашли
На монтаже почти всегда появляются элементы с замечаниями: нет маркировки, повреждена кромка, нужна повторная зачистка, не хватает решения по отклонению. Для таких деталей нужна отдельная карантинная зона. Иначе они возвращаются в общий поток и могут случайно попасть в монтаж.
6. Перед сменой проверяйте готовность следующего подъема
- нужный лист доступен и не закрыт другими деталями;
- маркировка читается без подъема листа;
- стропы, захваты и оттяжки готовы по ППР;
- зона крана и проходы свободны;
- место установки подготовлено и принято;
- сварщик и сборщик понимают, какая операция следующая;
- замечания по предыдущему участку не блокируют подачу листа.
Пример с площадки
Листы второго пояса привезли заранее и сложили рядом с резервуаром. Формально металл был на месте, но нужный лист оказался в середине пачки, а зона строповки была занята струбцинами и обрезками. Кран подали вовремя, но первые полчаса ушли на перекладку и очистку прохода.
Решение было простым: разложить листы по очередности монтажа, выделить зону оснастки и заранее проверить следующий подъем по чек-листу. Это не ускорение за счет риска, а устранение пустого ожидания.
Типовые ошибки
- складывать листы без учета очередности подачи;
- закрывать маркировку так, что лист приходится поднимать для проверки;
- держать стропы и зажимы в разных местах площадки;
- использовать зону контроля как временный склад;
- перекрывать проходы кабелями, цепями и подкладками;
- не выделять карантинную зону для деталей с замечаниями;
- вызывать кран до готовности места установки и оснастки.
Что должно быть в документах
- ППР с зонами складирования, подъема, проходов и безопасной работы крана;
- схема раскладки элементов и очередность подачи на монтаж;
- схема строповки и перечень применяемой оснастки;
- журнал работ с отметками о принятых и заблокированных участках;
- перечень замечаний по деталям, которые нельзя подавать в монтаж;
- актуальная схема контрольных зон для сварки, НК и геодезии.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяется к монтажу, контролю, испытаниям, приемке и документации РВС.
- СП 70.13330.2012 - несущие и ограждающие конструкции; используется для требований к производству и приемке монтажных работ, геодезическому контролю и исполнительной документации с учетом действующих изменений.
- ГОСТ 23118-2019 - стальные строительные конструкции; применяют как дополнительную базу по изготовлению, маркировке, приемке, транспортированию и хранению металлоконструкций.
- ППР, технологические карты, схема строповки, план качества и инструкции по охране труда - задают конкретные зоны, последовательность, оснастку, ограничения и ответственность на площадке.
