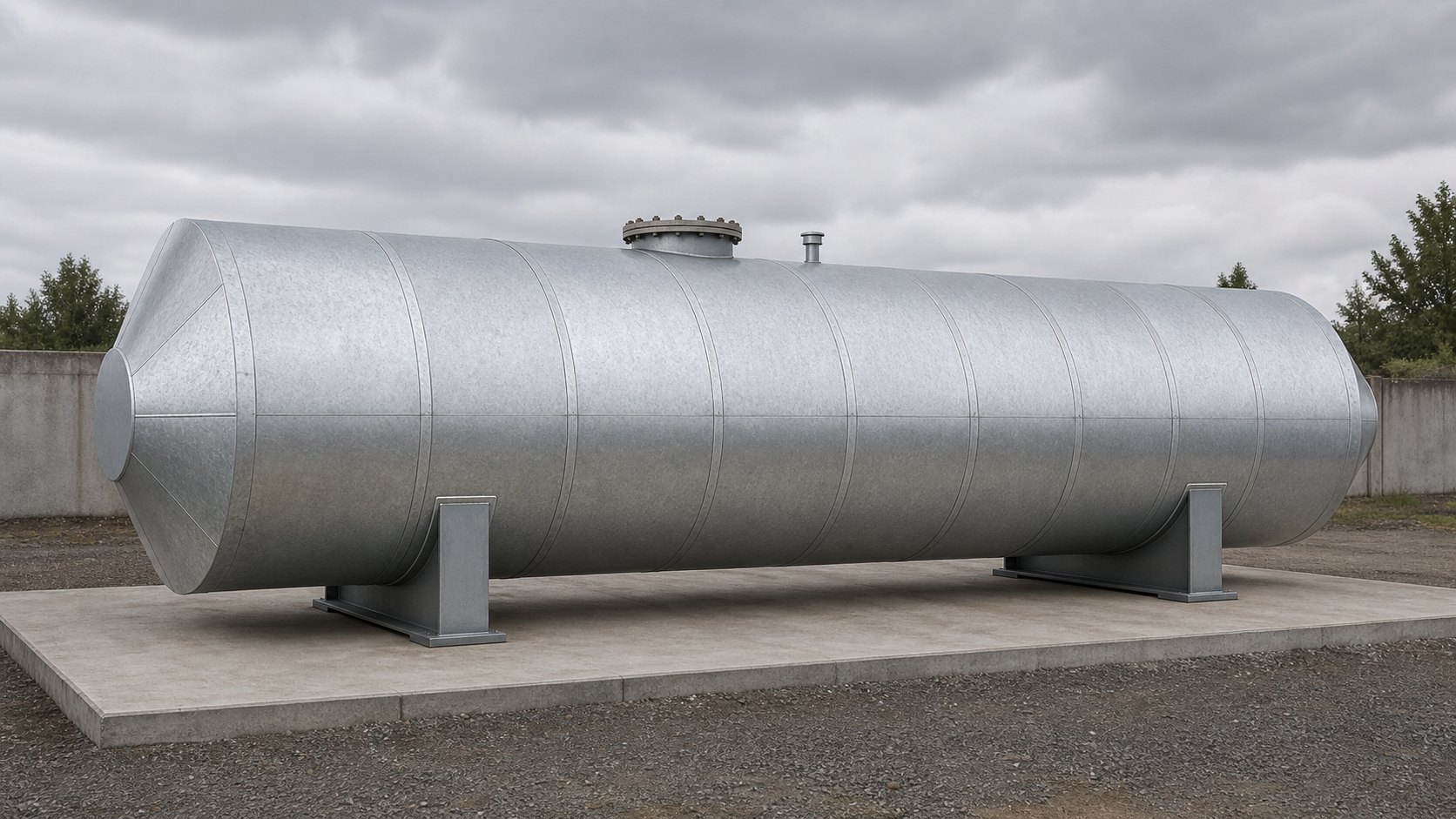

Теплоизоляция РГС: толщина, опорные кольца, мостики холода и защитная обшивка

Когда РГС нужна теплоизоляция

Изоляция требуется, когда необходимо ограничить тепловые потери, сохранить температуру вязкого продукта, исключить замерзание водной фазы, обеспечить технологический режим обогрева или снизить температуру наружной поверхности. Для холодных продуктов расчет может решать обратную задачу: ограничить теплоприток и не допустить конденсации влаги.

Сам по себе факт установки змеевика или электрообогрева не задает толщину. В расчет передают температуру продукта и окружающего воздуха, продолжительность расчетного режима, допустимые потери тепла, размеры резервуара, теплопроводность материала при рабочей температуре, условия размещения и коэффициенты теплоотдачи. Для периодической эксплуатации учитывают, сколько времени резервуар должен сохранять допустимую температуру после отключения обогрева.

По какому условию рассчитывают толщину

Полученное расчетом значение округляют до принятой толщины изделия с учетом уплотнения при монтаже. Указывать универсальные 50, 80 или 100 мм без исходных данных неправильно: одинаковые по объему резервуары могут иметь разные температуры, циклы работы и допустимые потери.

Состав конструкции от корпуса наружу

1. Стальной корпус. Сварные швы, патрубки, люки и места крепления должны быть приняты до закрытия изоляцией.
2. Антикоррозионное покрытие. Оно защищает сталь в замкнутом пространстве под утеплителем, где дефект трудно обнаружить.
3. Теплоизоляционный слой. Материал выбирают по рабочей температуре, теплопроводности, водопоглощению, плотности, горючести и стойкости к вибрации.
4. Крепеж и опорная система. Бандажи, шпильки, штифты и кольца удерживают материал, но не должны продавить его или создать некомпенсированные жесткие связи.
5. Пароизоляционный слой. Он нужен в конструкциях, где возможна диффузия водяного пара к холодной поверхности.
6. Защитная обшивка. Металлический покровный слой защищает утеплитель от осадков, ветра, ультрафиолета и механических повреждений.

Корпус под изоляцией нельзя оставлять без защиты

Даже герметичная на вид обшивка со временем получает воду через неплотные нахлесты, проходки и повреждения. Влага удерживается утеплителем, а поверхность корпуса скрыта от обычного осмотра. Поэтому подготовку стали и систему покрытия выбирают для условий эксплуатации под теплоизоляцией, а не только для открытой атмосферы.

Перед монтажом утеплителя проверяют степень подготовки поверхности, толщину и сплошность покрытия, выдержку до полного отверждения. Места приварки опорных элементов окрашивают после завершения сварки и контроля. Закрывать влажное, загрязненное или неотвержденное покрытие нельзя.

Опорные кольца и мостики холода

На горизонтальном цилиндре утеплитель и обшивка не должны висеть на случайных саморезах. Продольное сползание, ветровая нагрузка и собственная масса воспринимаются предусмотренной проектом системой крепления. Опорные кольца задают геометрию покровного слоя и передают нагрузку, но каждое металлическое ребро, напрямую связывающее горячий корпус с наружной обшивкой, становится мостиком холода.

Узел кольца проверяют одновременно по прочности и теплотехнике. Между несущим элементом и обшивкой предусматривают терморазрыв или прокладку, а вокруг кольца сохраняют проектную толщину утеплителя. Нельзя заменять расчетную деталь сплошным высоким ребром только потому, что так проще изготовить каркас: увеличатся теплопотери, а на наружной поверхности появятся холодные или горячие полосы.

Как выполнять защитную обшивку

Листы обшивки располагают с нахлестами, ориентированными по стоку воды. Верхний лист должен перекрывать нижний, а продольные стыки не следует размещать в зоне постоянного водосбора. Саморезы и заклепки крепят обшивку к предусмотренному каркасу, а не к стенке резервуара.

В верхней зоне особенно внимательно оформляют люки и патрубки: вода не должна собираться за воротником. В нижней зоне предусматривают капельник и возможность выхода случайной влаги, не создавая открытого пути для атмосферных осадков. Обшивка должна воспринимать ветровую нагрузку и температурное расширение без коробления и раскрытия стыков.

Днища, опоры и съемные участки

Короткие усеченно-конические днища РГС изолируют отдельными сегментами с надежным креплением по окружности. Геометрия сегментов должна повторять короткий переход, а не образовывать длинный декоративный конус. Стыки уплотняют и закрывают так, чтобы вода стекала наружу.

У седловых опор изоляционный контур обычно имеет сложный вырез. Здесь нельзя закрывать контрольные сварные швы, анкерные узлы и зоны, подлежащие периодическому осмотру. Для люков, фланцев, приборов и регулируемой арматуры применяют съемные короба или маты. Их демонтаж не должен требовать разрушения соседней обшивки.

Практический пример

Наземный РГС хранит мазут и поддерживает рабочую температуру системой внутреннего обогрева. Проектировщик определяет допустимые теплопотери по мощности змеевика и рассчитывает толщину минераловатного слоя по СП 61.13330.2012. После округления выбирается серийная толщина изделий, а для днищ разрабатывается отдельная раскладка сегментов.

В рабочей документации показывают антикоррозионное покрытие корпуса, шаг опорных колец, терморазрывы, направление нахлестов обшивки, съемный короб люка, фартуки у патрубков и завершение изоляции возле седел. В спецификации раздельно учитывают прямые участки, фасонные элементы, крепеж и запас на раскрой. При приемке проверяют не только общую толщину, но и отсутствие пустот, смятия и открытых водоприемных стыков.

Чек-лист приемки теплоизоляции РГС

1. Сверить материал и толщину утеплителя с расчетом и рабочими чертежами.
2. Проверить приемку сварных соединений и испытаний резервуара до закрытия корпуса.
3. Подтвердить подготовку поверхности, толщину и отверждение покрытия.
4. Проверить сплошность изоляции, плотность стыков и отсутствие смятых участков.
5. Сверить шаг, крепление и терморазрывы опорных колец и бандажей.
6. Проверить нахлесты, крепеж, герметизацию верхних проходок и нижний водоотвод.
7. Убедиться, что люки, фланцы, приборы и контрольные зоны остаются доступными.
8. Зафиксировать скрытые работы фотографиями и актами до монтажа обшивки.

Типичные ошибки

• толщину принимают по аналогии без теплотехнического расчета;
• утеплитель закрывают по влажному или неотвержденному покрытию;
• обшивку крепят через утеплитель непосредственно к корпусу;
• опорные кольца создают непрерывные мостики холода;
• нахлесты листов направлены навстречу стоку воды;
• вокруг верхних патрубков образуются карманы для осадков;
• утеплитель смят бандажами или имеет пустоты у днищ;
• изоляция перекрывает фланцевые соединения и зоны контроля опор;
• съемные короба невозможно демонтировать без повреждения соседних листов.

Связанные материалы

• РГС для мазута: обогрев, уклон, слив и очистка
• Коррозия РГС под седловыми опорами
• Монтаж РГС на фундамент
• Техническое диагностирование РГС

Нормативная документация

• СП 61.13330.2012 с изменениями № 1 и № 2 — тепловая изоляция оборудования и трубопроводов, расчет толщины, требования к материалам, покровным слоям и элементам крепления.
• ГОСТ 17032-2022 с поправкой ИУС 6-2023 — требования к проектированию, изготовлению и испытаниям горизонтальных стальных резервуаров для нефтепродуктов.
• ГОСТ 9.401-2018 с изменением № 1 и поправками — общие требования к лакокрасочным покрытиям для защиты от коррозии.
• ГОСТ 9.104-2018 с поправками — группы условий эксплуатации лакокрасочных покрытий.
• ГОСТ 9.402-2004 с поправкой ИУС 9-2006 — подготовка металлических поверхностей к окрашиванию.
• Рабочая документация на резервуар, теплотехнический расчет, технические данные производителя теплоизоляции и проект производства работ.
