Коррозия РГС под седловыми опорами: как найти скрытую зону
Седловая опора воспринимает нагрузку от корпуса, но одновременно перекрывает участок наружной поверхности. Если под опору попадает вода, грязь или повреждается покрытие, коррозия развивается там, где ее не видно при обычном обходе.
Практический смысл
Зону под опорой нельзя считать исправной только потому, что окрашенные поверхности вокруг нее выглядят хорошо.
Почему зона под опорой требует отдельного осмотра
У нижней образующей горизонтального резервуара собираются влага, песок и продукты старения покрытия. Седло затрудняет промывку, сушку и визуальный доступ. Если между корпусом и опорой нарушен проектный зазор, прокладка удерживает воду или повреждено покрытие, локальная коррозия может идти быстрее, чем на открытой части обечайки.
Опасность не в самом факте наличия опоры. Она необходима для передачи усилий на основание. Проблема появляется, когда состояние опорного узла оценивают отдельно от корпуса: смотрят на стойку и бетон, но не проверяют металл, покрытие и дренирование в зоне контакта.
Когда проверку нельзя откладывать
| Наблюдение | Что это может означать | Первое действие |
|---|---|---|
| Подтеки ржавчины из-под седла, вздутие или отслаивание покрытия рядом с ним. | Под покрытие попала влага; требуется оценить границы повреждения. | Зафиксировать участок, очистить доступную поверхность и включить его в программу обследования. |
| Трещины, просадка подливки, перекос стойки или смещение опоры. | Меняется передача нагрузки на корпус и возможно повреждение защитного слоя. | Проверить геометрию, основание и проектное решение по опорному узлу. |
| Длительное увлажнение площадки, отсутствие отвода воды, контакт с грунтом или мусором. | Созданы условия для наружной коррозии в нижней зоне обечайки. | Устранить источник увлажнения и определить, доступна ли поверхность для контроля. |
| Плановая диагностика, смена продукта, ремонт покрытия или подготовка к продлению ресурса. | Есть возможность оценить скрытую зону до того, как она станет причиной ограничения эксплуатации. | Предусмотреть карту толщин и доступ к участкам у каждой опоры. |
Как организовать осмотр
Начинают не с подъема резервуара. Сначала собирают паспорт, чертеж общего вида, данные о предыдущих ремонтах, типе покрытия и условиях эксплуатации. Затем осматривают основание, стойки, подливку, крепления, прилегающую поверхность корпуса и признаки удержания воды.
- Визуальный контроль: состояние покрытия, ржавые потеки, деформации седла, состояние сварных швов опоры и основания.

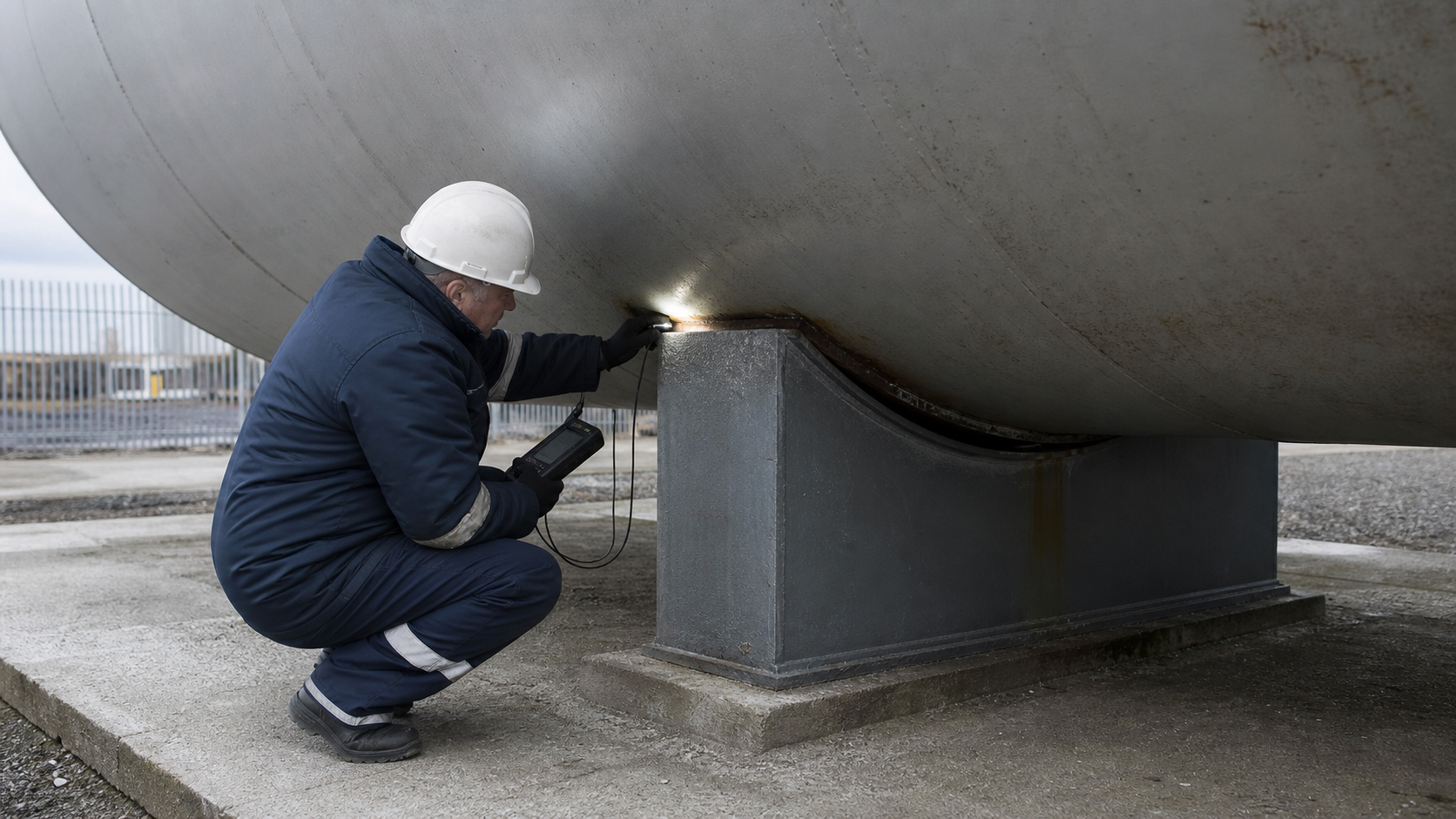

- Толщинометрия: точки измерений располагают не одной линией, а сеткой по доступной части нижней образующей до и после опоры. Конкретную карту задают программой обследования.
- Проверка доступа: если участок закрыт конструкцией, решение о разгрузке, временной опоре или демонтаже элемента принимает проектная организация. Самовольно поднимать заполненный РГС нельзя.
- Фиксация результата: привязка точек к оси резервуара, опоре и швам нужна, чтобы на следующем обследовании сравнивать те же зоны.
Как читать результаты толщинометрии
Одно минимальное показание еще не является готовым решением о ремонте. Его сопоставляют с номинальной толщиной по документации, допустимой толщиной для конкретного изделия, коррозионным припуском, формой дефекта и состоянием соседних участков. Отдельно оценивают, не попадает ли истончение в зону повышенных напряжений от опоры или рядом с кольцевым швом.
Если данные вызывают сомнения, участок очищают в необходимом объеме и расширяют сетку измерений. Решение «подкрасить и забыть» допустимо только после подтверждения, что несущая способность и герметичность не затронуты.
Пример рабочей ситуации
При обследовании РГС для дизельного топлива у одной седловой опоры обнаружили отслаивание покрытия и ржавый потек по нижней образующей. В доступной зоне очистили поверхность, выполнили измерения по сетке и сравнили их с документацией на резервуар. Сильнее всего истончение оказалось не в видимой части стойки, а на границе зоны, где вода задерживалась у поврежденного покрытия.
Дальнейшее решение включало устранение причины увлажнения, подготовку поверхности и восстановление покрытия. Вопрос о локальном ремонте металла или изменении опорного узла решают только по результатам обследования и проектной проверки, а не по внешнему виду пятна коррозии.
Ошибки, которые ускоряют проблему
- Окрашивать доступную кромку покрытия, не проверив толщину металла под опорой.
- Считать ржавый потек косметическим дефектом без поиска источника влаги.
- Переносить или разгружать опору без проекта производства работ и расчета временной схемы.
- Сравнивать результаты разных обследований без одинаковой привязки точек измерений.
- Закрывать отвод воды, доступ к опоре или маркировку резервуара после ремонта.
Нормативная документация
- ГОСТ 17032-2022 - требования к проектированию, изготовлению и испытаниям горизонтальных стальных резервуаров для нефтепродуктов объемом от 3 до 100 м3.
- СП 28.13330.2017 с действующими изменениями - защита строительных конструкций от коррозии; используется при выборе и организации антикоррозионной защиты в применимой части.
- Проектная и эксплуатационная документация конкретного РГС - первичный источник для номинальных толщин, конструкции опор, покрытия, допускаемых режимов и порядка обследования.
