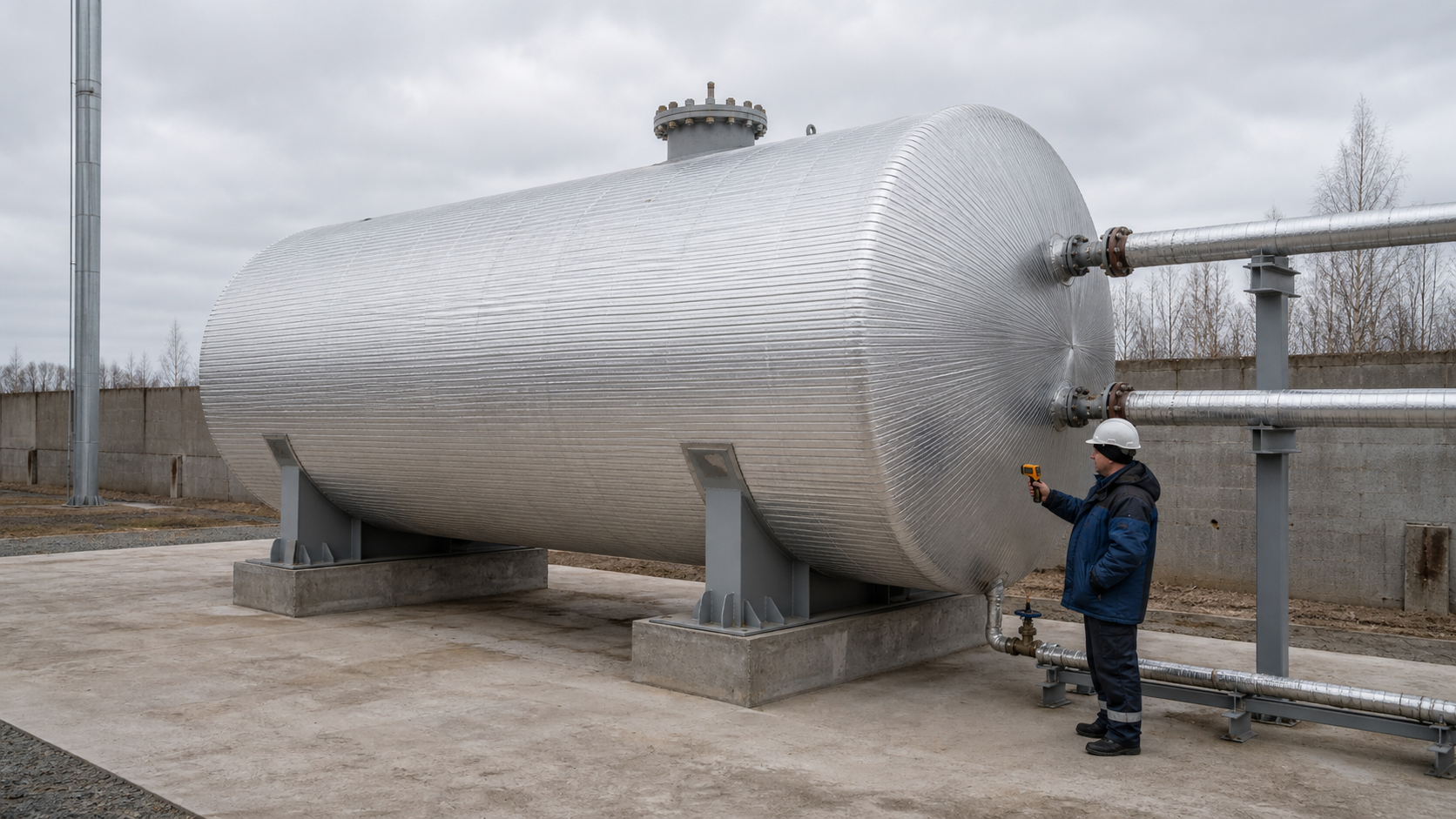

РГС для мазута: обогрев, уклон, слив и очистка резервуара
РГС для мазута нельзя выбирать только по объему. После охлаждения вязкий нефтепродукт хуже перекачивается, остается в холодных зонах и образует отложения. Поэтому резервуар, теплоизоляцию, систему обогрева, уклон, приемо-раздаточную обвязку и доступ для очистки нужно проектировать как единую технологическую систему.
Главная задача
Обеспечить прием, хранение и выдачу продукта без холодных зон, перегрева, недоступных отложений и чрезмерного несливаемого остатка.
Почему обычной спецификации РГС недостаточно
Марка «мазут» сама по себе не задает проектные температуры и способ обогрева. У разных партий отличаются вязкость, температура текучести, содержание воды и механических примесей. Кроме того, один резервуар работает как суточная расходная емкость, другой принимает холодный продукт из автоцистерны, а третий неделями находится в режиме хранения.
До выбора конструкции нужно описать не только продукт, но и все операции: прием, выдержку, поддержание температуры, разогрев после простоя, рециркуляцию, выдачу, опорожнение и очистку. Иначе отдельные узлы могут быть исправны, а вся система останется неработоспособной.
| Исходные данные | На что влияют | Что нельзя принимать «по привычке» |
|---|---|---|
| Марка и паспорт партии продукта | Материалы, режим хранения, контроль качества и совместимость с предыдущим продуктом. | Нельзя считать все темные нефтепродукты одинаковыми. |
| Зависимость вязкости от температуры | Выбор насоса, диаметров трубопроводов, времени циркуляции и температуры выдачи. | Нельзя назначать температуру только по предыдущему объекту. |
| Температура текучести и застывания | Минимально допустимое состояние продукта в резервуаре и обвязке. | Нельзя ориентироваться только на температуру воздуха. |
| Приемная температура и расход | Нужная тепловая мощность, скорость восстановления режима и запас продукта. | Нельзя смешивать режим поддержания и разогрева холодной партии. |
| Вода и механические примеси | Дренаж, нижняя зона, периодичность очистки и контроль коррозии. | Нельзя проектировать нижнюю часть без удаления осадка. |
Рабочие режимы задают до расчета обогрева
Система обогрева должна отвечать конкретному сценарию. Поддержание температуры заполненного резервуара компенсирует теплопотери. Разогрев после длительного простоя дополнительно требует поднять температуру массы продукта за заданное время. Прием холодной партии создает третий режим, а выдача через наружную обвязку - четвертый.
- Прием: температура и расход поступающего мазута, возможность одновременной рециркуляции.
- Хранение: минимальный и максимальный уровни, длительность простоя, допустимый диапазон температур.
- Разогрев: начальное состояние продукта, требуемое время выхода на режим и доступная мощность теплоносителя.
- Выдача: расход насоса, длина наружной трассы, температура у всасывающего патрубка и на входе в оборудование.
- Опорожнение: допустимый остаток, способ удаления воды и осадка, возможность промывки.
Одна цифра «температура хранения» не заменяет эту режимную карту. В проекте фиксируют, кто задает температуру продукта, кто рассчитывает тепловой баланс и какие блокировки должны остановить нагрев.
Как выбирают схему обогрева
| Решение | Когда рассматривают | Что проверить в проекте |
|---|---|---|
| Внутренний змеевик | Нужно передавать тепло непосредственно продукту через пар, горячую воду или иной теплоноситель. | Материал, давление теплоносителя, площадь теплообмена, компенсацию температурных деформаций, опоры, дренирование и испытания контура. |
| Внешняя рециркуляция через теплообменник | Нужен управляемый разогрев потока и перемешивание объема без большого внутреннего нагревателя. | Забор и возврат продукта, насос, холодный пуск, защиту от работы без протока, очистку теплообменника и мертвые зоны. |
| Локальный подогрев зоны забора | Основной объем допускается хранить при более низкой температуре, а перед выдачей требуется подготовить продукт у приемного патрубка. | Размер прогреваемой зоны, время готовности, риск перегрева и работу при минимальном уровне. |
| Электрический обогрев корпуса или трубопроводов | Нужно компенсировать потери на отдельных наружных участках или нет подходящего жидкого теплоносителя. | Взрывопожарную безопасность, температурные датчики, равномерность теплового контакта, автоматику и ремонтопригодность. |
Поверхность нагревателя не должна создавать локальное разложение или коксование продукта. Допустимые температуры, теплоноситель и алгоритм управления определяют по свойствам конкретного мазута и технологическому заданию. Автоматика должна исключать работу нагревателя без достаточного покрытия продуктом. Универсальной мощности «на кубометр» для всех РГС не существует.
Отдельно проверяют утечку теплоносителя в продукт. Для парового змеевика предусматривают отвод конденсата, возможность опорожнения, доступ к соединениям и контроль герметичности после изготовления и ремонта.
Теплоизоляция должна оставаться сухой и обслуживаемой
Толщину теплоизоляции выбирают по расчетным теплопотерям, климату, температуре продукта и режиму работы. Наружная обшивка защищает утеплитель от осадков и механических повреждений, но не должна скрывать течи и коррозию без возможности осмотра.
- герметизируют верхние стыки облицовки и места прохода патрубков;
- предусматривают съемные участки у люков, арматуры и контрольных точек;
- не допускают водяных карманов в нижней части кожуха;
- учитывают температурное перемещение облицовки отдельно от корпуса;
- защищают теплоизоляцию в зонах площадок, лестниц и обслуживания;
- оставляют возможность проверить металл в местах повышенного риска коррозии.
Намокший утеплитель увеличивает теплопотери и создает условия для коррозии под изоляцией. Поэтому конструкция кожуха и программа осмотров так же важны, как расчет его толщины.
Уклон, слив и несливаемый остаток
Уклон резервуара назначают совместно с расположением седловых опор, заборного патрубка, дренажа и системой измерения уровня. Его нельзя получать случайной разностью отметок при монтаже. Изменение положения корпуса влияет на нагрузку в опорах, градуировочную таблицу и фактический остаток.
- Определяют расчетную низшую зону РГС и место накопления воды и осадка.
- Размещают рабочий забор так, чтобы насос не захватывал плотный осадок при обычной эксплуатации.
- Предусматривают отдельное удаление воды и загрязненного остатка в безопасную приемную систему.
- Проверяют, что дренажная и приемо-раздаточная линии сохраняют текучесть после остановки.
- Связывают фактический уклон с градуировкой, сигнализацией уровня и предельными режимами наполнения.
Стремление получить «нулевой остаток» может привести к подсосу осадка, забивке линии и нестабильной работе насоса. Правильная цель - управляемый остаток, который можно безопасно удалить при обслуживании.
Обвязка не должна остывать раньше резервуара
Даже хорошо прогретый РГС не выдаст продукт, если мазут застыл в коротком необогреваемом участке между патрубком, арматурой и насосом. Тепловую схему продолжают до фактической границы, где температура продукта уже обеспечивается другим оборудованием.
- приемо-раздаточные, дренажные и рециркуляционные линии проверяют на возможность полного или контролируемого опорожнения;
- арматуру располагают так, чтобы ее можно было обслуживать без разрушения всей теплоизоляции;
- опоры трубопроводов не должны передавать неучтенные усилия и моменты на патрубки резервуара;
- в нижних точках не оставляют неуправляемые карманы продукта;
- температурные датчики ставят там, где они характеризуют продукт, а не только нагретую стенку;
- алгоритм пуска исключает включение насоса до подготовки всасывающей линии.
Схему рециркуляции проверяют по всему объему. Если возврат расположен рядом с забором, поток может замкнуться по короткому пути, а дальняя часть РГС останется холодной.
Очистку проектируют вместе с резервуаром
Мазут оставляет отложения, которые уменьшают полезный объем, ухудшают теплообмен и закрывают нижнюю часть корпуса. Если люк, внутренний змеевик и перегородки размещены без учета очистки, эксплуатационная проблема превращается в сложный ремонт.
| Что предусмотреть | Инженерный смысл |
|---|---|
| Размер и положение люка | Доступ людей, инструмента, промывочного оборудования и удаление отложений после безопасной подготовки резервуара. |
| Проходы вокруг змеевика | Осмотр швов, очистка нижней образующей и ремонт опор нагревателя. |
| Точки промывки и удаления стоков | Управляемый сбор загрязненного продукта и промывочной среды без сброса на площадку. |
| Съемные элементы теплоизоляции | Контроль корпуса у люка, патрубков и участков возможной течи. |
| Безопасное отключение обвязки | Изоляция РГС, опорожнение, вентиляция и подготовка к газоопасным работам. |
Перед очисткой РГС опорожняют, охлаждают, отключают и при необходимости физически отсоединяют от действующих коммуникаций, затем выполняют газоосвобождение и контроль воздушной среды. Порядок зачистки, газоанализа, допуска внутрь, защиты от пирофорных отложений и обращения с отходами разрабатывает эксплуатирующая организация с учетом фактического продукта и опасностей объекта. Статья не заменяет проект производства работ и нарядно-допускную систему.
Практический пример: расходный РГС-75 для котельной
Рассмотрим условный проект РГС-75 для запаса мазута на промышленной котельной. Поставка приходит партиями, зимой возможен длительный простой, а котельная должна уверенно запустить подачу после перерыва. В исходных данных есть паспорт продукта, климатическая температура площадки, суточный расход, характеристики доступного теплоносителя и требуемое время готовности.
- Технолог разделяет режим поддержания температуры и разогрева после простоя. Для каждого режима задают начальное состояние, уровень продукта и требуемое время.
- Теплотехник рассчитывает потери через корпус, днища, опоры, люки и наружную обвязку, затем проверяет мощность змеевика и теплоизоляции.
- Змеевик разбивают так, чтобы прогревать зону забора и основную массу продукта, но оставить проходы для очистки и контроля корпуса.
- РГС устанавливают с проектным уклоном к зоне дренажа. Рабочий забор располагают выше зоны осадка, а загрязненный остаток удаляют отдельной операцией.
- Приемо-раздаточную линию, арматуру и участок до насоса включают в общую тепловую схему. Опоры трубопроводов рассчитывают без передачи случайных нагрузок на патрубки.
- Температуру контролируют не в одной точке: датчики должны обнаружить холодную зону и исключить перегрев рядом со змеевиком.
- В документации фиксируют доступ к люку, съемные участки изоляции, порядок опорожнения и места подключения оборудования для очистки.
Результат примера - не типовая мощность нагревателя, а согласованная схема, в которой каждый узел рассчитан под один и тот же режим эксплуатации.
Что передать в задание на проектирование
| Раздел исходных данных | Минимальный состав |
|---|---|
| Продукт | Наименование и марка, паспорт качества, плотность, вязкость при рабочих температурах, температура текучести или застывания, вода и примеси. |
| Режимы | Объем партий, уровни, время хранения, прием и выдача, длительность простоя, требуемое время разогрева. |
| Площадка | Климат, фундамент, отметки, компоновка, проезды, пожарные требования и условия обслуживания. |
| Теплоноситель | Вид, давление, температуры, доступный расход, качество, схема возврата и ограничения источника тепла. |
| Обвязка | Расходы, насосы, трассы, арматура, рециркуляция, дренаж, продувка и границы смежных разделов. |
| Эксплуатация | Периодичность очистки, способ удаления отходов, доступ внутрь, контроль температуры и действия при отказе обогрева. |
Типичные ошибки
- выбирать РГС только по номинальному объему и не запрашивать свойства продукта;
- назначать температуру хранения и мощность нагревателя по чужому объекту;
- считать только теплопотери, не проверяя разогрев после простоя и прием холодной партии;
- прогревать корпус, но оставлять без обогрева сливную арматуру и всасывающую линию;
- располагать забор и возврат рециркуляции рядом, создавая короткий контур;
- получать уклон случайной регулировкой опор без учета нагрузок и градуировки;
- закрывать теплоизоляцией места течи, контроля и обслуживания;
- заполнять нижнюю часть змеевиком так, что удалить отложения невозможно;
- не предусматривать безопасный сбор дренажа и отходов очистки;
- считать температуру стенки показателем равномерного прогрева всего продукта.
Связанные материалы
- Выбор способа обогрева резервуара - сравнение основных схем и их ограничений.
- Расчет змеевика обогрева - исходные данные и тепловая проверка внутреннего нагревателя.
- Проверка теплового режима резервуара - причины холодных зон и нехватки мощности.
- Монтажный уклон РГС - выверка опор, отметок и подливки.
- Учет уклона при градуировке РГС - связь уровня, геометрии и фактического объема.
- Нагрузки от обвязки на патрубки РГС - данные для расчетной проверки узлов.
- Техническое диагностирование РГС - обследование корпуса, швов, патрубков и опор.
- Проектирование резервуаров РГС - расчет, КМ/КМД, обвязка и рабочая документация.
Нормативная документация
- ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с поправкой - требования к проектированию, изготовлению и испытанию РГС объемом от 3 до 100 м³ в пределах области применения стандарта.
- ГОСТ 10585-2013 «Топливо нефтяное. Мазут. Технические условия» с изменениями - характеристики и требования к нефтяному топливу, которые учитывают вместе с паспортом конкретной партии.
- ТР ТС 013/2011 «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и мазуту» с изменениями - обязательные требования к мазуту в пределах области применения регламента.
- ГОСТ 1510-2022 «Нефть и нефтепродукты. Маркировка, упаковка, транспортирование и хранение» с действующими поправками - требования к хранению и обращению с нефтепродуктами.
- ГОСТ 20287-2023 «Нефтепродукты. Методы определения температур текучести и застывания» с поправками - методы определения свойств, влияющих на тепловой режим и перекачиваемость продукта.
- СП 155.13130.2014 «Склады нефти и нефтепродуктов. Требования пожарной безопасности» с изменениями № 1 и № 2 - учитывают при размещении и проектировании РГС на складах нефти и нефтепродуктов в пределах области применения; к котельной или технологической установке его не относят автоматически.
- ФНП «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора от 15.12.2020 № 529 в действующей редакции, - применяют к соответствующим опасным производственным объектам в пределах действия правил.
- Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» - общие требования пожарной безопасности объекта.
- Паспорт продукта, технологическое задание, проект теплоизоляции, схема автоматизации и руководство по эксплуатации - определяют фактические температуры, режимы, блокировки и обслуживание конкретного РГС.
