Температурная компенсация трубопроводов СУГ у емкости: трасса, компенсатор и опоры
Трубопровод жидкой или паровой фазы меняет длину при нагреве и охлаждении. Если трассу жестко зажать или заставить штуцер сосуда работать как опору, температурное перемещение превращается в усилие на сварной узел, арматуру и корпус емкости. Поэтому обвязку рассчитывают как систему: трасса, опоры, компенсирующий участок и допустимые нагрузки на штуцеры.
Главный принцип
Емкость не должна исправлять ошибки трассировки. Температурные перемещения направляют опорами и воспринимают гибкостью трубопровода или рассчитанным компенсатором.
Почему обвязку нельзя собирать «по месту»
На монтажной площадке трубопровод выглядит жестким, но в работе он перемещается. На него одновременно действуют температура, давление, собственная масса, масса СУГ, вес арматуры, трение в опорах, вибрация оборудования и возможная осадка оснований. При испытании добавляется масса испытательной среды.
| Воздействие | Что происходит без проверки | Что задают в проекте |
|---|---|---|
| Температурное удлинение | Труба давит на штуцер, изгибает участок у арматуры или сходит с опоры. | Расчетный диапазон температур, гибкую конфигурацию трассы и направления перемещений. |
| Масса трубы, среды и арматуры | Появляются провисание, перегрузка фланца и дополнительный момент на штуцере. | Типы, отметки и шаг опор по расчету, отдельную поддержку тяжелой арматуры. |
| Осадка и монтажные отклонения | Проектные зазоры исчезают, подвижная опора становится неподвижной. | Допуски, регулируемые элементы и контроль положения после монтажа. |
| Пуск, останов и испытание | Схема, нормальная в одном режиме, перегружается в другом. | Набор расчетных состояний, а не только рабочую температуру. |
Универсальной схемы для любой емкости СУГ нет. Область требований зависит от назначения объекта: резервуарная установка, ГНС, ГНП, АГЗС, сеть газопотребления или технологическая установка предприятия. До расчета фиксируют нормативные границы объекта и принадлежность каждого участка трубопровода.
Сначала разделяют линии и расчетные режимы
На технологической схеме жидкая и паровая фазы показываются отдельно. Для каждой линии нужны собственные параметры и сценарии работы. Нельзя назначить одинаковые опоры и компенсацию только потому, что трубы проходят рядом.
- Линия жидкой фазы проверяется с учетом массы продукта, возможного запертого объема между закрытой арматурой и режима заполнения или выдачи.
- Линия паровой фазы может иметь другую температуру, диаметр, направление движения и требования к дренированию.
- Сливоналивная линия дополнительно связана с переключениями арматуры, насосом или транспортной емкостью.
- Дренаж, продувка и сброс назначаются технологической схемой; их нельзя дорисовывать как удобные ответвления на монтаже.
Для расчета собирают минимум: состав СУГ, расчетные давление и температуру, рабочий диапазон температур, расход, материал и размеры трубы, координаты штуцеров, массу арматуры, положение оборудования, климат, возможную осадку и допустимые нагрузки на штуцеры от изготовителя или расчета сосуда.
Сколько перемещения дает температура
Свободное температурное удлинение прямого участка оценивают базовой зависимостью:
- ΔL - изменение длины рассматриваемого участка трубопровода, м или мм.
- α - коэффициент линейного температурного расширения материала трубы, 1/°C.
- L - расчетная длина участка между точками, определяющими его перемещение, м.
- ΔT - разность между расчетной температурой трубопровода и температурой замыкания монтажной схемы, °C.
Эта формула дает только свободное перемещение. Она не подбирает П-образный участок, сильфонный компенсатор или опоры и не определяет усилие на штуцере. Для этого нужна расчетная модель гибкости трубопровода.
Практический пример: стальная линия длиной 20 м
Рассмотрим предварительную оценку для стального трубопровода между расчетными точками. Длина участка 20 м, температура замыкания при монтаже 10 °C, максимальная расчетная температура 70 °C. Для ориентировочной оценки примем α = 12 · 10-6 1/°C.
Полученные 14,4 мм нельзя просто «оставить у фланца». Проектировщик проверяет, куда фактически пойдет перемещение, как работает каждый поворот, не заклинит ли подвижная опора и какие силы и моменты придут на штуцер. В расчет включают наружный диаметр и толщину трубы, модуль упругости при температуре, отводы, тройники, арматуру, жесткость компенсатора, трение в опорах и все рабочие состояния.
Если прямой участок нагревается и упирается в две жесткие точки, небольшое геометрическое удлинение может создать значительные реакции. Поэтому сама цифра ΔL нужна как исходная оценка, а не как готовый результат проектирования.

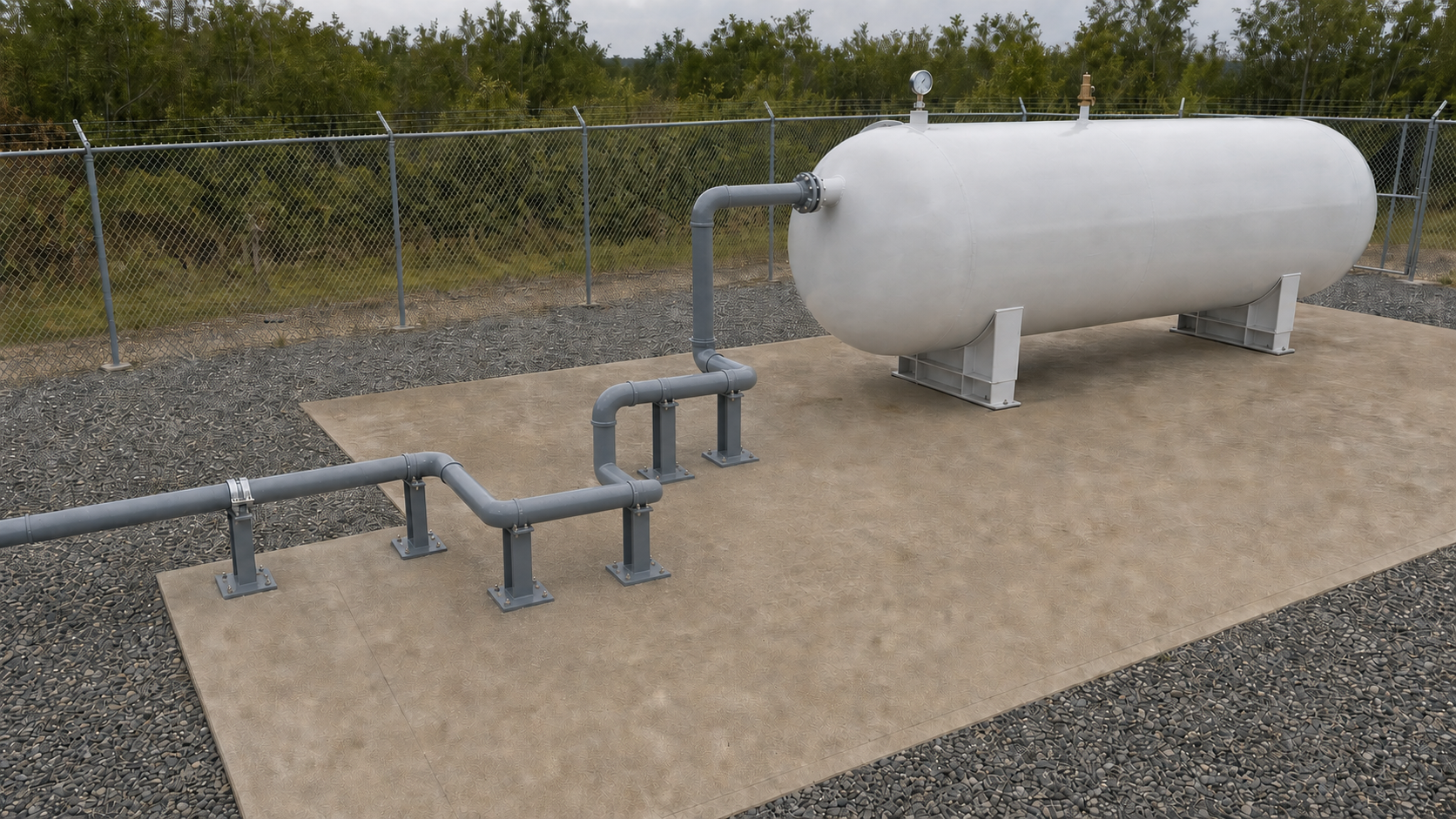

Самокомпенсация трассы или отдельный компенсатор
Первым рассматривают естественную гибкость трубопровода: повороты и П-образные участки позволяют принять перемещение изгибом участков трубы. Отдельный компенсатор применяют, когда гибкости трассы недостаточно или компоновка не позволяет получить требуемую податливость.
| Решение | Преимущество | Что обязательно проверить |
|---|---|---|
| Самокомпенсация поворотами трассы | Нет дополнительного герметизируемого элемента; понятна визуальная проверка. | Напряжения, перемещения, габарит, дренирование, опоры и реакции на штуцеры. |
| П-образный участок | Можно получить податливость в заданном направлении. | Размер плеч, плоскость работы, устойчивость, собственную массу и расстановку опор. |
| Сильфонный компенсатор | Компактно воспринимает предусмотренное изготовителем перемещение. | Тип перемещения, ход, жесткость, ресурс, давление, температуру, направляющие и неподвижные опоры по паспорту. |
Фраза «поставим сильфон и снимем все нагрузки» неверна. Компенсатор сам создает реакции, а без правильных направляющих и неподвижных опор может потерять устойчивость или получить непроектное смещение. Сальниковые компенсаторы для трубопроводов групп А и Б в области применения ГОСТ 32569 не допускаются; применимость самого стандарта к конкретному объекту подтверждают в проекте.
Что делают трубопроводные опоры
| Тип опоры | Функция | Типичная ошибка |
|---|---|---|
| Неподвижная | Фиксирует расчетную точку и передает продольные и поперечные реакции на строительную конструкцию. | Ставится у штуцера «для надежности» без проверки реакции на сосуд. |
| Направляющая | Разрешает движение вдоль заданной оси и ограничивает уход трубы в сторону. | Монтажный зазор отсутствует, поэтому опора начинает работать как неподвижная. |
| Скользящая | Несет вертикальную нагрузку и позволяет расчетное перемещение по опорной поверхности. | Трубу приваривают к опоре, зажимают хомутом или блокируют покрытием и мусором. |
| Подвеска или пружинная опора | Поддерживает участок при заметных вертикальных перемещениях, если такое решение обосновано расчетом. | Диапазон и настройка не соответствуют фактической отметке трубопровода. |
Арматура не должна выполнять функцию опоры. Тяжелый клапан, фильтр или привод поддерживают так, чтобы их масса и монтажный момент не передавались на ближайший штуцер сосуда. Фактическое положение опор после монтажа сверяют с проектными марками, направлениями движения и зазорами.
Как нагрузка доходит до штуцера емкости
Расчет трубопровода выдает шесть компонентов воздействия в точке присоединения: три силы и три момента. Эти значения передают разработчику или изготовителю сосуда для проверки штуцера и корпуса. Допустимая нагрузка не определяется диаметром фланца и не берется из чужой таблицы.
- вес трубы, продукта и арматуры формирует вертикальную силу и изгибающий момент;
- температурное перемещение между закреплениями создает продольные и поперечные реакции;
- несоосность при монтаже добавляет предварительное натяжение еще до пуска;
- осадка фундамента емкости или эстакады меняет расчетную геометрию;
- вибрация от насоса или компрессора требует отдельной динамической проверки.
Подробнее состав нагрузок и границы ответственности разобраны в статье «Нагрузки от трубопроводов на патрубки резервуара: что передать в проект».
Какие состояния включают в расчет
- Монтажное состояние: фактическая температура замыкания, временные опоры и отсутствие продукта.
- Нормальная работа: минимальная и максимальная расчетные температуры, давление и масса среды.
- Пуск и останов: неравномерный прогрев, переключение потоков и переходные режимы.
- Испытание: давление, масса испытательной среды и временные заглушки.
- Осадка и смещение: предусмотренные проектом перемещения емкости, эстакады и фундаментов.
- Особые воздействия: сейсмика, вибрация и иные случаи, если они относятся к площадке и технологии.
Холодная растяжка или сжатие допускаются только как рассчитанная монтажная операция с указанной величиной и температурой выполнения. Подтягивать трубопровод к фланцу талями или болтами, чтобы устранить несовпадение, нельзя считать компенсацией.
Что проверить перед приемкой обвязки
| Проверка | Что должно быть подтверждено |
|---|---|
| Трасса | Соответствие изометрии, отсутствие самовольных поворотов, укорочений и новых жестких участков. |
| Опоры | Марки, координаты, отметки, зазоры, направление скольжения, крепление к основанию и состояние покрытия. |
| Компенсирующий участок | Геометрия, монтажная настройка, свободный ход и отсутствие контакта с соседними конструкциями. |
| Штуцеры и фланцы | Соосность без принудительной стяжки, отсутствие видимого увода, комплектность крепежа и прокладок. |
| Сварка и контроль | Прослеживаемость швов, ВИК и предусмотренные проектом методы НК, исполнительные схемы. |
| Испытания | Готовность опор к испытательной нагрузке, оформленные результаты прочности и герметичности в принятом объеме. |
После испытаний и первого выхода на рабочую температуру проверку повторяют: труба должна занять расчетное положение, не сойти с опор и не выбрать предусмотренные зазоры в неправильном направлении.
Типичные ошибки
- неподвижную опору размещают по удобству металлоконструкции, а не по расчетной схеме;
- самокомпенсацию считают достаточной только потому, что в трассе есть два отвода;
- скользящую опору приваривают к трубе или полностью затягивают хомут;
- вес арматуры передают на короткий участок между опорой и штуцером;
- сильфонный компенсатор устанавливают без направляющих, паспорта и монтажной настройки;
- после изменения отметки емкости или трубопровода расчет не пересматривают;
- при приемке проверяют герметичность, но не фактические зазоры и положение подвижных опор.
Главная ошибка одна: рассматривать емкость, трубопровод и опоры как разные задания. На площадке они работают совместно, поэтому расчетные данные и монтажные допуски должны быть согласованы между разделами проекта.
Что должно быть в проекте
- технологическая схема с разделением жидкой и паровой фаз, направлением потоков и назначением арматуры;
- изометрии с размерами, отметками, маркировкой линий и привязкой опор;
- расчет гибкости с силами и моментами на штуцерах и опорах;
- таблица опор с типом, нагрузкой, перемещением, зазором и строительным заданием;
- данные компенсатора и монтажная настройка, если он предусмотрен;
- требования к материалам, сварке, НК, испытаниям и исполнительной документации.
Если нужен полноценный проект резервуара и его обвязки, расчет трубопровода нужно увязать с проверкой штуцеров, опор сосуда, фундаментов и технологической схемой.
Нормативная документация
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» - требования к проектированию и изготовлению оборудования с учетом давления, температуры, внешних нагрузок и реакций от присоединенных элементов.
- Приказ Ростехнадзора № 532 от 15.12.2020 - ФНП для объектов, использующих СУГ; редакция актуализирована в 2026 году, срок действия продлен приказом № 62 от 03.03.2026 до 1 сентября 2032 года.
- Приказ Ростехнадзора № 536 от 15.12.2020 - ФНП по оборудованию, работающему под избыточным давлением; статус документа необходимо повторно проверять для проектов после 1 января 2027 года.
- СП 62.13330.2011 «Газораспределительные системы» - применяется в соответствующей области к резервуарным установкам и газопроводам жидкой и паровой фаз.
- ГОСТ 32569-2013 «Трубопроводы технологические стальные» - требования к компенсации, опорам, монтажу и эксплуатации в пределах области применения стандарта.
- ГОСТ 34233.3-2017 - расчет укрепления отверстий и проверка узлов сосудов при действии внешних нагрузок на штуцеры.
Конкретный набор документов определяют по типу объекта, назначению участка и границам применения норм. ГОСТ 32569 нельзя автоматически распространять на любую резервуарную установку без проверки применимости.
