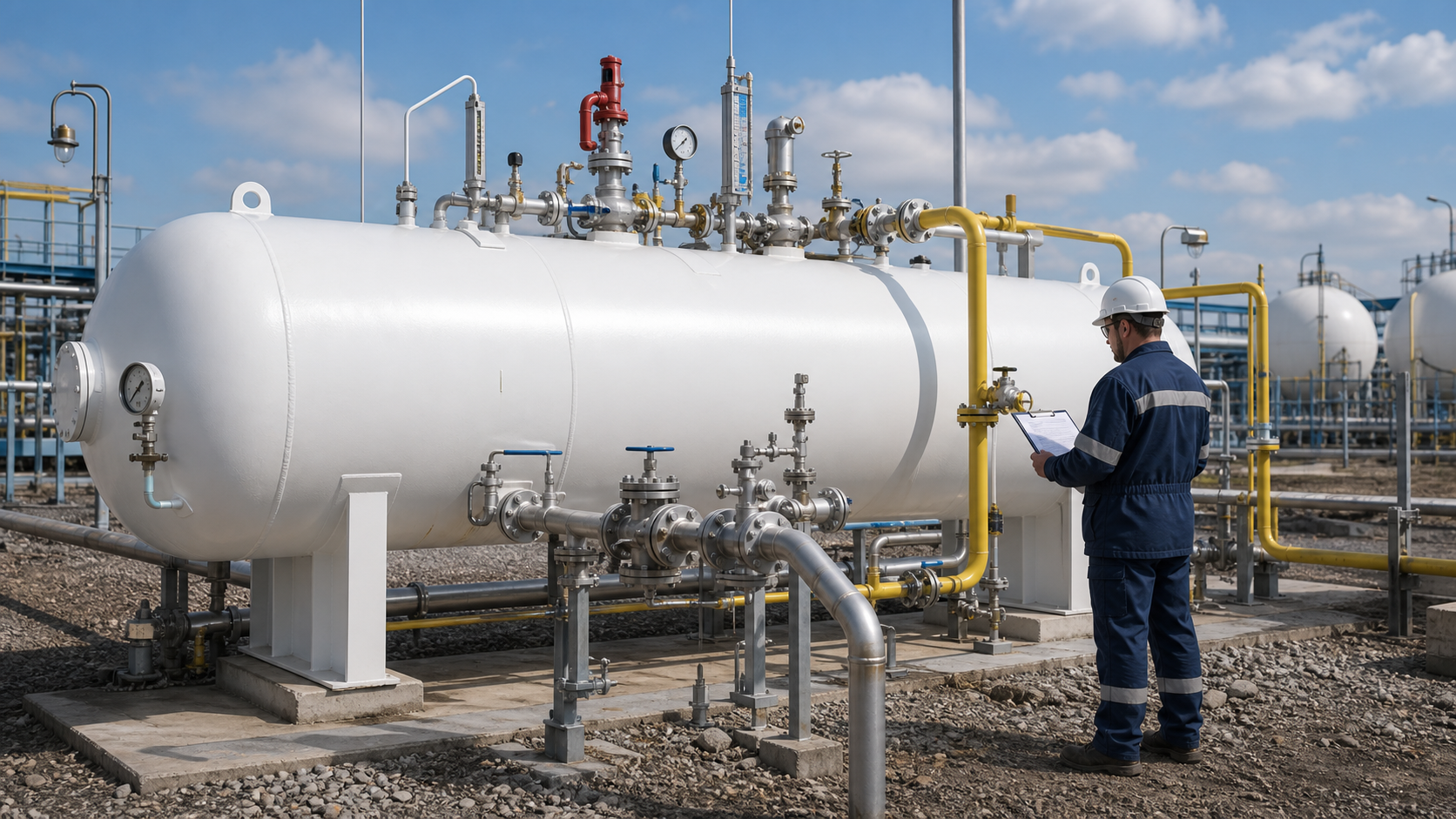

Арматура емкости СУГ: предохранительный клапан, уровнемер, манометр и запорная арматура
Емкость СУГ нельзя рассматривать как просто горизонтальный бак с несколькими штуцерами. Это сосуд под давлением, и его арматура работает как часть системы безопасности: ограничивает давление, показывает уровень и состояние среды, позволяет отключать участки обвязки и дает персоналу понятную картину перед сливом, заправкой и обслуживанием.
Почему арматуру нельзя выбирать «по привычке»
У емкости СУГ ошибка в арматуре редко остается только монтажной мелочью. Неподходящий предохранительный клапан, неудобно установленный манометр, нечитабельный уровнемер или запорная арматура без понятной схемы обслуживания напрямую влияют на безопасность, приемку и дальнейшую эксплуатацию.
В проекте нужно заранее связать между собой расчетное давление, рабочую среду, температуру, объем, способ установки емкости, схему заполнения и слива, требования к обслуживанию и перечень приборов. Если арматуру добавить в конце «по месту», можно получить конфликт с площадкой обслуживания, трубопроводом, направлением сброса, доступом к проверке или требованиями промышленной безопасности.
Что обычно входит в узел арматуры емкости СУГ
| Элемент | Зачем нужен | Что проверить в проекте |
|---|---|---|
| Предохранительный клапан | Защищает сосуд от недопустимого превышения давления. | Параметры настройки, пропускную способность, направление сброса, возможность проверки и отсутствие запорных ошибок перед клапаном. |
| Манометр | Показывает фактическое давление в сосуде или участке обвязки. | Диапазон измерения, место установки, читаемость, наличие отсечного устройства и возможность безопасной замены или поверки. |
| Уровнемер | Позволяет контролировать заполнение и не допускать опасной ошибки по уровню. | Тип прибора, рабочие условия, доступность считывания, связь с технологией заправки и требованиями оператора. |
| Запорная арматура | Разделяет емкость, трубопроводы и приборы при эксплуатации, ремонте и аварийных действиях. | Назначение каждого крана, положение при нормальной работе, пломбировку или фиксацию, маркировку и доступность ручного управления. |
| Штуцера и патрубки | Обеспечивают подключение приборов, линий жидкой и паровой фазы, дренажа и технологической обвязки. | Диаметр, положение, усиление, сварку, контроль, расстояния до опор и удобство монтажа трубопроводов. |
Предохранительный клапан: главный элемент защиты
Предохранительный клапан не подбирают только по условному проходу. Его задача - сбросить среду при опасном росте давления, поэтому важны расчетные параметры сосуда, свойства СУГ, температура, возможный тепловой нагрев, условия сброса и требования изготовителя арматуры.
В проекте нужно показать не только сам клапан, но и то, как он установлен: доступ для обслуживания, отсутствие случайного перекрытия защитной линии, направление сброса, защита от повреждений и понятная связь с паспортом сосуда. Особенно опасна ситуация, когда клапан есть в спецификации, но в компоновке он оказывается неудобным для проверки или его можно ошибочно отсечь запорной арматурой.
Манометр и уровнемер: приборы должны быть рабочими, а не декоративными
Манометр и уровнемер часто воспринимают как мелкую комплектацию, но именно по ним оператор принимает решение перед заправкой, сливом и обслуживанием. Прибор должен быть читаемым с рабочего места, иметь понятную шкалу, соответствовать рабочим условиям и не попадать в зону, где его легко повредить при эксплуатации.
Для уровнемера важно не только наличие шкалы. Нужно понимать, какой уровень считается допустимым, как прибор связан с технологией заполнения, есть ли возможность проверки показаний и что делает персонал при расхождении фактического уровня с ожидаемым. В нормальном проекте это отражается не одной строкой в спецификации, а общей логикой узла.
Чек-лист для задания на проектирование
- назначение емкости СУГ, объем, рабочее и расчетное давление;
- наземное или подземное исполнение, условия площадки и доступ к обслуживанию;
- температурный диапазон, режим заполнения, слива и хранения;
- требования к предохранительным клапанам, манометрам, уровнемерам и запорной арматуре;
- схема жидкой и паровой фазы, дренажа, продувки и аварийных действий;
- перечень документов, паспортов, сертификатов и протоколов, которые должны быть переданы до пуска.
Типовые ошибки
| Ошибка | К чему приводит | Как сделать правильно |
|---|---|---|
| Арматуру выбирают после компоновки | Не хватает места для обслуживания, сброс направлен неудобно, приборы плохо читаются. | Закладывать арматуру одновременно с сосудом, площадкой обслуживания и трубопроводами. |
| Не фиксируют положение запорных кранов | Персонал не понимает, что должно быть открыто, закрыто или опломбировано в рабочем режиме. | Давать понятную схему, маркировку и эксплуатационное положение арматуры. |
| Игнорируют обслуживание | Проверка клапана, замена манометра или осмотр уровнемера становятся сложными и небезопасными. | Проверять доступ, демонтаж, площадки, проходы и возможность безопасного вывода участка. |
| Смешивают СУГ с обычным РГС | Теряется логика сосуда под давлением и требований промышленной безопасности. | Проектировать СУГ как оборудование под избыточным давлением с отдельной нормативной базой. |
Если нужен полноценный проект
Арматура емкости СУГ должна быть увязана с расчетом, компоновкой, трубопроводами, обслуживанием и комплектом документации.
- проектирование резервуаров — общий состав работ по РВС, РГС и емкостям;
- проектирование РГС — горизонтальные резервуары и емкости в составе объекта;
- КМ/КМД резервуара — чертежи, узлы, спецификации и выдаваемая документация;
- расчет резервуара для проекта — проверка исходных данных, нагрузок и расчетной схемы.
Нормативная документация
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — применяют для отнесения оборудования к давлению, оценки соответствия и общей логики безопасности сосуда.
- ФНП для оборудования, работающего под избыточным давлением, утвержденные приказом Ростехнадзора от 15.12.2020 № 536, — используют для требований промышленной безопасности при эксплуатации, ремонте, освидетельствовании и документации.
- ФНП для объектов, использующих сжиженные углеводородные газы, утвержденные приказом Ростехнадзора от 15.12.2020 № 532, — учитывают при проектировании и эксплуатации объектов СУГ.
- СП 62.13330 «Газораспределительные системы» — применяют для контекста газораспределения, размещения и обвязки в составе системы.
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» — используют для требований к изготовлению, приемке, испытаниям и документации сосудов и аппаратов.
