Уклон емкости СУГ: конденсат, остатки и ошибки монтажа
Горизонтальная емкость СУГ должна стоять не просто «ровно на опорах». Для эксплуатации важны отметки, направление уклона, работа сливной точки, остатки жидкой фазы и доступ к арматуре. Если этот вопрос оставить монтажникам «по месту», потом проблема проявляется уже на пуске или обслуживании.
Практический смысл
Уклон нужен не для красоты чертежа. Он помогает управлять остатками продукта, сливом, обслуживанием и контролем нижних точек емкости.
Зачем задают уклон емкости СУГ
У СУГ есть жидкая и паровая фаза. При эксплуатации в нижней зоне могут оставаться тяжелые фракции, загрязнения, конденсат, технологические остатки после слива или подготовки емкости к ремонту. Если низшая точка не определена проектом, остатки распределяются по днищу, а обслуживающий персонал фактически не понимает, где их искать и как безопасно удалить.
Поэтому в проекте смотрят не только общий объем и рабочее давление, но и геометрию установки: отметки опор, направление уклона, расположение сливного патрубка, доступ к запорной арматуре, возможность контроля и обслуживания.
Что должно быть задано в проекте
| Параметр | Что проверяют | Почему это важно |
|---|---|---|
| Отметки опор | Высоту седловых опор или фундаментных площадок с учетом проектного уклона. | Иначе емкость может встать с обратным уклоном или с перекосом по опорам. |
| Направление уклона | Куда должна уходить низшая точка: к сливу, дренажу или зоне обслуживания. | Остатки должны собираться там, где их можно контролировать и безопасно удалить. |
| Сливной патрубок | Положение патрубка относительно нижней образующей и доступность арматуры. | Патрубок без учета низшей точки превращается в формальный элемент, который не решает задачу слива. |
| Обвязка | Компенсацию температурных перемещений, доступ к фланцам, отсутствие жесткого зажатия. | После выставления уклона трубопроводы не должны тянуть емкость и нагружать патрубки. |
| Исполнительный контроль | Фактические отметки после монтажа и до ввода в эксплуатацию. | На бумаге уклон может быть задан, но на площадке его легко потерять на основании или опорах. |

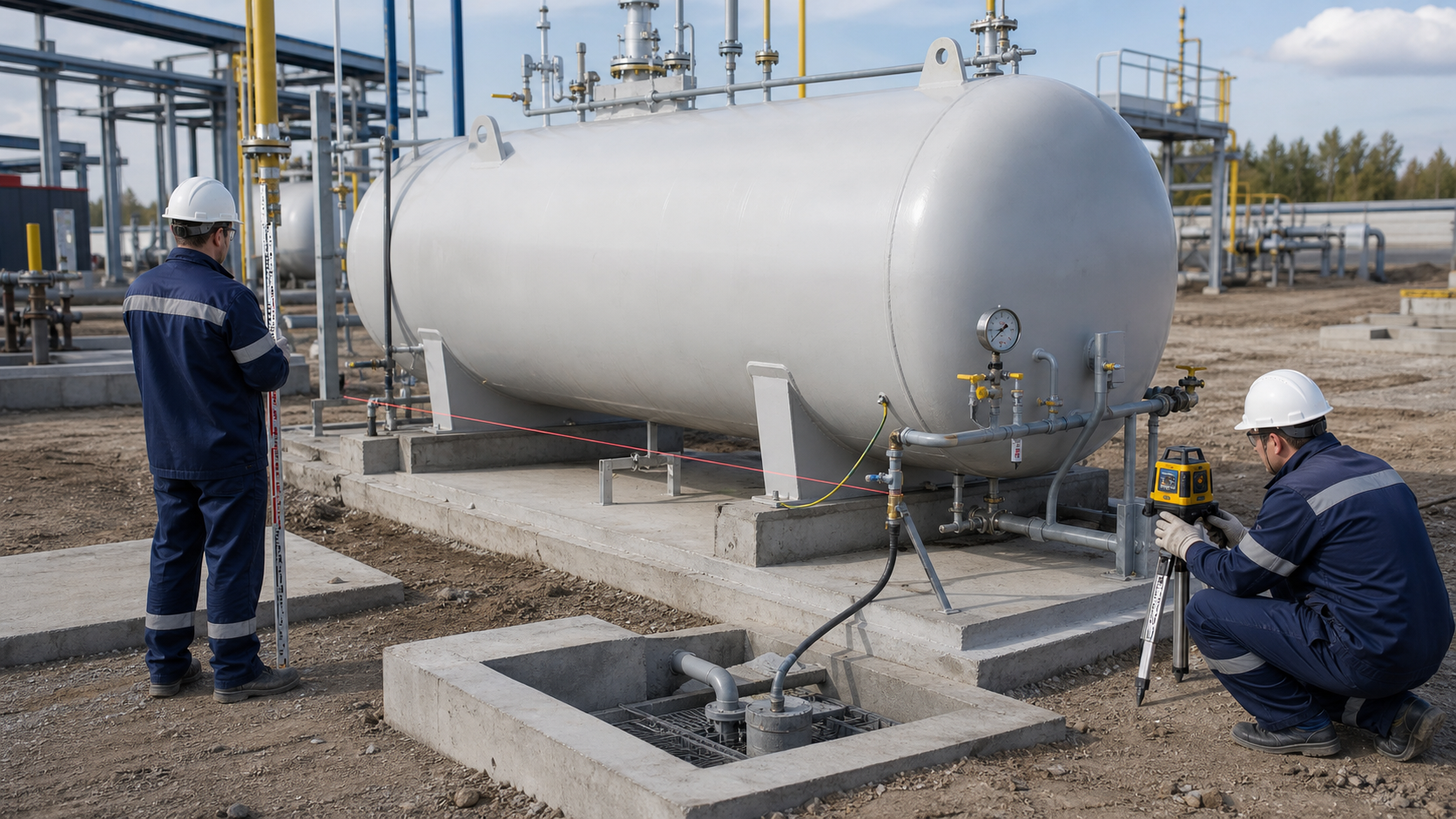

Как проверять уклон на площадке
- До установки: проверить отметки фундамента, опорных площадок и закладных деталей.
- После установки емкости: снять фактические отметки по контрольным точкам корпуса или опор.
- До присоединения трубопроводов: убедиться, что обвязка не будет исправлять геометрию силой.
- После монтажа обвязки: повторно проверить, не появился ли перекос от жестких участков труб.
- Перед пуском: оформить исполнительную схему или акт контроля отметок, если это предусмотрено проектом и программой работ.
Типовые ошибки
| Ошибка | Чем заканчивается | Как правильно |
|---|---|---|
| Уклон не указан в задании | Монтажники ставят емкость «по уровню», а сливная точка работает непредсказуемо. | Задать направление уклона и контрольные отметки в проектной документации. |
| Сливной патрубок поставлен не в низшей зоне | После слива в емкости остается продукт или загрязнения. | Связать патрубок, опоры и фактическую нижнюю точку одной расчетно-монтажной логикой. |
| Трубопроводы тянут патрубки | Появляются дополнительные напряжения, перекосы фланцев и проблемы герметичности. | Проверять трассировку, компенсаторы, опоры труб и свободную сборку фланцев. |
| Нет исполнительной проверки | Невозможно доказать, что емкость стоит так, как было предусмотрено проектом. | Фиксировать фактические отметки после монтажа и после присоединения обвязки. |
Практический пример
На площадке ставят подземную или наземную емкость СУГ. В чертеже указана общая схема обвязки, но нет контрольных отметок опор. Фундамент выполнен с небольшим перепадом, емкость визуально стоит нормально, патрубки совпали с трубопроводами. После пуска выясняется, что жидкая фаза и загрязнения не уходят к сливной точке полностью.
Причина обычно не в одном элементе. Ошибка складывается из трех вещей: уклон не был задан, сливной патрубок не был привязан к низшей точке, а исполнительный контроль отметок не выполнялся. Исправление после монтажа всегда дороже, потому что затрагивает опоры, трубопроводы, фланцевые соединения и иногда земляные работы.
Если нужен полноценный проект резервуара
Для емкостей СУГ уклон, опоры, патрубки, арматура и обвязка должны рассматриваться вместе. Это особенно важно, если оборудование относится к сосудам под давлением и работает в составе опасного производственного объекта или АЗС.
- Проектирование резервуаров - общая страница по КМ, КМД, расчетам и спецификациям.
- Расчет резервуара для проекта - нагрузки, исходные данные и проверочная логика.
- КМ/КМД резервуара - состав проектной и рабочей документации.
- ТЗ на проектирование резервуара - какие данные нужны до расчета.
Нормативная документация
- СП 62.13330.2011 - газораспределительные системы, требования к системам газоснабжения и объектам с СУГ.
- ТР ТС 032/2013 - безопасность оборудования, работающего под избыточным давлением.
- ФНП по оборудованию под избыточным давлением - правила промышленной безопасности для оборудования, работающего под давлением.
- ГОСТ 34347-2017 - сосуды и аппараты стальные сварные, общие технические условия.
- Проектная документация и паспорт оборудования - фактические требования к конкретной емкости, арматуре, опорам и монтажу.
