Эксплуатация емкости СУГ: что проверять в течение смены и когда останавливать
Исправный паспорт и пройденное техническое освидетельствование не отменяют текущий контроль. Состояние емкости СУГ меняется под действием давления, температуры, циклов наполнения, нагрузок от трубопроводов и окружающей среды. Задача персонала - заметить отклонение до того, как оно превратится в разгерметизацию или отказ защиты.
Смысл осмотра
Нужно не просто переписать показания, а сравнить их с рабочим диапазоном, предыдущей сменой и фактическим режимом объекта.
Три уровня эксплуатационного контроля
Контроль емкости нельзя сводить к одному обходу. На объекте одновременно работают три уровня, и у каждого своя задача.
| Уровень | Что контролируют | Чем закрепляется |
|---|---|---|
| Текущий контроль режима | Давление, уровень, температура, состояние сигнализации и технологических блокировок. | Технологическим регламентом, производственной инструкцией и картой уставок. |
| Осмотр персоналом | Герметичность, арматуру, приборы, корпус, опоры, фундамент, трубопроводы и состояние площадки. | Маршрутом и периодичностью, установленными эксплуатирующей организацией с учетом руководства изготовителя. |
| Периодический контроль | Поверку средств измерений, проверку защит, техническое обслуживание, освидетельствование и диагностирование. | Паспортом, руководством по эксплуатации, ФНП и утвержденными графиками. |
ФНП № 532 используют термин «ежесменное техническое обслуживание». Для резервуара и его арматуры оно включает осмотр на неисправности и утечки, а также проверку уровня СУГ. Показания установленных контрольно-измерительных приборов также регистрируют каждую смену. Обнаруженные неисправности заносят в эксплуатационный журнал.
При этом универсальной периодичности для всех операций нет. Ее нельзя назначать по чужому чек-листу: конкретные сроки берут из паспорта, руководств изготовителей, нормативных требований и документации данного объекта.
Минимальная периодичность по ФНП для объектов СУГ
Ниже приведен нормативный минимум для резервуарных установок на объектах, использующих СУГ. Проект, руководство изготовителя и производственная инструкция могут устанавливать более частый контроль.
| Периодичность | Операция | Фиксация результата |
|---|---|---|
| Каждую смену | Осмотр резервуара и арматуры, выявление неисправностей и утечек, проверка уровня СУГ, регистрация показаний КИП. | Неисправности и показания заносят в эксплуатационный журнал. |
| Не реже одного раза в месяц | Проверка действия пружинного предохранительного клапана кратковременным открытием либо способом из документации изготовителя. | По принятому на объекте порядку технического обслуживания. |
| Не реже одного раза в три месяца | Наружный осмотр резервуара вместе с арматурой и КИП ответственным за исправное состояние и безопасную эксплуатацию сосудов. | Запись в эксплуатационном журнале. |
| Не реже одного раза в шесть месяцев | Проверка настройки предохранительного сбросного клапана резервуара. | Запись в эксплуатационном журнале. |
| Не реже одного раза в 12 месяцев | Текущий ремонт запорной арматуры; поверка манометра, если документацией на прибор не установлен другой срок. | Результаты ремонта и сведения о поверке сохраняют в эксплуатационной документации. |
Проверка стрелки манометра установкой на нуль выполняется с периодичностью, заданной производственной инструкцией. Переносить на нее произвольное требование «каждую смену» без основания не следует.

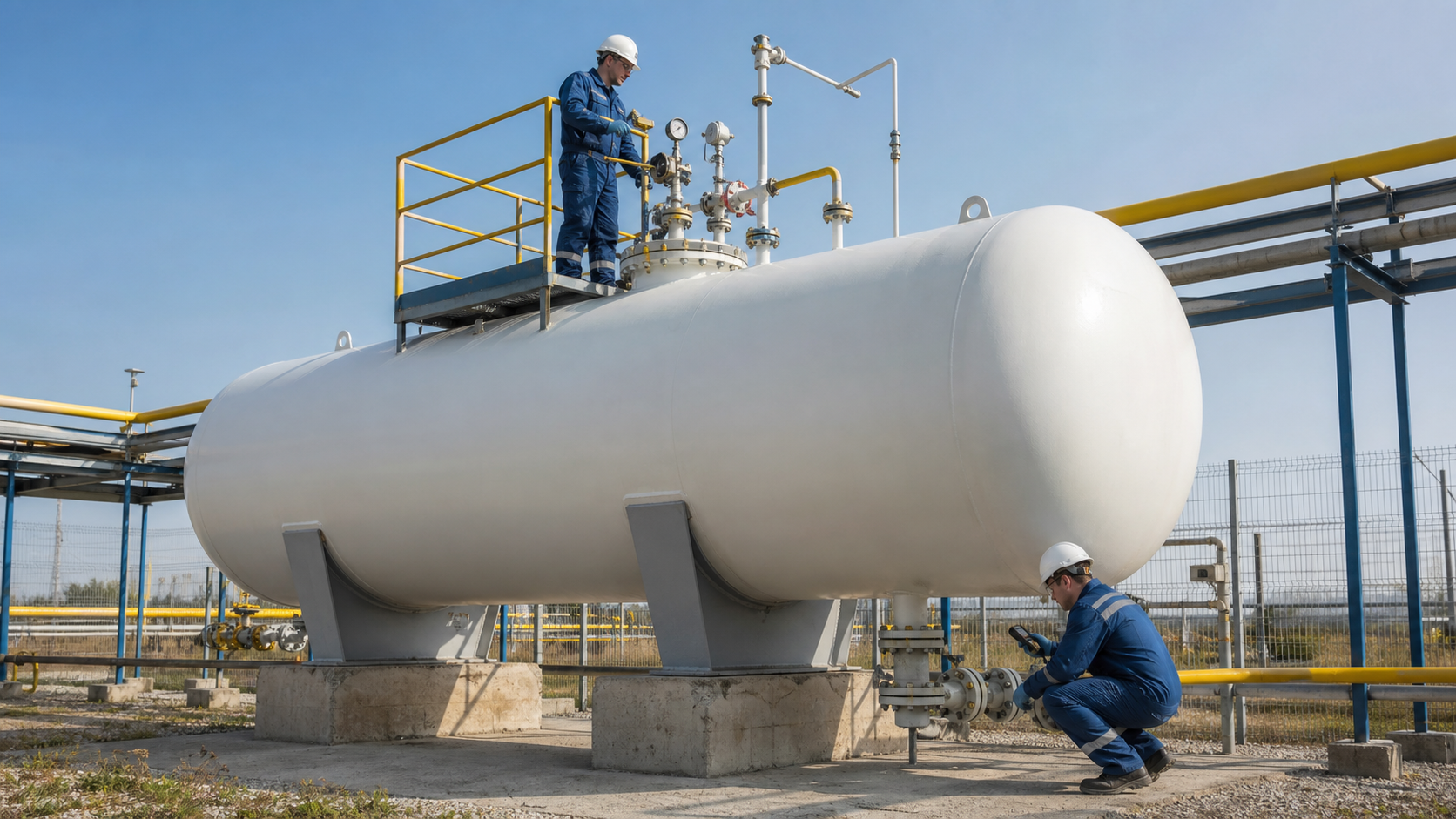

С чего начинать обход
Осмотр начинают не с манометра, а с безопасного подхода к установке. Еще до входа на площадку оценивают необычный шум, обмерзание, повреждение ограждения, следы работ рядом с емкостью и показания стационарного контроля загазованности.
- проверяют, нет ли сигнала газоанализатора или сообщения об отказе датчика;
- убеждаются, что проходы и доступ к отключающей арматуре свободны;
- оценивают, не ведутся ли рядом огневые, земляные или грузоподъемные работы без согласованного допуска;
- осматривают площадку на следы утечки, свежего ремонта, удара техникой или просадки основания;
- только после этого подходят к арматуре и приборам по безопасному маршруту.
Ориентироваться только на запах нельзя. Обоняние не заменяет исправный газоанализатор, а подходить к предполагаемому месту утечки ради проверки запаха опасно.
Давление, температура и уровень нужно читать вместе
Отдельное показание мало что говорит без контекста. Давление сравнивают с разрешенным рабочим диапазоном, температурой продукта и наружного воздуха, уровнем и текущей технологической операцией.
- Давление растет при остановленном наливе. Проверяют температурный режим, положение арматуры, связь с паровой фазой и исправность измерительного канала.
- Уровень меняется без операции приема или выдачи. Сверяют местный и дистанционный приборы, материальный баланс и признаки утечки.
- Давление резко отличается от предыдущей смены. Не списывают изменение на погоду без проверки второго канала или контрольного прибора.
- Показание застыло. Постоянная цифра может быть не стабильностью, а отказом датчика или закупоркой импульсной линии.
В журнал записывают не только цифры, но и режим: наполнение, хранение, выдача продукта, температура воздуха и замеченные отклонения. Тогда следующая смена увидит тенденцию, а не набор несвязанных значений.
Что осматривать на самой емкости
| Узел | Признаки нормального состояния | Что считать отклонением |
|---|---|---|
| Корпус и днища | Нет новых деформаций, повреждений покрытия, следов удара и необычного локального охлаждения. | Вмятина, выпучина, трещина покрытия с коррозией, иней или конденсат в неожиданном месте. |
| Опоры и фундамент | Седла опираются штатно, анкеры и подливка без видимого разрушения, положение емкости не изменилось. | Щель под опорой, трещины, просадка, смещение, повреждение анкеров или следы скольжения. |
| Патрубки и трубопроводы | Нет видимого смещения, вибрации и нагрузки, передаваемой на штуцер. | Перекос фланца, недопустимая вибрация, провисание трубы, повреждение опоры трубопровода. |
| Фланцы и арматура | Соединения сухие, крепеж комплектный, положение арматуры соответствует схеме. | Пузырение контрольного раствора, шипение, следы утечки, внезапное обмерзание, ослабленный или отсутствующий крепеж. |
| КИП и защита | Местные и дистанционные показания согласованы, нет сигналов неисправности, пломбы и маркировка сохранены. | Расхождение показаний, повреждение прибора, отсутствие контроля, отключенная сигнализация или блокировка. |
| Заземление | Видимые проводники и соединения целы, не отсоединены и не повреждены работами. | Обрыв, коррозионное разрушение соединения, снятая перемычка или неоформленное изменение схемы. |
Как проверять утечку безопасно
Подозрительные фланцы, сальниковые узлы и соединения проверяют предусмотренным для объекта способом: переносным газоанализатором, стационарной системой контроля и разрешенным контрольным раствором. Открытый огонь для поиска утечки недопустим.
Неожиданное обмерзание, шипение или срабатывание газоанализатора рассматривают как признак возможной разгерметизации. Персонал не должен подтягивать фланец или разбирать арматуру под давлением без предусмотренной технологии, безопасного отключения и оформления работ.
Когда эксплуатацию прекращают немедленно
Окончательный перечень оснований и последовательность действий должны быть записаны в производственной инструкции. Для сосуда под давлением к безусловно опасным признакам относят:
- давление выше разрешенного и продолжающийся рост несмотря на действия, предусмотренные инструкцией;
- неисправность предохранительного устройства или его отключение от защищаемого объема;
- разгерметизацию корпуса, фланца, штуцера, арматуры или прокладки;
- выпучину, трещину, заметную деформацию корпуса, повреждение опоры или потерю устойчивого положения;
- пожар или опасное тепловое воздействие вблизи емкости;
- неисправность манометра, если давление невозможно определить другим предусмотренным прибором;
- выход из строя всех указателей уровня или неисправность предохранительных блокировок.
Персонал прекращает технологическую операцию, действует по схеме аварийного отключения, предупреждает людей и сообщает ответственному лицу. Порядок закрытия арматуры, сброса давления и вызова аварийных служб берут только из инструкции объекта: импровизация с СУГ опасна.
Практический пример: давление выросло без налива
На приемке смены оператор видит, что давление выше значения предыдущего обхода, хотя продукт не поступал. Само по себе изменение еще не доказывает неисправность, но требует проверки.
- Сопоставляют давление с разрешенным диапазоном, температурой воздуха и показанием температуры продукта.
- Проверяют второе предусмотренное средство контроля и отсутствие сообщения об отказе измерительного канала.
- Сверяют уровень, положение арматуры и фактическое состояние операций приема и выдачи.
- Осматривают узел паровой фазы и предохранительные устройства с безопасного места, не вмешиваясь в настройку.
- При достижении критерия остановки действуют по аварийной инструкции; при допустимом, но необычном тренде сообщают ответственному и усиливают контроль по его решению.
Неправильное действие - самостоятельно перестраивать предохранительный клапан, стравливать продукт в нештатном направлении или считать рост давления нормальным только из-за солнечной погоды.
Что записывать в сменный журнал
- дату, время и фамилию сотрудника, выполнившего осмотр;
- давление, уровень, температуру и режим работы установки;
- состояние газоанализа, сигнализации, блокировок и предохранительных устройств по доступным признакам;
- обнаруженное отклонение с точной привязкой к узлу, а не запись «есть замечание»;
- время сообщения ответственному лицу и выполненные действия;
- ограничение эксплуатации, выданное задание на ремонт и результат передачи следующей смене.
Запись должна позволять восстановить развитие события. Фраза «осмотрено, норма» не показывает ни контролируемые параметры, ни изменение состояния оборудования.
Что должно быть увязано в проекте и эксплуатации
Маршрут осмотра работает только тогда, когда к арматуре и приборам есть безопасный доступ, местные и дистанционные показания согласованы, а аварийные уставки соответствуют проектной документации и паспорту сосуда.
- Проектирование резервуаров и емкостей СУГ - компоновка, обвязка, КИП, защитные решения и рабочая документация.
- Арматура емкости СУГ - назначение предохранительного клапана, уровнемера и манометра.
- Степень заполнения емкости СУГ - объем, масса, температура и защита от переполнения.
- Паспорт емкости СУГ - комплект документов, который проверяют до пуска.
Нормативная документация
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов» - обязанности эксплуатирующей организации по производственному контролю, исправности систем безопасности и приостановлению эксплуатации при угрозе безопасности.
- ФНП «Правила безопасности для объектов, использующих сжиженные углеводородные газы», утвержденные приказом Ростехнадзора от 15.12.2020 № 532, - ежесменное обслуживание резервуаров, контроль уровня и КИП, обслуживание арматуры и предохранительных клапанов. Срок действия правил продлен до 1 сентября 2032 года приказом Ростехнадзора от 03.03.2026 № 62.
- ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - требования к организации безопасной эксплуатации, контролю состояния и немедленной остановке сосудов под давлением. Документ применен в действующей на дату публикации редакции.
- ТР ТС 032/2013 с действующими изменениями - обязательные требования безопасности к оборудованию, работающему под избыточным давлением, при его выпуске в обращение и оценке соответствия.
- ГОСТ 34347-2017 с поправками - общие технические требования к стальным сварным сосудам и аппаратам, включая изготовление, испытания, монтаж и ремонт.
- Паспорт сосуда, руководство по эксплуатации, технологический регламент и производственная инструкция - документы, по которым устанавливают рабочие диапазоны, маршрут осмотра, периодичность контроля и действия персонала на конкретном объекте.
