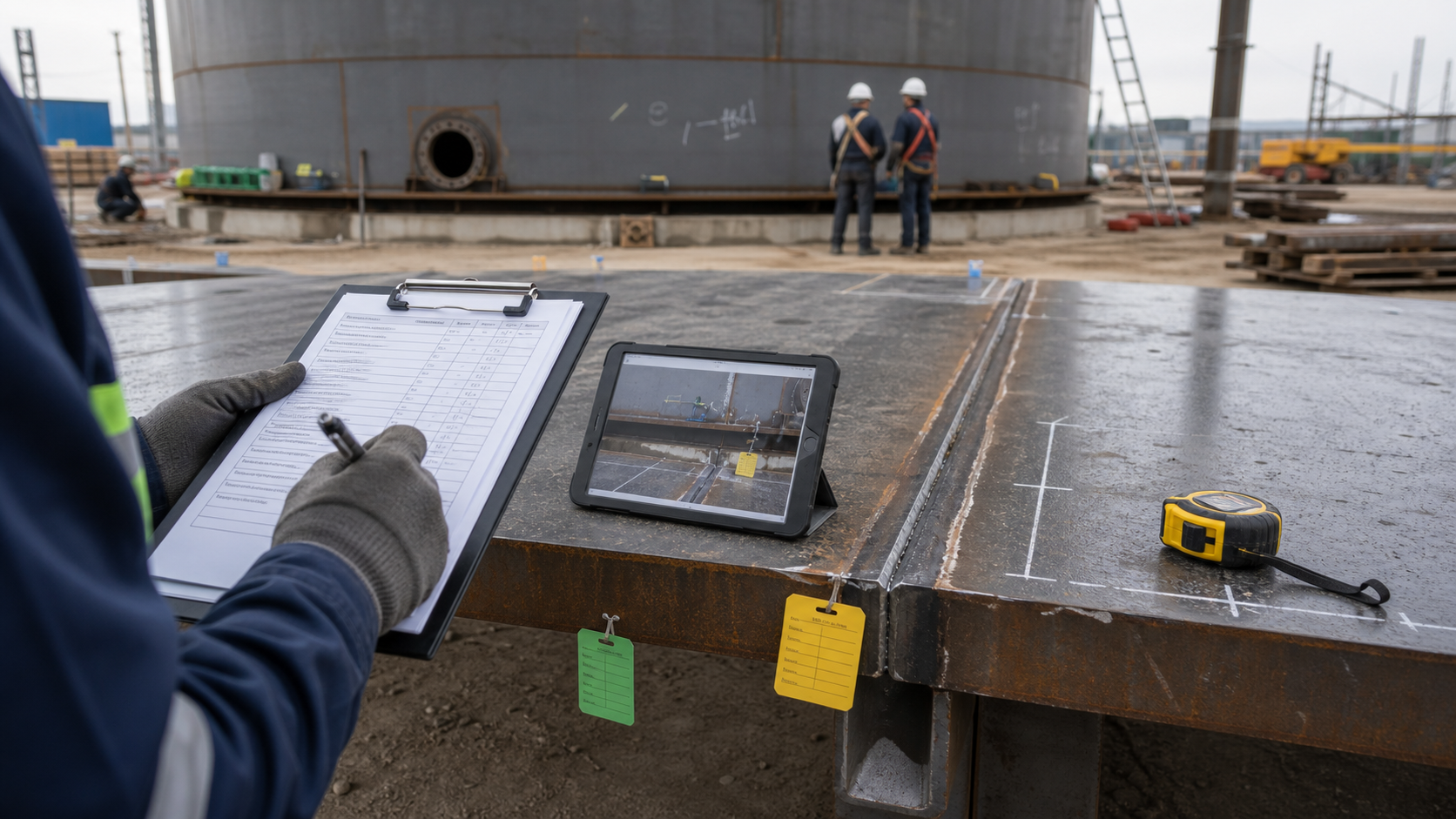

Промежуточная приемка на монтаже РВС: контрольные точки, которые нельзя пропускать
На монтаже РВС часть ошибок становится дорогой не в момент появления, а позже, когда участок уже закрыт следующей операцией. Шов заварили, лист подняли, узел закрыли, доступ потеряли, а замечание обнаружилось только на приемке. Чтобы не вскрывать готовую работу, нужны заранее назначенные промежуточные контрольные точки.
Зачем нужны контрольные точки
Промежуточная приемка нужна не для бюрократии, а для защиты уже выполненной работы. Она фиксирует момент, когда следующий шаг можно выполнять без риска закрыть ошибку. Для резервуара это особенно важно на операциях, где после продолжения работ доступ ухудшается: стыковка листов, прихватки, уторный узел, врезки, днище, зачистка перед НК, установка временных приспособлений и снятие оснастки.
Если контрольную точку пропустить, дефект часто становится дороже: приходится разбирать, срезать, повторно зачищать, вызывать лабораторию, восстанавливать маркировку и объяснять, почему замечание не поймали раньше.
Где ставить промежуточную приемку
| Контрольная точка | Что проверить до продолжения | Что будет, если пропустить |
|---|---|---|
| Перед сваркой стыка | Зазор, смещение кромок, прихватки, чистоту, маркировку участка, доступ сварщика. | Сварка закрепит ошибку сборки, потом придется зачищать и исправлять уже готовый шов. |
| Перед закрытием уторного узла | Положение стенки относительно днища, доступ к шву, подготовку поверхности, отсутствие загрязнения. | Замечание появится в зоне, где доступ и ремонт всегда сложнее. |
| Перед установкой следующего листа | Геометрию предыдущего участка, контрольные риски, положение временной оснастки. | Накопленная ошибка перейдет на следующий участок и станет общей проблемой пояса. |
| Перед НК | Зачистку шва, видимость дефектов, маркировку, схему участка, отсутствие мешающих предметов. | Лаборатория вернет участок на подготовку или даст результат без нормальной привязки. |
| Перед снятием временных приспособлений | Что уже удерживает геометрию: прихватки, постоянный шов, распорки, соседние элементы. | Стык может раскрыться или уйти по геометрии после снятия оснастки. |
Как фиксировать статус без лишней бумаги
Не каждая контрольная точка требует отдельного большого акта. Часто достаточно понятной записи в сменном чек-листе, журнале работ, карте операционного контроля или фотофиксации с привязкой к месту. Главное, чтобы было ясно: что проверили, кто разрешил следующий шаг, какие замечания остались и что нельзя закрывать до их устранения.
- указать участок: пояс, сектор, шов, номер листа или узла;
- отметить состояние: принято, принято с замечанием, остановлено, требуется повторная проверка;
- сделать фото до закрытия операции, если потом доступ станет хуже;
- записать, кто проверил участок и кто принял решение продолжать;
- отдельно отметить замечания, которые нельзя закрывать следующей операцией;
- передать статус следующей смене не устно, а через понятную запись.
Фотофиксация: что снимать
Фотография полезна только тогда, когда по ней можно понять место и состояние участка. Снимок крупного плана без привязки к шву или сектору часто ничего не доказывает. Лучше делать две группы кадров: общий вид с привязкой к резервуару и крупный план контрольной зоны.
| Снимок | Что должно быть видно |
|---|---|
| Общий вид | Резервуар, сектор, соседние листы, номер шва или ориентир на монтажной схеме. |
| Крупный план | Зазор, прихватки, зачистка, кромка, маркировка, состояние поверхности или замечание. |
| После исправления | Тот же участок после доработки, чтобы было понятно, что именно исправили. |
| Перед закрытием | Состояние операции перед тем, как доступ будет ограничен следующей работой. |
Пример монтажной ситуации
Бригада собрала участок стенки и начала закрывать следующий лист. Промежуточную приемку стыковки не сделали: решили, что «после сварки все равно посмотрят». Когда шов был выполнен, выяснилось, что в нижней части было смещение кромок и загрязнение в зоне прихватки. Участок пришлось зачищать, часть шва отправили на дополнительный контроль, а график сдвинулся из-за повторного предъявления.
Если бы контрольная точка стояла перед сваркой, замечание поймали бы на стадии сборки: поправили зазор, очистили зону прихватки и зафиксировали готовность участка без вскрытия уже выполненной работы.
Типовые ошибки
- считать промежуточную приемку лишней остановкой, а не защитой от переделки;
- проверять только финальный результат, когда доступ к ошибке уже потерян;
- не назначать ответственного за разрешение следующей операции;
- делать фото без привязки к шву, сектору или номеру детали;
- передавать замечания между сменами устно;
- закрывать участок следующей операцией при статусе «надо потом посмотреть»;
- не отделять принятые участки от участков с замечаниями.
Что должно быть в документах
Документы должны показывать не поток бумаги, а логику управления работой. Для контрольной точки достаточно, чтобы в рабочем журнале, карте контроля или чек-листе было видно: участок, дата, проверяемая операция, результат, замечания, ответственное лицо и разрешение на следующий шаг. Если замечание устранено, нужна отметка о повторной проверке именно этого участка.
Такой порядок помогает не спорить задним числом, почему участок закрыли, кто его видел и где возникла переделка.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - применяют как профильный документ по изготовлению, монтажу, сварке, контролю, испытаниям, приемке и документации РВС.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» - учитывают в действующей редакции для организации строительно-монтажных работ, контроля качества, журналов и приемки в применимой части.
- ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» - используют как общий документ по логике контроля сварных соединений и выбору методов контроля.
- ППР, план качества, технологические карты сварки, карта операционного контроля и журнал работ - задают конкретные контрольные точки, ответственных, порядок фотофиксации и разрешение на следующую операцию.
