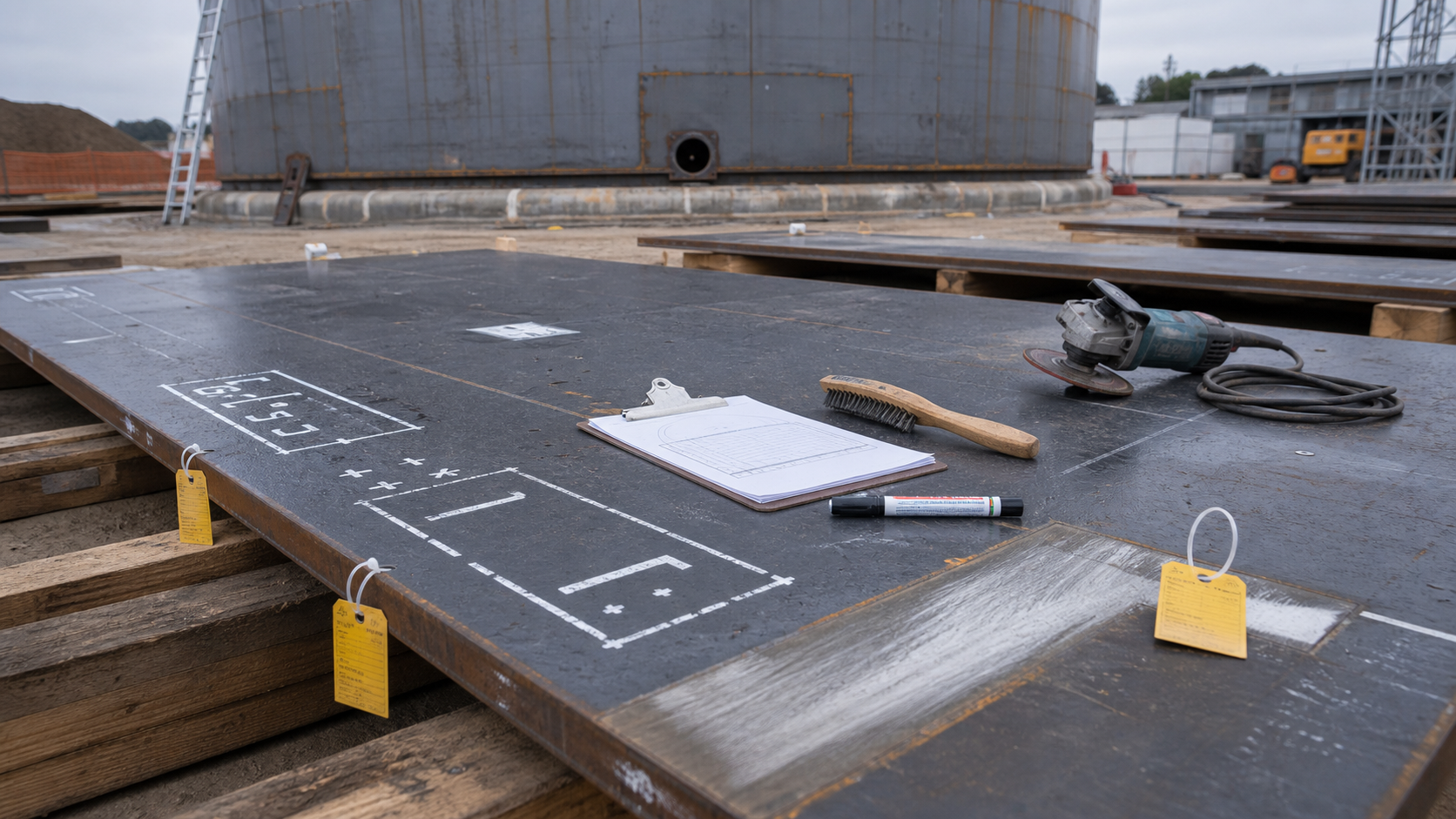

Маркировка деталей на монтаже РВС: как не потерять номер после перемещения и зачистки
На монтажной площадке номер детали теряется быстрее, чем кажется. Лист переложили краном, бирку сняли перед зачисткой, краску закрыли грязью, а в конце смены уже никто не уверен, какой это элемент и куда он должен вставать. Для РВС такая ошибка бьет не только по скорости сборки, но и по прослеживаемости металла, сварки, контроля и исполнительной документации.
Почему цеховой маркировки на монтаже недостаточно
Цеховая маркировка нужна, чтобы связать элемент с изготовлением: материалом, плавкой, картой раскроя, сваркой, контролем и документом качества. Но на площадке элемент попадает в другой режим: разгрузка, складирование, перемещение к месту установки, временное хранение, зачистка, подгонка, прихватки и передача между сменами. На каждом шаге маркировка может оказаться не там, где ее удобно читать.
Поэтому монтажная маркировка должна не заменять цеховую, а дублировать ее в рабочем виде. Задача простая: любой мастер, стропальщик, сборщик или контролер должен понять, что это за деталь, где ее место, какой у нее статус и с какой строкой в документах она связана.
Что должно читаться на площадке
| Что маркируют | Зачем это нужно | Где чаще теряется |
|---|---|---|
| Номер листа или детали | Позволяет сопоставить элемент с монтажной схемой и ведомостью. | После перекладки штабеля, зачистки кромки или поворота листа. |
| Пояс, ряд, сектор или место установки | Убирает монтаж «по похожести» и случайную перестановку деталей. | При раскладке сразу нескольких листов у резервуара. |
| Ориентация детали | Показывает верх, низ, левую и правую сторону, направление установки. | После разворота краном или переноски на новое место. |
| Статус | Понятно, что с деталью: готова, требует зачистки, есть замечание, принята к монтажу. | Между сменами и после замечаний ОТК или лаборатории. |
| Связь с документами | Помогает быстро найти сертификат, протокол, карту швов или запись в журнале. | Когда бирку сняли, а дублирующей записи на схеме нет. |
Рабочая схема дублирования
Надежная маркировка на монтаже строится не на одном красивом номере, а на нескольких независимых связях. Если стерлась краска, остается бирка. Если бирку сняли перед зачисткой, номер должен быть перенесен рядом. Если деталь переложили, ее положение должно быть понятно по монтажной схеме и журналу смены.
- основная маркировка наносится в зоне, где ее не срежут и не зашлифуют при подготовке кромки;
- дублирующий номер ставят рядом с рабочей зоной, но вне линии будущего шва;
- бирка или ярлык крепится так, чтобы не мешать строповке, сборке и зачистке;
- на монтажной схеме отмечают фактическое место детали после раскладки;
- после перемещения или зачистки ответственный проверяет, что номер снова читается;
- детали с потерянной идентификацией выводят в отдельную зону до восстановления связи с документами.
Где маркировка исчезает чаще всего
| Операция | Что происходит | Как избежать потери |
|---|---|---|
| Разгрузка | Листы кладут другой стороной, бирки оказываются снизу или повреждаются стропами. | Проверить номера сразу после разгрузки и отметить фактическое расположение штабеля. |
| Перемещение к резервуару | Деталь разворачивают, меняют местами с похожей, теряют ориентацию. | Дублировать направление установки и номер сектора перед подъемом. |
| Зачистка кромки | Маркер или краску снимают вместе с окалиной и следами резки. | До зачистки перенести номер за пределы зоны обработки. |
| Прихватка и сборка | Временные приспособления закрывают номер, а после снятия остается неясный участок. | Держать номер читаемым с наружной стороны и фиксировать место в схеме. |
| Передача смены | Статус «готово» или «с замечанием» передают устно. | Использовать простую отметку статуса и запись в чек-листе смены. |
Пример монтажной ошибки
На площадке разгрузили несколько листов одного пояса. Два листа были близки по размерам, а номер одного из них оказался на стороне, которую положили вниз. Перед подъемом сборщики ориентировались по внешнему виду и поставили лист в соседний сектор. Ошибка обнаружилась только при стыковке: зазор начал уходить, контрольные риски не совпали, а в журнале не было ясной отметки, какой лист фактически переместили.
Переделка заняла больше времени, чем заняло бы нормальное дублирование номера: отметка на доступной стороне, запись в схеме раскладки и проверка после перемещения к месту монтажа.
Чек-лист перед установкой детали
- номер детали читается без переворота листа и без поиска старой бирки;
- понятно, к какому поясу, сектору или узлу относится элемент;
- ориентация детали не вызывает споров: верх, низ, левая и правая сторона обозначены;
- маркировка не находится в зоне будущей зачистки, резки, прихватки или постоянного шва;
- после перемещения номер проверен повторно;
- статус детали понятен: принята, с замечанием, требует зачистки, готова к установке;
- связь с монтажной схемой и документами сохраняется.
Типовые ошибки
- оставлять единственный номер на кромке, которую потом зачищают;
- полагаться только на бирку, которую снимают при строповке или сварке;
- не дублировать ориентацию листа после разворота краном;
- держать похожие детали в одном штабеле без схемы раскладки;
- не отделять детали с замечаниями от принятых к монтажу;
- передавать статус детали устно без записи в сменном чек-листе;
- восстанавливать маркировку «по памяти» без сверки с документами.
Что должно быть в документах
В документах важна не красота маркировки, а ее прослеживаемость. Должна быть связь между номером детали на площадке, монтажной схемой, ведомостью элементов, документом качества, картой швов и записями о контроле. Если деталь переносили, исправляли, повторно зачищали или выводили из общего потока из-за замечания, это должно быть видно в рабочей записи.
Для небольшого объекта достаточно понятной схемы раскладки и сменного чек-листа. Для сложного монтажа лучше вести отдельную таблицу движения деталей: где лежит элемент, какой у него статус, кто проверил маркировку и когда он допущен к установке.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - применяют как профильный документ по изготовлению, монтажу, маркировке, контролю, приемке и документации РВС.
- ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» - используют как поддерживающий документ по изготовлению, маркировке, приемке, комплектности и документам качества стальных конструкций.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» - учитывают в действующей редакции для организации строительно-монтажных работ, контроля качества, журналов и приемки в применимой части.
- ППР, монтажная схема, ведомость элементов, карта операционного контроля и журнал работ - задают конкретный порядок маркировки, перемещения, допуска деталей к установке и передачи статуса между сменами.
