Паспорт РГС: проверка при приемке горизонтального резервуара

Почему одной папки документов недостаточно

На приемке иногда смотрят только на наличие паспорта: документ есть - значит резервуар можно принимать. Это слабая логика. Паспорт должен относиться именно к прибывшему изделию и не противоречить проекту, табличке, протоколам испытаний и поставке.

Паспорт фиксирует характеристики и результаты изготовления. Он сам по себе не заменяет проверку монтажа, основания, трубопроводов, электрооборудования или готовности объекта к эксплуатации. Если РГС является оборудованием под избыточным давлением, дополнительно проверяют применимость требований к конкретному сосуду по его рабочей среде, давлению и вместимости.

С чего начать приемку

Сначала создают связку из трех источников: заказ или проект, само изделие и паспорт. До детального просмотра сертификатов нужно убедиться, что все три источника описывают один и тот же РГС.

Какие данные должны читаться в паспорте

Конкретная форма зависит от вида изделия, договора и применимых норм. Но для приемочной проверки у паспорта должна быть понятная идентификационная и техническая часть.

• Идентификация: изготовитель, обозначение или тип, заводской номер, год изготовления.
• Геометрия и вместимость: номинальный объем, основные размеры, расположение горловин, штуцеров и опор - в объеме, предусмотренном документацией изготовителя.
• Условия работы: рабочая среда, рабочее и расчетное давление, расчетная и рабочая температура, если эти параметры предусмотрены для данного изделия.
• Материалы и сварка: сведения о материалах основных элементов, сварных соединениях и предусмотренном контроле.
• Испытания: вид, параметры и результат проведенного изготовителем испытания; отметка приемки.
• Эксплуатационные ограничения: срок службы, условия хранения, транспортирования и ограничения, которые нельзя потерять при передаче на площадку.

Не нужно требовать у паспорта сведения, которых не должно быть для данного типа РГС. Правильнее сверять его с проектом, спецификацией и составом поставки, а все отступления фиксировать письменно до приемки.

Проверка таблички и фактической комплектации

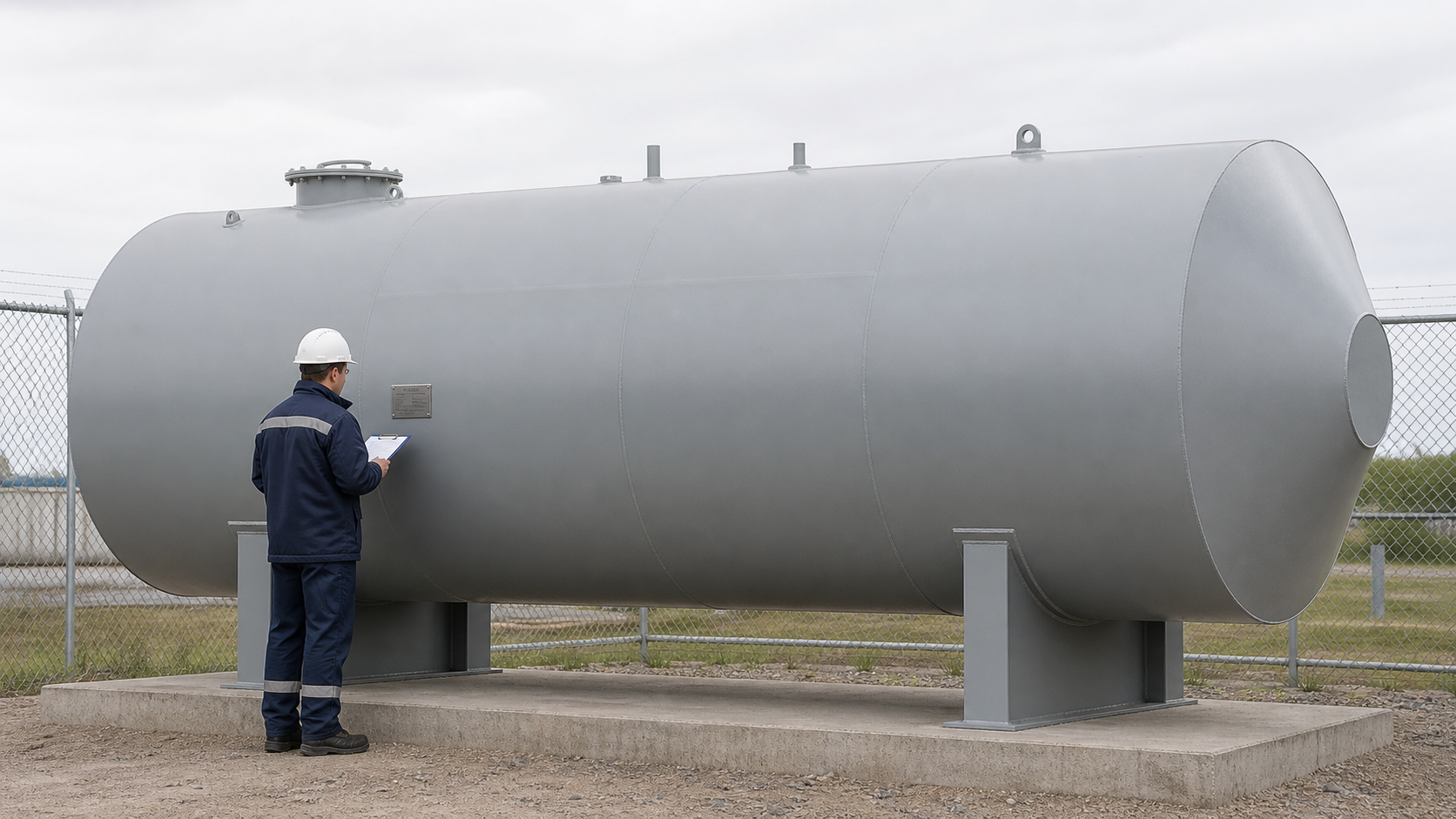

Табличка - это точка привязки паспорта к металлу. Ее следует сфотографировать до монтажа, чтобы номер и основные параметры остались в приемочном комплекте. Нечитаемая, отсутствующая или поврежденная табличка - не мелкое косметическое замечание: без нее сложнее доказать, к какому изделию относится паспорт.

Далее обходят резервуар по чертежу общего вида. Проверяют расположение горловин и штуцеров, седловые опоры, опорные пластины, транспортные проушины, лестницы и арматуру - только те элементы, которые предусмотрены конкретной поставкой. Сверка по памяти здесь не работает: нужен проектный чертеж или утвержденная спецификация.

Как связать паспорт с испытаниями

В паспорте должна быть ссылка на испытание, проведенное изготовителем, а в протоколе - понятные идентификаторы изделия и режим проверки. Вид и параметры испытаний принимают по проекту, техническим условиям и применимым требованиям, а не назначают одинаково для всех РГС.

Подробно о том, что проверяют до отгрузки, читайте в материале «Приемо-сдаточные испытания РГС». На приемке заказчика важно увидеть не повторный производственный процесс, а его документально подтвержденный результат и связь с данным заводским номером.

Пример приемки РГС-50

На площадку доставлен наземный РГС номинальным объемом 50 м³. В паспорте указаны изготовитель, заводской номер, среда, основные параметры и гидравлическое испытание. При осмотре находят табличку с тем же номером, две седловые опоры и расположение горловин, соответствующее чертежу общего вида.

Однако в комплекте нет протокола испытания, а в спецификации указан уровнемер, которого нет в поставке. До приемки нужно запросить протокол с номером изделия и выяснить статус уровнемера: это часть поставки изготовителя, отдельная закупка заказчика или согласованное изменение проекта. Подписывать «полную комплектность» до этого нельзя.

Типовые ошибки

• принимать паспорт без сверки номера с табличкой на корпусе;
• сравнивать только объем, не проверяя среду, параметры и исполнение;
• считать любой РГС сосудом под давлением или, наоборот, игнорировать применимость требований к такому сосуду;
• подписывать комплектность по накладной, не обходя изделие по чертежу;
• оставлять неясным, какие приборы и арматура входят в поставку, а какие монтируются отдельно;
• считать паспорт допуском к эксплуатации без проверки монтажной готовности объекта.

Для подготовки требований к следующей поставке полезно заранее оформить задание на изготовление РГС: тогда состав документации, испытания и комплектность будут определены до запуска в производство.

Нормативная документация

• ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» - профильный документ для РГС объемом от 3 до 100 м³, предназначенных для нефтепродуктов; применимость проверяют по назначению изделия.
• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» - применяют, когда конкретное оборудование подпадает под область действия регламента; это определяется параметрами и рабочей средой.
• ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» - используют для изделий, на которые распространяется соответствующая проектная документация и область применения стандарта.
