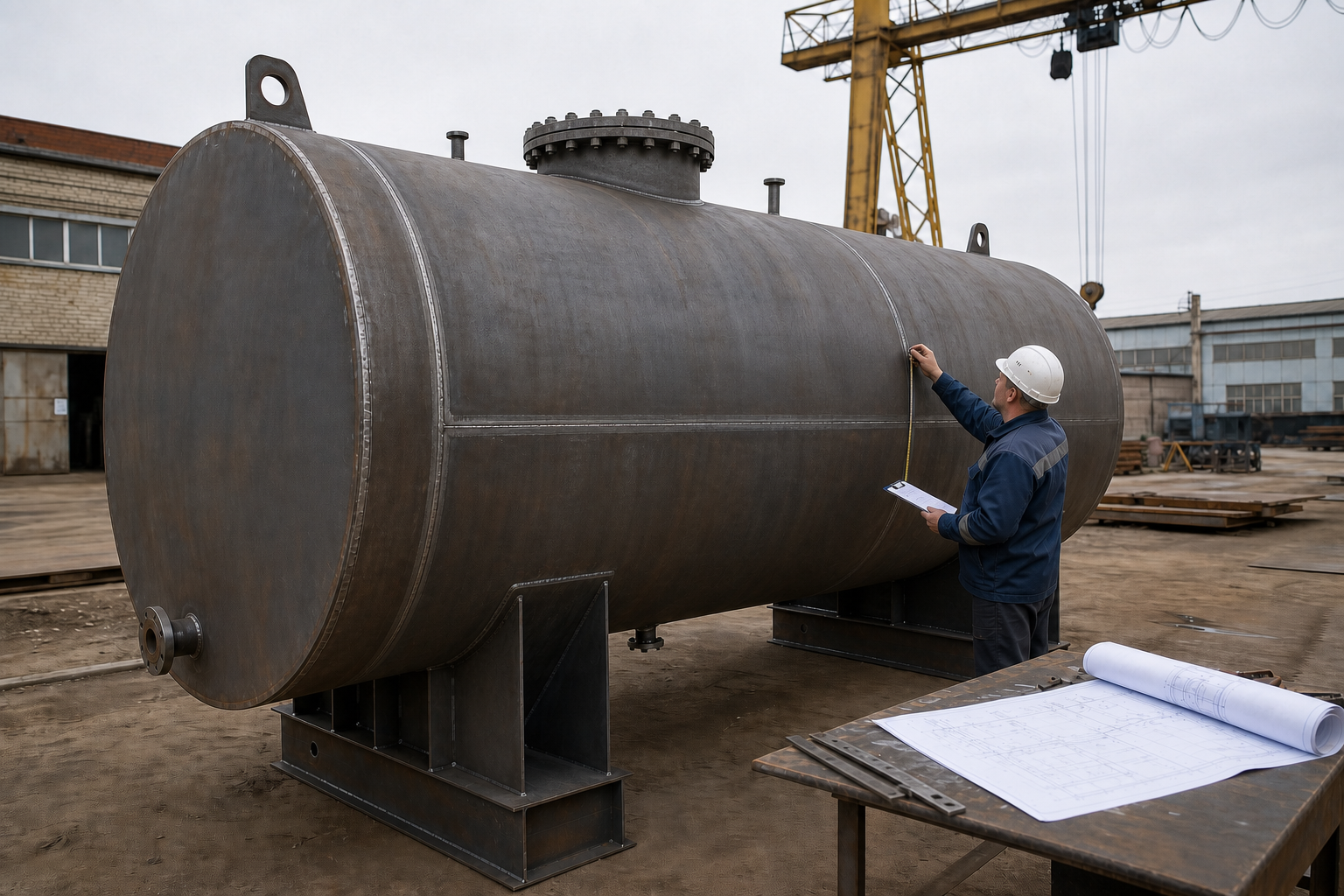

РГС для дизельного топлива: что важно в задании на изготовление
РГС для дизельного топлива часто заказывают короткой фразой: «нужен горизонтальный резервуар на такой-то объем». Для предварительной цены этого может хватить, но для нормального изготовления - нет. Производителю нужны понятные исходные данные: исполнение, продукт, установка, патрубки, люки, опоры, покрытие, испытания и комплект документов.
Практический смысл
Хорошее задание на изготовление снижает риск переделок: резервуар приезжает с нужными патрубками, опорами, покрытием и документами.
Почему одного объема недостаточно
Два резервуара одного объема могут быть совершенно разными по конструкции. Один стоит на седловых опорах на площадке, второй закапывается в грунт, третий работает в составе АЗС, четвертый нужен для дизель-генераторной установки. У них будут разные требования к покрытию, опорам, патрубкам, горловинам, доступу к обслуживанию и документам.
Если эти данные не зафиксировать до изготовления, часть решений появится «по привычке». Иногда это проходит без последствий, но часто резервуар приходится дорабатывать: переваривать патрубки, менять опоры, переделывать покрытие или добирать документы уже после поставки.
Что включить в задание
| Пункт задания | Что указать | Почему важно |
|---|---|---|
| Назначение | Дизельное топливо, режим хранения, температура, наличие налива/слива, эксплуатационная схема. | От продукта и режима зависят арматура, покрытие, уклон и обслуживание. |
| Объем и исполнение | Номинальный объем, наземная или подземная установка, одностенный или двустенный вариант при необходимости. | Исполнение определяет корпус, покрытие, опоры и требования к монтажу. |
| Материал и толщина | Марку стали, толщины элементов, коррозионный запас, требования к днищам и обечайке. | Без этого изготовитель выбирает типовое решение, которое может не подходить площадке. |
| Патрубки и люки | Назначение, диаметры, отметки, ориентацию, фланцы, горловины, дыхание, налив, слив, замер. | Ошибки в патрубках почти всегда приводят к переделкам на монтаже. |
| Опоры | Седловые опоры, транспортные опоры, фундаментные привязки, анкеровку или хомуты при необходимости. | Опора должна работать с оболочкой, а не просто держать резервуар над землей. |
| Покрытие | Наружную и внутреннюю защиту, условия хранения, подземную установку, ремонт покрытия после транспортировки. | Покрытие, выбранное без условий эксплуатации, быстро становится слабым местом. |
| Испытания и документы | Гидроиспытание, контроль сварки, паспорт, сертификаты материалов, документы о качестве. | Без документов резервуар сложно принять и законно ввести в эксплуатационную схему. |
Типовые ошибки в задании
- Указывают только объем. Конструкция получается «типовой», но не обязательно подходящей для площадки.
- Не задают патрубки заранее. После поставки приходится врезать новые штуцеры и заново контролировать сварку.
- Путают транспортные и эксплуатационные опоры. Резервуар удобно привезти, но неудобно установить и обслуживать.
- Покрытие выбирают без условий монтажа. Особенно опасно для подземного РГС и резервуаров, которые долго лежат до установки.
- Документы вспоминают после изготовления. Сертификаты и протоколы проще требовать до запуска в производство.
Практический пример
Заказывают РГС для дизельного топлива на 50 м³. В задании есть только объем и продукт. Производитель делает стандартный резервуар с типовыми патрубками. На площадке выясняется, что один патрубок нужен с другой стороны, люк конфликтует с обслуживанием, а опоры не совпадают с подготовленным основанием.
Формально резервуар изготовлен. Практически объект получает задержку: доработка корпуса, повторный контроль сварки, ремонт покрытия, корректировка исполнительных схем. Все это можно было убрать одним нормальным заданием до изготовления.
Связь с проектированием РГС
Если РГС нужен не как отдельная емкость «на склад», а как часть площадки, лучше увязать задание на изготовление с проектом: основание, обвязка, пожарные требования, эксплуатационный доступ и документы должны совпадать.
- Проектирование РГС - проект горизонтального резервуара и привязка к площадке.
- Проектирование резервуаров - общая страница по РВС, РГС и емкостям.
- Расчет резервуара для проекта - исходные данные и проверочная логика.
- ТЗ на проектирование резервуара - что передать до начала работ.
Нормативная документация
- ГОСТ 17032-2022 - горизонтальные стальные резервуары для нефтепродуктов.
- ГОСТ 23118-2019 - стальные строительные конструкции, общие технические условия, когда в комплект входят опоры и металлоконструкции.
- ГОСТ 5264 - ручная дуговая сварка, сварные соединения.
- ГОСТ 8713 - сварные соединения, выполняемые под флюсом.
- Проектная спецификация и техническое задание - основной документ, который фиксирует требования к конкретному РГС.
Консультация
Если Вам нужна консультация по РГС для дизельного топлива, заданию на изготовление, патрубкам, опорам, покрытию или комплекту документов, обращайтесь, всегда помогу.
