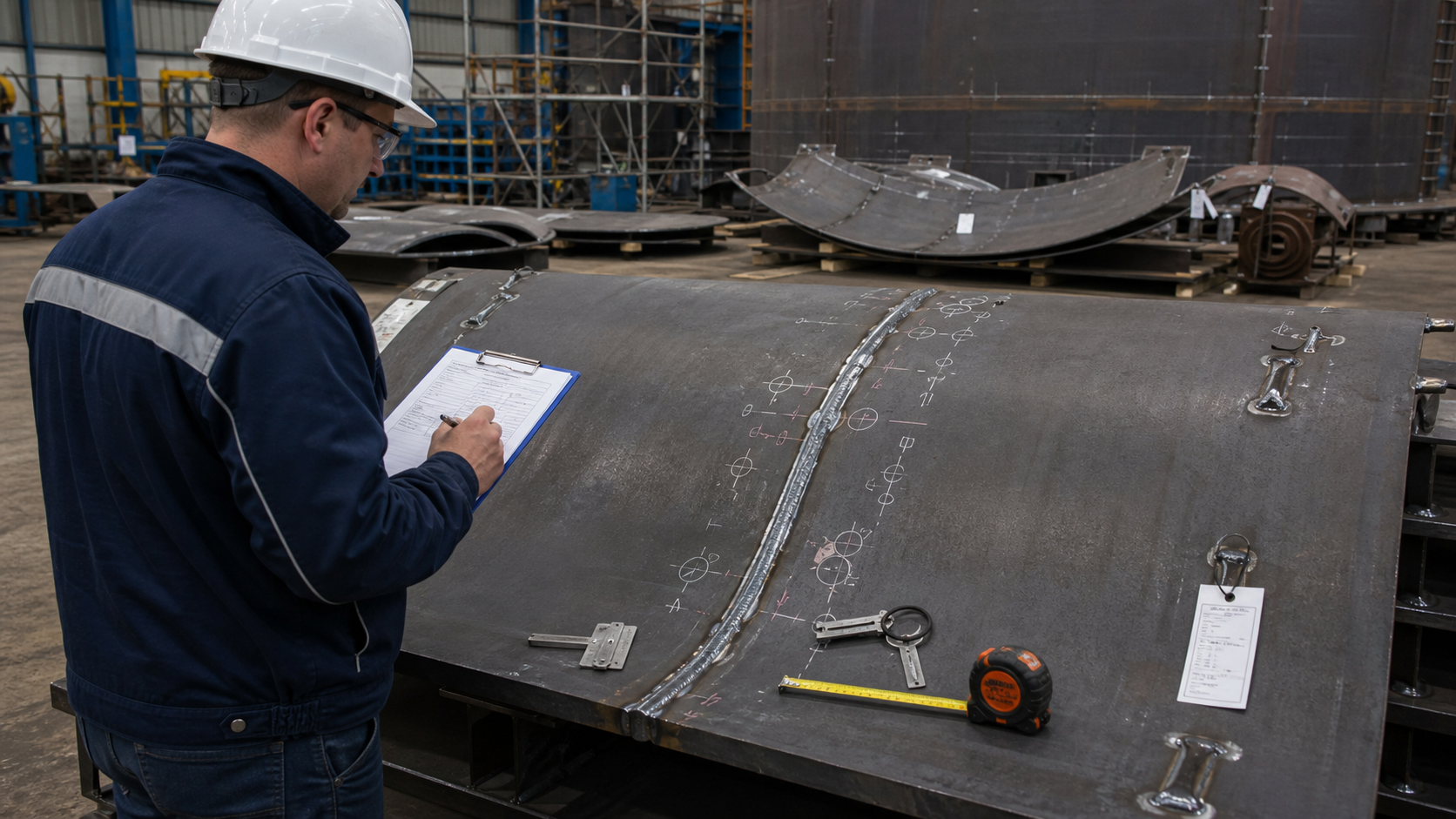

Операционный контроль в цехе: что проверить до отгрузки РВС на монтаж
Операционный контроль в цехе нужен не для галочки в журнале. Его задача - поймать ошибку до того, как деталь уехала на монтаж, где исправление уже дороже, дольше и часто требует крана, повторной зачистки, согласований и переделки соседних операций.
Где контроль должен остановить работу
В хорошем производстве контроль не стоит в конце цепочки с фразой "ну уже сделали". Он встроен между операциями: приняли металл, разметили, нарезали, подготовили кромки, собрали, прихватили, сварили, зачистили, проверили, промаркировали, скомплектовали и только потом отгрузили. Чем раньше ошибка остановлена, тем меньше она стоит.
Самые важные точки - те, после которых доступ к дефекту или исправлению резко ухудшается. Например, после сварки уже сложнее исправить плохую стыковку; после грунтования можно потерять маркировку; после отгрузки на площадку выяснение комплекта превращается в простой монтажной бригады.
Контрольные точки в цехе
| Этап | Что проверяют | Что фиксируют |
|---|---|---|
| После входного контроля | Сертификаты, марку стали, толщину, состояние поверхности, маркировку листа. | Связь листа с сертификатом, замечания, разрешение на запуск в работу. |
| После разметки и резки | Размеры, диагонали, припуски, качество реза, сохранение позиции детали. | Карту раскроя, номер детали, отметку о переносе маркировки. |
| После подготовки кромок | Фаску, зазор под сборку, отсутствие грязи, влаги, окалины и повреждений. | Готовность к сборке и сварке, замечания по кромкам. |
| После сборки и прихваток | Зазор, смещение кромок, геометрию, качество прихваток, доступ к сварке и НК. | Разрешение на сварку или перечень исправлений до сварки. |
| После сварки и зачистки | Внешний вид шва, подрезы, наплывы, кратеры, брызги, подготовку к НК. | Результат ВИК, участок контроля, сварщика, дату и замечания. |
| Перед отгрузкой | Маркировку, комплектность, защиту кромок, геометрию, документы и упаковку. | Разрешение на отгрузку, ведомость комплекта, состояние изделия. |
Что проверить перед отгрузкой на монтаж
- деталь соответствует чертежу, карте раскроя и монтажной позиции;
- маркировка читается и не исчезнет после перемещения или хранения;
- кромки, фаски и зоны будущей сварки не требуют внеплановой подготовки;
- сварные швы прошли назначенный контроль, а замечания закрыты документально;
- геометрия не мешает стыковке на площадке: нет явных перегибов, перекосов и повреждений;
- мелкие элементы, накладки, патрубки и крепеж идут в комплекте, а не "где-то отдельно";
- пакет документов позволяет принять изделие без поисков сертификатов, протоколов и подписей.
Кто отвечает за контрольную точку
Ошибка часто появляется не потому, что никто ничего не смотрел, а потому что все смотрели "рядом". Мастер отвечает за выполнение операции, сварщик - за свой шов, ОТК - за приемку, лаборатория - за метод контроля, комплектовщик - за отгрузку. Но если между ними нет понятной контрольной точки, изделие может пройти дальше с незакрытым замечанием.
| Участник | Что важно не потерять |
|---|---|
| Мастер участка | Не передавать деталь на следующую операцию, если замечание влияет на сборку, сварку или НК. |
| ОТК | Фиксировать не только факт осмотра, но и конкретное состояние детали на контрольной точке. |
| Лаборатория НК | Привязывать протоколы к участку, шву, дате, методу контроля и результату повторной проверки. |
| Комплектовка | Сверять фактический комплект с ведомостью, маркировкой и состоянием деталей перед отгрузкой. |
Пример производственной ошибки
Лист стенки после резки получил правильную маркировку и ушел на подготовку кромок. На сборке обнаружили небольшое смещение, но решили "подтянуть прихватками", чтобы не задерживать поток. После сварки шов зачистили, лаборатория нашла дефект, участок вскрыли, исправили и снова зачистили. Формально дефект закрыли, но причина была в плохой сборке, а не в случайной сварочной ошибке.
Если бы контрольная точка после сборки остановила работу до сварки, исправление заняло бы меньше времени и не потребовало бы ремонтной сварки. Именно поэтому операционный контроль должен ловить не только дефект, но и условие, из-за которого дефект появляется.
Типовые ошибки
- проверять изделие только перед отгрузкой, когда часть замечаний уже трудно исправить;
- разрешать сварку при незакрытых замечаниях по сборке и прихваткам;
- не связывать протокол НК с конкретным швом, участком и исполнительной схемой;
- считать подпись в журнале заменой фактического осмотра детали;
- терять маркировку после зачистки, грунтования или перемещения;
- отгружать изделие без сверки комплектности мелких элементов;
- не фиксировать повторный контроль после исправления замечаний.
Что должно быть в документах
Документы по операционному контролю должны показывать путь изделия по операциям, а не просто набор разрозненных подписей. В комплекте нужны отметки входного контроля, маршрут или ведомость операций, записи ОТК, протоколы НК, перечень замечаний и их закрытие, ведомость комплектности, маркировка и разрешение на отгрузку.
Нормативная документация
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - основной документ для требований к изготовлению, сварке, контролю, маркировке, приемке, документации и монтажу РВС.
- ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия" - применяют как поддерживающий документ по изготовлению, приемке, операционному контролю, комплектности, маркировке и документам качества стальных конструкций.
- ГОСТ 3242-79 "Соединения сварные. Методы контроля качества" - используют как общий документ по методам контроля сварных соединений и логике назначения контроля в применимой части.
- Технологические карты, карты контроля, план качества, ППР и рабочая документация - задают конкретные контрольные точки, ответственных, объем проверки и порядок закрытия замечаний на производстве.
