Исправление дефектов сварки РВС: почему «заварили и забыли» не работает
Дефект сварного шва РВС не исчезает от фразы «подварили». Приемка появляется только тогда, когда прослеживается вся цепочка: где найден дефект, чем он подтвержден, как удален, кто выполнил ремонтную сварку, каким методом участок проверили повторно и где это отражено в документах.
Почему ремонт шва начинается не с болгарки
Первое действие после замечания лаборатории или ВИК - не сразу вскрывать металл, а зафиксировать дефект. Нужны координата участка, номер шва, тип дефекта, метод контроля, номер заключения и понятная привязка к схеме резервуара. Если координата потеряна, потом невозможно доказать, что повторно проверили именно тот участок, где был дефект.
Для РВС это особенно важно на вертикальных и горизонтальных швах стенки, в уторном узле, на врезках патрубков и в местах пересечения швов. Здесь ремонтная операция влияет не только на внешний вид валика, но и на местную геометрию, остаточные напряжения, доступность повторного контроля и приемку всего узла.
Рабочая цепочка исправления
| Этап | Что делают | Что нельзя терять |
|---|---|---|
| Фиксация дефекта | Отмечают участок на металле и на схеме, связывают его с протоколом контроля. | Номер шва, координату, длину участка, метод контроля и решение по ремонту. |
| Оценка причины | Проверяют, связан ли дефект с зазором, загрязнением, режимом сварки, прихваткой, доступом или деформацией. | Причину, иначе тот же дефект может вернуться после повторной сварки. |
| Выборка | Удаляют металл до полного раскрытия дефектной зоны с плавным переходом к основному металлу. | Глубину и границы выборки; нельзя оставлять острые надрезы и скрытые несплошности. |
| Промежуточный осмотр | Проверяют поверхность выборки до повторной сварки. | Подтверждение, что дефект удален, а не просто закрыт сверху. |
| Ремонтная сварка | Выполняют сварку по согласованной технологии с контролем межслойной очистки и геометрии. | Сварщика, материалы, режим, дату и участок ремонта. |
| Повторный контроль | Назначают метод контроля по типу шва, зоне и первичному дефекту. | Связь нового заключения с исходным дефектом и ремонтной записью. |
Что проверить перед повторной сваркой
- дефект выбран полностью, а границы ремонта понятны и отмечены;
- поверхность выборки очищена от шлака, окалины, влаги, масла и продуктов зачистки;
- форма выборки позволяет выполнить нормальный провар без резких переходов;
- не образовалось недопустимое утонение основного металла рядом со швом;
- не повреждены соседние швы, кромки, прихватки и основной металл;
- условия сварки соответствуют технологической карте: материалы, подогрев при необходимости, положение, доступ, защита от осадков и ветра;
- после ремонта можно физически выполнить повторный ВИК, РК, УЗК, ПВК или другой назначенный контроль.

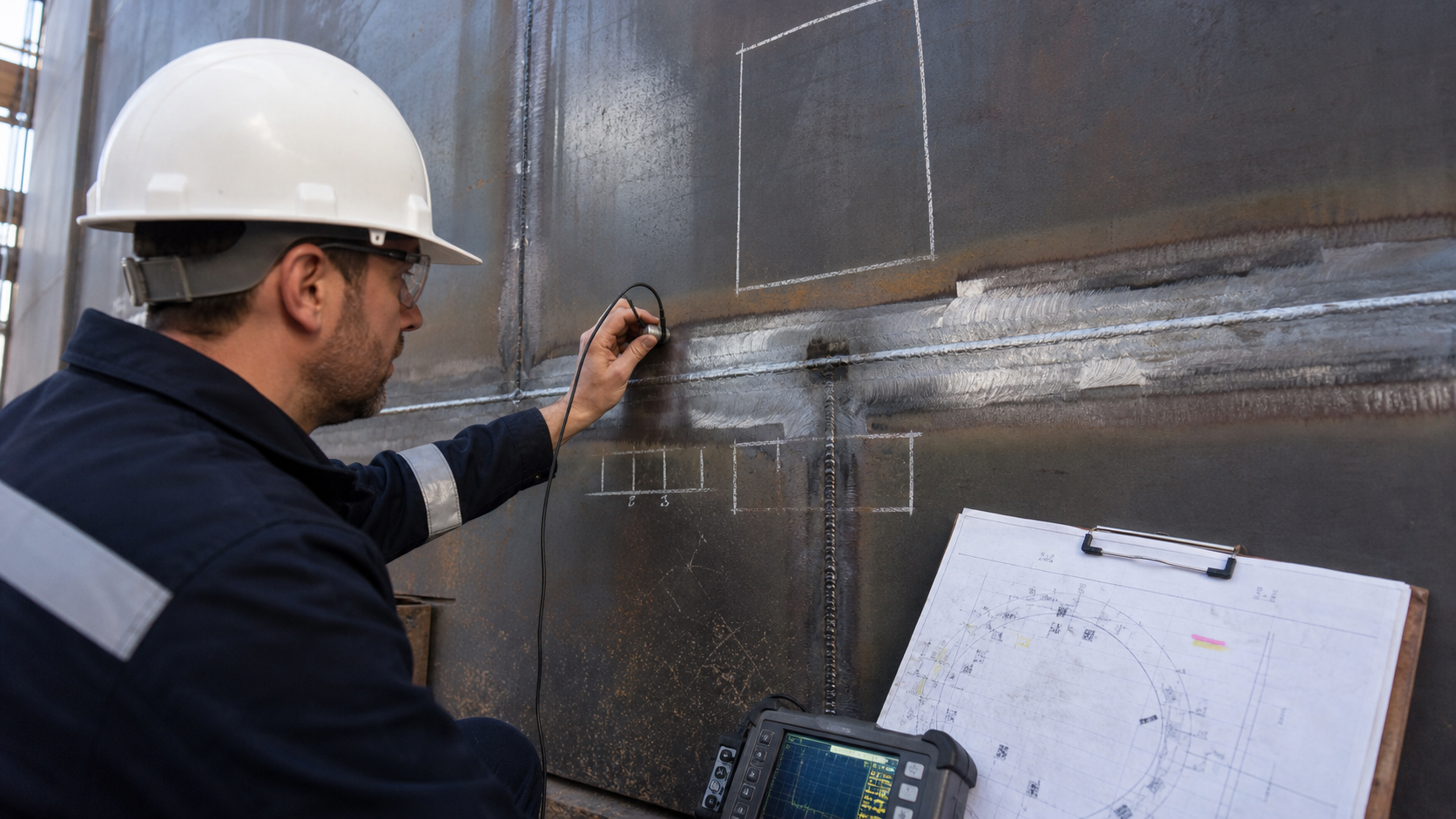

Как выбирать повторный контроль
Повторный контроль не выбирают по удобству. Его связывают с типом сварного соединения, зоной резервуара, исходным методом обнаружения и характером дефекта. Если дефект был найден радиографией, новый снимок должен быть привязан к тому же участку после ремонта. Если речь о поверхностных трещинах, одного внешнего осмотра может быть недостаточно; нужен метод, который подтверждает отсутствие раскрытых дефектов.
| Ситуация | Что важно после ремонта |
|---|---|
| Дефект на стыковом шве стенки | Сохранить связь с картой швов, протоколом РК или УЗК и повторным заключением. |
| Дефект в зоне пересечения швов | Проверить не только место выборки, но и соседнюю зону концентрации напряжений. |
| Подрез или прожог | Оценить форму поверхности после исправления и отсутствие локального ослабления металла. |
| Трещина или подозрение на трещину | Зафиксировать границы, удалить причину и подтвердить отсутствие продолжения дефекта. |
| Ремонт в уторном узле или у патрубка | Учитывать сложность геометрии, доступность контроля и влияние ремонта на соседние соединения. |
Пример производственной ситуации
На вертикальном шве нижнего пояса после РК выявили участок с внутренней несплошностью. Ошибка была бы просто прошлифовать поверхность, наложить дополнительный валик и написать «устранено». Правильная логика другая: участок отмечают на схеме, задают границы выборки, удаляют металл до чистого основания, принимают выборку, выполняют ремонтную сварку, затем повторяют контроль и прикладывают новый протокол к исходной записи.
Только после этого участок можно считать закрытым. Без повторного контроля и привязки к координате остается не приемка, а устное обещание, которое не выдержит ни сдачу документации, ни последующую эксплуатационную проверку.
Типовые ошибки
- исправлять дефект без координаты на схеме швов;
- закрывать дефект дополнительной наплавкой без полной выборки;
- оставлять резкие риски, ступеньки и пережоги после зачистки;
- не выяснять причину дефекта и повторять тот же режим сварки;
- проводить повторный контроль без связи с исходным протоколом;
- считать ВИК достаточным для любого исправленного участка;
- не записывать ремонт в журнал сварочных работ и исполнительную схему;
- передавать резервуар на следующий этап с формулировкой «дефект устранен» без подтверждающего документа.
Что должно быть в документах
- схема расположения дефекта с номером шва и координатой;
- исходное заключение ВИК, РК, УЗК, ПВК, МПК или другого примененного метода;
- решение о способе исправления и границах ремонта;
- запись о выборке и промежуточной приемке поверхности;
- данные о сварщике, сварочных материалах и выполненной ремонтной сварке;
- протокол повторного контроля именно исправленного участка;
- отметка о закрытии замечания в исполнительной документации.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - основной документ для требований к изготовлению, монтажу, сварным соединениям, контролю и приемке РВС.
- ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» - применяют как общую основу по методам контроля сварных соединений и области их применения при выявлении дефектов.
- ГОСТ 7512-82 - используют для радиографического контроля сварных соединений, когда участок проверяют снимками.
- ГОСТ 14782-86 - используют для ультразвукового контроля сварных соединений при назначении УЗК.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» - учитывают в действующей редакции для сварочных и монтажных работ, журналов, контроля и приемки стальных конструкций в применимой части.
- Технологическая карта сварки, карта контроля и проект производства работ - задают конкретную последовательность ремонта, допустимые условия, методы контроля и порядок документирования на объекте.
