Консервация и хранение элементов РВС до монтажа: как не испортить готовую деталь
Готовая деталь РВС может быть испорчена еще до монтажа. Достаточно положить лист на неровную площадку, оставить подготовленную кромку под дождем, потерять маркировку или прижать патрубок так, что он получит овальность. Поэтому хранение элементов - это не складская формальность, а часть производственного контроля.
Что считается правильным хранением
Правильное хранение начинается не с навеса, а с понимания, что именно лежит на площадке. Лист стенки, окрайка днища, патрубок, усиливающий лист и лестничная секция требуют разной опоры, разной защиты и разного контроля. Общее правило одно: элемент должен сохранить геометрию, маркировку, состояние кромок и пригодность к дальнейшей сварке или монтажу.
Если деталь после хранения нужно заново править, зачищать, искать ее номер или спорить по сертификатам, значит контроль хранения уже не сработал. Самое неприятное здесь то, что дефект часто появляется тихо: небольшая коррозия на кромке, локальный прогиб, поврежденная фаска или исчезнувшая отметка обнаруживаются только перед стыковкой, когда кран, бригада и график уже ждут.
Какие риски нужно закрыть
| Риск | Где возникает | Что делать |
|---|---|---|
| Коррозия кромок | После резки, зачистки, дробеструя, грунтования с повреждениями. | Не класть кромки в воду и грязь, закрывать ответственные зоны, проверять состояние перед сваркой. |
| Потеря геометрии | При хранении на редких опорах, на неровном основании или в пачке без прокладок. | Подбирать точки опирания, использовать прокладки, не допускать местного продавливания и скручивания. |
| Повреждение маркировки | После перемещения, дождя, зачистки, грунтования, перегрузки. | Дублировать маркировку, вести ведомость хранения, проверять связь детали с картой раскроя. |
| Загрязнение зоны сварки | При контакте с землей, маслом, снегом, пылью, строительным мусором. | Хранить на подкладках, отделять чистые кромки от грязной площадки, очищать до передачи в монтаж. |
| Повреждение мелких деталей | У патрубков, накладок, фланцев, лестниц, площадок и ограждений. | Хранить комплектами, защищать посадочные поверхности, не использовать детали как подкладки. |
Опоры и прокладки: мелочь, которая держит геометрию

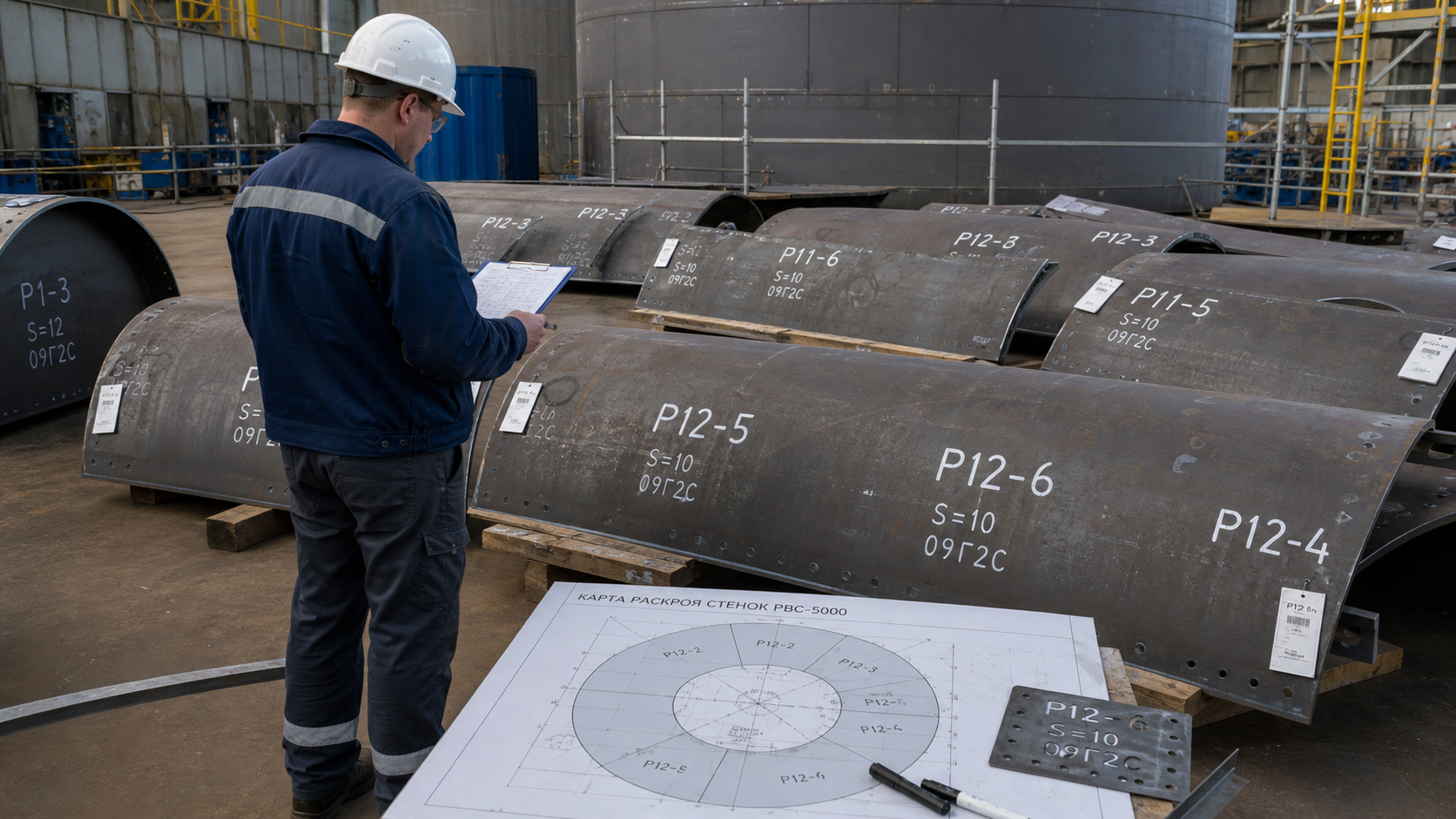

Для листовых и криволинейных элементов важно не просто поднять металл над землей. Опоры должны удерживать деталь без местного перегиба, перекоса и скручивания. Если вальцованный лист стенки лежит на двух случайных брусках, он может получить форму, которую потом придется исправлять при стыковке. Если окрайка днища лежит в воде или на грязной площадке, проблема придет уже на этапе сварки уторного узла.
- опоры должны быть устойчивыми, ровными и расположенными по логике детали;
- прокладки не должны оставлять вмятины, загрязнять металл или закрывать маркировку;
- кромки и фаски не должны упираться в землю, бетонный мусор или острый металл;
- элементы с гибкой лучше хранить так, чтобы не менять радиус и не создавать обратный изгиб;
- пачки листов нужно разделять прокладками, чтобы деталь можно было принять и извлечь без повреждения.
Что проверять перед передачей на монтаж
| Проверка | Инженерный смысл |
|---|---|
| Маркировка читается | Можно подтвердить, из какого листа изготовлена деталь и куда она должна быть установлена. |
| Кромки пригодны к сварке | Нет коррозии, грязи, механических повреждений, забоин и следов неправильной зачистки. |
| Геометрия не ушла | Лист, патрубок, накладка или секция не требуют внеплановой правки перед сборкой. |
| Комплектность подтверждена | На монтаж уходит не набор похожих деталей, а проверенный комплект по ведомости. |
| Документы совпадают с фактом | Ведомость, маркировка, сертификаты, контроль и отгрузка связаны между собой. |
Пример с площадки
Из цеха на объект пришли элементы стенки с подготовленными кромками. Часть листов положили на грунтовую площадку через случайные подкладки, а пачку накрыли так, что вода стекала прямо на нижние кромки. Через несколько дней перед монтажом выяснилось, что часть маркировки нечитаема, кромки требуют повторной зачистки, а один лист получил местный перегиб от точечной опоры.
Формально детали были изготовлены. Практически же монтаж получил задержку: нужно восстанавливать маркировку, проверять комплектность, повторно готовить кромки и решать, допустима ли геометрия без правки. Все это можно было закрыть заранее нормальной схемой хранения, ведомостью и приемкой состояния при передаче.
Типовые ошибки
- складывать элементы прямо на землю или на случайные обрезки металла;
- не разделять готовые детали, заготовки, брак и элементы, ожидающие контроля;
- закрывать детали пленкой так, что под ней собирается конденсат;
- оставлять подготовленные кромки без защиты после дождя, снега или грязной перегрузки;
- терять маркировку при грунтовании, перемещении или повторной зачистке;
- использовать патрубки, накладки и мелкие элементы как подкладки для тяжелых листов;
- передавать комплект на монтаж без ведомости и проверки фактического состояния.
Что должно быть в документах
В документах должна быть понятна не только дата изготовления, но и состояние детали перед передачей дальше. Для этого нужны ведомость хранения или комплектовки, отметки о входном и операционном контроле, схема маркировки, отгрузочная ведомость, замечания по повреждениям и отметки об устранении. Если элемент хранился долго или попадал под неблагоприятные условия, полезно отдельно фиксировать повторный осмотр кромок, поверхности и геометрии.
Нормативная документация
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - основной документ для требований к изготовлению, маркировке, транспортированию, монтажу, контролю и приемке РВС.
- ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия" - применяют как поддерживающий документ по изготовлению, приемке, маркировке, комплектности, качеству и защите стальных конструкций в применимой части.
- СП 70.13330.2012 "Несущие и ограждающие конструкции" - учитывают в действующей редакции для организации строительно-монтажных работ, приемки, журналов и исполнительной документации.
- Проект производства работ, план качества, карты контроля, отгрузочные ведомости и схемы складирования - задают конкретный порядок хранения, защиты, перемещения и передачи элементов на монтаж.
