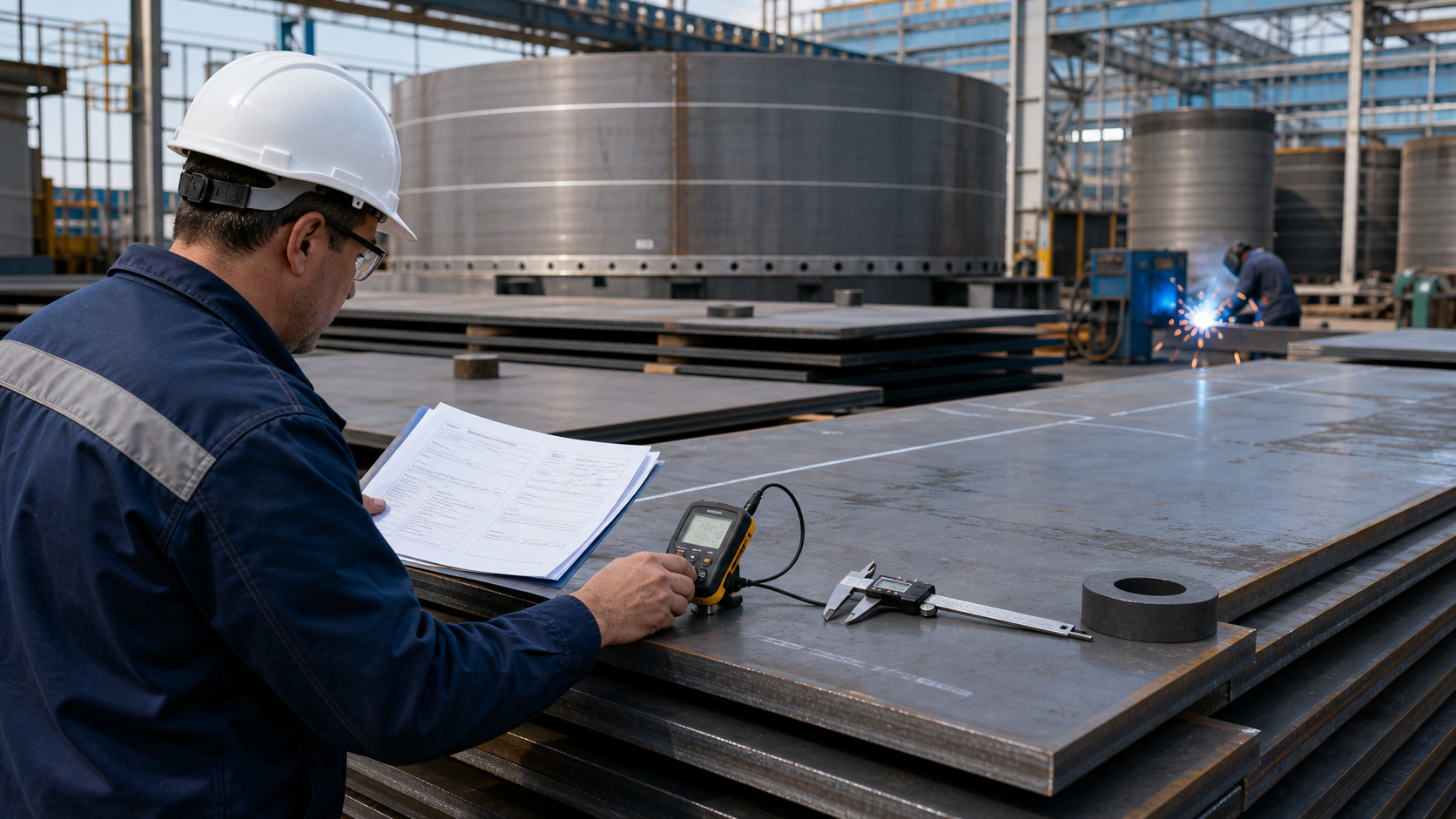

Входной контроль металла для резервуара: что проверить до сварки
Качество резервуара начинается не с первого шва, а с момента приемки металла и комплектующих. Если на входе пропустить не ту марку стали, неверную толщину, чужую плавку или сомнительный сертификат, дефект попадет в конструкцию еще до начала изготовления.
Практический смысл
Входной контроль нужен, чтобы до раскроя, гибки и сварки подтвердить: материал действительно соответствует проекту, сертификату и условиям эксплуатации. Это дешевле, чем потом выяснять, почему лист не проходит по толщине, шов не принимает лаборатория или исполнительная документация не сходится с фактической поставкой.
Для резервуара важна прослеживаемость: какой лист, из какой плавки, с каким сертификатом и в какой узел конструкции он попал. Без этой связи приемка превращается в набор бумажек, а не в инженерный контроль.
Что проверяют на входе
Минимальный контроль должен закрывать документы, маркировку, фактические размеры, состояние поверхности и соответствие проекту. Для разных элементов глубина проверки отличается, но логика одна: нельзя запускать в производство материал, происхождение и характеристики которого не подтверждены.
| Листовой прокат | Марка стали, номер плавки, толщина, габариты, состояние кромок, расслоения, коррозия, соответствие сертификату и спецификации. |
|---|---|
| Трубы и патрубки | Материал, наружный диаметр, толщина стенки, овальность, сертификат, маркировка, соответствие давлению и назначению узла. |
| Фланцы и заглушки | Исполнение, условное давление, присоединительные размеры, материал, состояние уплотнительных поверхностей. |
| Сварочные материалы | Марка, партия, срок годности, условия хранения, сертификат, совместимость с основным металлом и технологией сварки. |
| Арматура и люки | Комплектность, паспорта, маркировка, присоединительные размеры, материал, направление установки и соответствие проекту. |
Проверка толщины листа
Одна из частых ошибок - смотреть только номинал в сертификате. Фактическая толщина должна быть проверена измерением, а затем сопоставлена с расчетной потребностью и допустимым минусовым отклонением.
Пример инженерной проверки
Допустим, для пояса стенки в проекте назначен лист 10 мм. По расчету с учетом условий работы требуется не менее 9,0 мм эффективной толщины после учета коррозионного припуска. При входном контроле получены замеры: 9,8; 9,7; 9,6; 9,7 мм. Коррозионный припуск для зоны принят 0,5 мм.
Документы должны сходиться с металлом
Сертификат сам по себе ничего не доказывает, если его нельзя связать с конкретной поставкой. На листах, трубах и комплектующих должны читаться маркировка, номер партии или плавки, марка стали и основные признаки, позволяющие сопоставить изделие с документами.
Если маркировка потеряна, перепутана или не соответствует сертификату, такой материал нельзя тихо запускать в работу. Нужен отдельный порядок идентификации, дополнительные испытания или замена поставки.
Типовые ошибки
- принимают металл по накладной, не сверяя сертификат и маркировку;
- не фиксируют номер плавки и потом не могут доказать, какой лист ушел в какой пояс;
- проверяют толщину только в одном месте листа;
- не смотрят состояние кромок, вмятины, коррозию и расслоения;
- сварочные материалы хранят без контроля условий и сроков;
- заменяют марку стали «аналогом» без проектного решения и подтверждения расчетом.
Что фиксировать в акте входного контроля
- наименование материала или комплектующего;
- поставщика, номер партии, номер плавки и сертификат;
- проектное назначение: стенка, днище, окрайка, патрубок, люк, лестница или площадка;
- фактические замеры толщины и геометрии;
- результаты визуального осмотра поверхности и кромок;
- вывод: принято, принято с ограничением по применению или забраковано.
Практический вывод
Входной контроль - это фильтр, который не дает ошибке попасть в резервуар. Чем раньше обнаружена проблема с металлом, сертификатом, толщиной или комплектностью, тем дешевле и спокойнее ее исправить.
Для ответственного резервуара важно не просто «принять материал», а обеспечить прослеживаемость от сертификата до конкретного узла конструкции. Тогда расчет, производство, контроль качества и исполнительная документация работают как единая система.
Нормативная документация
Для рабочего проекта и производства нужно сверять актуальные редакции документов, проектные требования и договорные условия поставки. Обычно используют:
- ГОСТ 31385-2023 - требования к проектированию, изготовлению, монтажу, испытаниям и приемке вертикальных стальных резервуаров.
- ГОСТ 7566 - правила приемки, маркировки, упаковки, транспортирования и хранения металлопродукции.
- СП 70.13330 - несущие и ограждающие конструкции, требования к производству и приемке работ.
- ГОСТ 34347-2017 - для сосудов и аппаратов стальных сварных, если объект относится к оборудованию под давлением.
