Маркировка элементов РВС: почему номер листа важен не меньше толщины
Маркировка элементов РВС нужна не для склада и не для красоты на листе. Она связывает металл с сертификатом, плавкой, картой раскроя, операцией в цехе, местом монтажа и исполнительной документацией. Если эта связь потеряна, даже правильно изготовленная деталь превращается в спорный элемент: непонятно, из какого листа она сделана, куда должна встать и чем подтверждается ее приемка.
Зачем маркировка нужна инженеру, а не только кладовщику

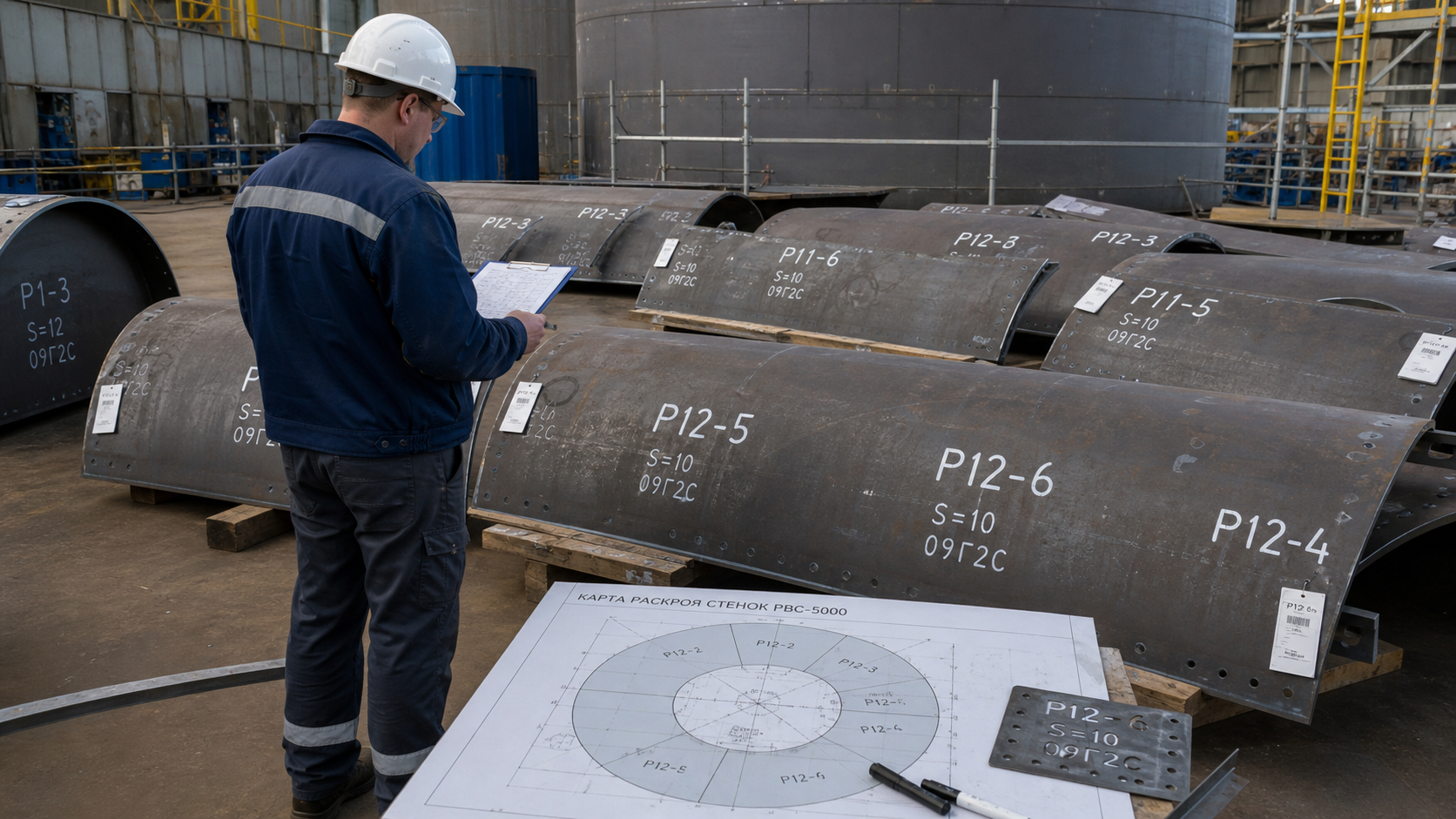

В резервуаростроении много деталей выглядят одинаково: листы одной толщины, сегменты стенки одного пояса, элементы днища, накладки, патрубки, ребра и временные приспособления. На чертеже они имеют разные позиции, разные зоны работы и разную ответственность. Номер на металле помогает не перепутать элемент, сохранить порядок сборки и подтвердить, что в конкретное место установлен именно тот материал, который прошел входной контроль.
Особенно критична маркировка для нижних поясов, окраек днища, зон врезок, усиливающих листов, элементов с индивидуальной разделкой кромок и деталей, которые после гибки или резки уже сложно сопоставить с исходным листом по внешнему виду.
Что должно сохраняться на каждом элементе
| Что фиксируют | Зачем это нужно | Где проверяют |
|---|---|---|
| Исходный лист, плавка, сертификат | Подтверждает марку стали, толщину, партию и результаты испытаний металла. | Входной контроль, ведомость материалов, исполнительная документация. |
| Позиция по карте раскроя | Показывает, из какой зоны листа получена деталь и как она связана с заданием на резку. | Карта раскроя, сменное задание, маршрут детали. |
| Место установки | Не дает перепутать пояс, сектор, лист стенки, окрайку, вставку или усиливающий элемент. | Монтажная схема, карта сборки, схема исполнительной съемки. |
| Ориентация детали | Важна для гибки, фасок, направления вальцовки, внутренней и наружной стороны, верха и низа. | Перед стыковкой, прихваткой, сваркой и контролем геометрии. |
| Статус контроля | Позволяет понять, прошла ли деталь входной контроль, обработку кромок, ВИК, НК или приемку операции. | Журналы контроля, маршрутный лист, отметки ОТК. |
| Отгрузочная партия | Нужна, чтобы на площадке элементы пришли комплектом и не перемешались при складировании. | Упаковочная ведомость, бирки, схема погрузки и приемка на объекте. |
Цепочка прослеживаемости
Рабочая логика должна быть простой: сертификат металла связан с листом, лист связан с картой раскроя, карта раскроя связана с деталью, деталь связана с операциями изготовления, отгрузкой, монтажной схемой и исполнительными документами. Если на любом участке появляется разрыв, приемка начинает держаться на устных пояснениях.
- по сертификату понятно, какой металл поступил на производство;
- по входному контролю видно, что металл принят и не имеет запрещающих замечаний;
- по карте раскроя видно, какая деталь получена из какого листа;
- по маркировке на детали понятно, где она должна быть установлена;
- по отгрузочной ведомости видно, что деталь дошла до площадки в составе нужного комплекта;
- по исполнительной схеме можно подтвердить, где деталь фактически смонтирована.
Где маркировку чаще всего теряют
Маркировка редко исчезает сама. Обычно ее теряют на переходах между операциями: после резки, дробеструйной обработки, зачистки, грунтования, перемещения пакетов, перегрузки на транспорт или раскладки на монтажной площадке.
| Операция | Риск | Что помогает |
|---|---|---|
| Резка листа | Остаток с номером ушел в отход, а деталь осталась без связи с исходным листом. | Перенос маркировки до отделения детали, отметка в карте раскроя. |
| Дробеструй и очистка | Краска или мел стираются, бирка отрывается. | Дублирующая маркировка, металлическая бирка, запись в маршрутном листе. |
| Гибка и вальцовка | После операции сложно понять верх, низ, внутреннюю сторону и сектор установки. | Ориентационные стрелки и переносимые отметки до начала гибки. |
| Грунтование | Номер закрывается покрытием и становится нечитаемым. | Согласованное место маркировки и повторное нанесение после покрытия. |
| Транспорт и складирование | Похожие детали перемешиваются, особенно при неполной комплектной отгрузке. | Пакетная ведомость, бирки на пачках, приемка по списку на объекте. |
Пример ошибки на площадке
На монтаж привезли несколько листов стенки одной толщины и одной марки стали. Два листа потеряли читаемую маркировку после очистки и перемещения. Внешне они почти одинаковые, но один должен был идти в зону с врезкой и усилением, второй - в обычный сектор. Если их поменять местами, проблема появится не сразу: резервуар можно собрать, сварить и даже визуально принять. Но при сдаче документов возникнет вопрос, какой лист стоит у патрубка, какой сертификат к нему относится и почему схема не совпадает с фактической раскладкой.
Такая ошибка неприятна не потому, что номер написан некрасиво. Она ломает доказательную часть: карту швов, исполнительную схему, связь с сертификатами, протоколы контроля и ответственность за решение. Исправление потом стоит дороже, чем нормальная маркировка до резки и после каждой операции.
Что проверить в цехе и на монтаже
- на каждой ответственной детали есть читаемая позиция и связь с исходным листом;
- маркировка перенесена после резки, очистки, гибки и грунтования;
- понятна ориентация детали: верх, низ, внутренняя и наружная сторона, направление установки;
- бирки и надписи не расположены в зоне будущего реза, сварки или зачистки;
- отгрузочные пачки собраны по монтажной логике, а не только по удобству погрузки;
- на площадке приемка идет по ведомости, а не по устному подтверждению без сверки комплекта;
- исполнительная схема отражает фактическое положение деталей после монтажа.
Типовые ошибки
- наносить номер только на остаток листа, а не на саму деталь;
- использовать временную надпись, которая исчезает после очистки или дождя;
- не указывать ориентацию детали после гибки;
- складывать похожие элементы разных поясов в одну пачку без разделения;
- считать, что сертификата на металл достаточно без связи с конкретным местом установки;
- не обновлять маркировку после грунтования;
- разделять производственную маркировку и исполнительную схему так, что они не проверяются друг о друга.
Что должно быть в документах
Для нормальной приемки нужны не красивые надписи сами по себе, а согласованная система. В комплекте должны читаться ведомость материалов, сертификаты, входной контроль, карта раскроя, маршрутные или операционные отметки, отгрузочная ведомость, монтажная схема и исполнительная документация. Тогда номер на металле становится частью инженерной цепочки, а не случайной пометкой маркером.
Нормативная документация
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - применяют как основной документ по требованиям к изготовлению, монтажу, контролю и приемке РВС.
- ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия" - учитывают для требований к изготовлению, маркировке, приемке, комплектности и документации стальных конструкций в применимой части.
- СП 70.13330.2012 "Несущие и ограждающие конструкции" - используют для организации производства и приемки строительно-монтажных работ, журналов, исполнительной документации и контроля стальных конструкций в применимой части.
- Проект производства работ, рабочая документация, карты раскроя, схемы сборки и план качества - задают конкретную систему обозначений, перенос маркировки и порядок подтверждения прослеживаемости на объекте.
