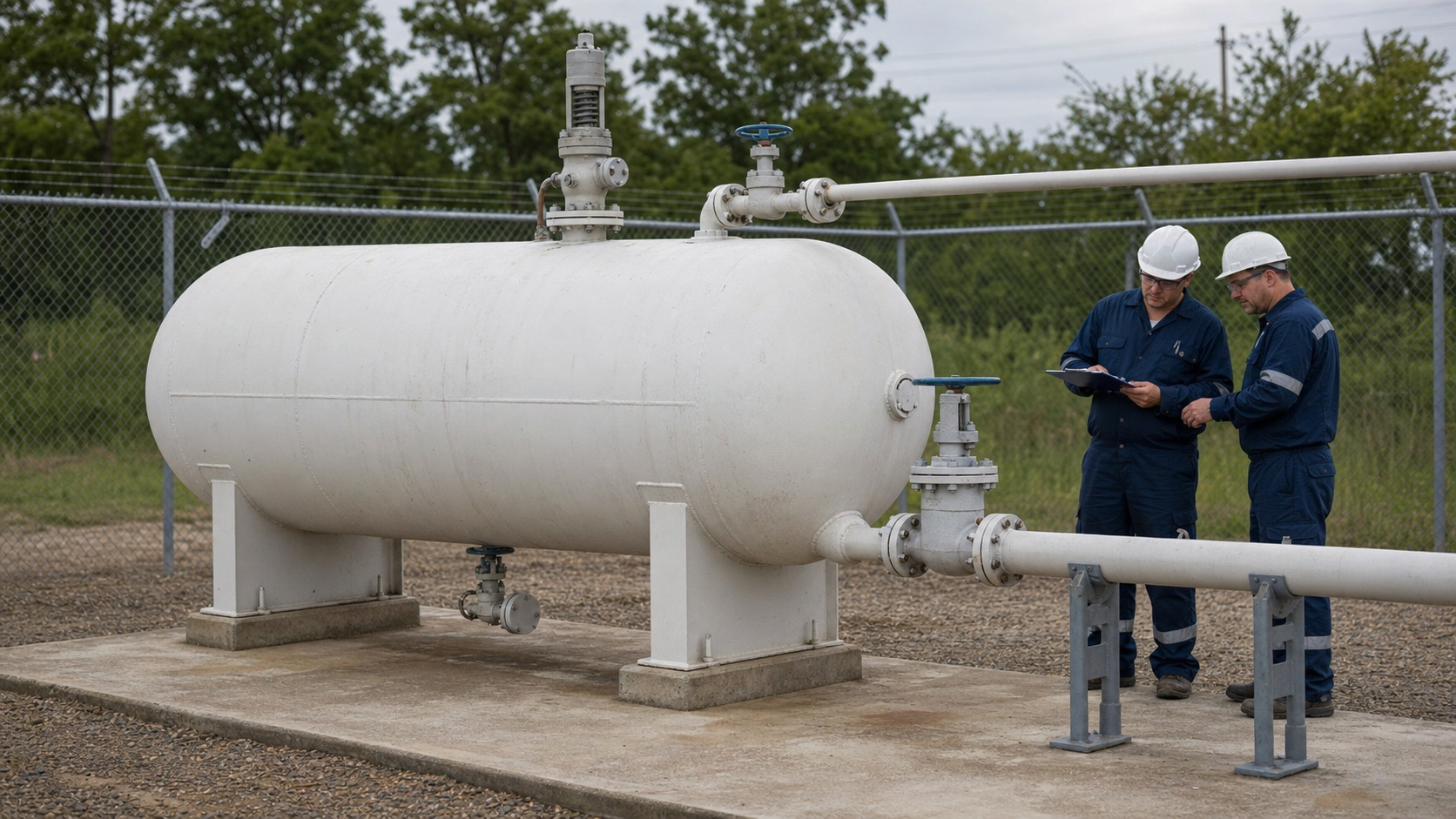

Обвязка емкости СУГ: жидкая и паровая фаза, дренаж и отключение

Почему фазы нельзя смешивать в одной условной схеме

Жидкая фаза отбирается из нижней зоны сосуда и при нагреве в замкнутом объеме резко увеличивает давление. Паровая фаза находится над уровнем жидкости и используется в предусмотренных проектом операциях: возврате паров, выравнивании давления, подаче к потребителю или технологической обработке.

Назначение каждого штуцера определяют проект и паспорт емкости. Нельзя считать, что любой верхний патрубок является паровой линией, а любой нижний - дренажом. До монтажа обвязки номера и функции штуцеров сверяют с чертежом общего вида, P&ID и таблицей патрубков.

Что должно быть видно на P&ID

Жидкая линия: где появляется запертый объем

Опасный участок возникает, когда жидкий СУГ оказывается между двумя закрытыми клапанами. При нагреве жидкости свободного пространства почти нет, поэтому давление может расти быстрее, чем в газовой полости. Проект должен предусматривать контролируемую разгрузку такого участка в допустимую систему, а не ручное открытие фланца или сброс на площадку.

• определить все участки, которые могут быть изолированы с жидкостью;
• проверить направление запорной и обратной арматуры;
• предусмотреть защиту от теплового расширения там, где она требуется расчетом и схемой;
• не размещать клапан сброса так, чтобы его можно было случайно отсечь вместе с защищаемым объемом;
• отразить путь сброса и расчетные параметры в проектной документации.

Паровая линия: не только «труба сверху»

Паровая линия должна работать без образования жидкостных мешков, если проектом не предусмотрены специальные сепарация и дренирование. Уклоны, высотные отметки и опоры проверяют по всей трассе, а не только возле емкости.

Если паровая фаза возвращается в транспортную емкость при сливе, участвует в регуляции давления или подается к испарителю, для каждого режима составляют отдельную последовательность переключений. Совмещать функции одной линии допустимо только при ясно определенной схеме и блокировках.

Дренаж не должен заканчиваться на площадке

Нижняя точка нужна для предусмотренного проектом удаления остатков, подготовки к ремонту или контроля. Это не означает допустимость свободного слива. Конечная точка должна быть определена: закрытая дренажная емкость, технологическая система возврата, утилизации или иной проектный приемник.

На неиспользуемом соединении применяют предусмотренную проектом заглушку. Положение арматуры контролируют, а операцию выполняют по регламенту с учетом давления, температуры, состава среды и газоопасной зоны.

Безопасное отключение емкости

1. Определить по P&ID все связи емкости с жидкой, паровой, дренажной и вспомогательными системами.
2. Остановить технологическую операцию в последовательности, установленной регламентом.
3. Закрыть и зафиксировать предусмотренные отсечные устройства без создания незащищенного запертого объема жидкости.
4. Снять давление из отключаемого участка только в проектную систему приема или утилизации.
5. Подтвердить отсутствие давления по исправным приборам и предусмотренным контрольным точкам.
6. Установить механическое отделение, если оно требуется программой работ, и оформить его положение.
7. Проверить воздушную среду, заземление, допуски и готовность места до начала ремонта.

Эта последовательность показывает логику, но не заменяет технологический регламент конкретного объекта. Универсального порядка переключения арматуры для всех схем СУГ не существует.

Что проверить при обходе

• положение и маркировку арматуры по технологической схеме;
• утечки на штоках, фланцах, резьбовых соединениях и импульсных линиях;
• состояние опор, направляющих и компенсации температурных перемещений;
• отсутствие нагрузки трубопровода на штуцеры емкости;
• целостность заглушек, пломб и устройств блокировки;
• исправность манометров, уровнемеров, сигнализации и отсечных устройств;
• свободный доступ к арматуре без нахождения персонала над возможным выбросом.

Типичные ошибки

• жидкая и паровая линии различаются только подписью, но не проверены по штуцерам сосуда;
• между двумя клапанами остается жидкость без защиты от теплового расширения;
• дренаж заканчивается открытым штуцером возле опоры емкости;
• предохранительный клапан можно случайно отсечь без предусмотренного резервирования;
• трубопровод опирается на штуцер или передает на него неучтенную нагрузку;
• паровая линия образует низкую точку без проектного отвода жидкости;
• порядок отключения существует только как устная практика смены.

Нормативная документация

• ТР ТС 032/2013 с действующими изменениями - безопасность оборудования, работающего под избыточным давлением, в установленной области применения.
• Федеральные нормы и правила «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», приказ Ростехнадзора № 536.
• ГОСТ 34347-2017 с поправками - общие технические требования к стальным сварным сосудам и аппаратам.
• ГОСТ 32569-2013 с изменением № 1 и поправкой ИУС 4-2026 - проектирование, устройство и эксплуатация технологических стальных трубопроводов в установленной области применения.
• Проект, паспорт сосуда, P&ID, руководства изготовителей арматуры и технологический регламент - конкретные параметры, схема отключения и критерии исправности оборудования.
