Степень заполнения емкости СУГ: почему нельзя заполнять на 100%

Что происходит внутри емкости СУГ

В рабочей емкости одновременно находятся жидкая и паровая фазы. Их соотношение зависит от состава продукта и температуры. При нагреве жидкая фаза расширяется и занимает больший объем, а давление насыщенных паров изменяется. Пока над жидкостью остается расчетное паровое пространство, система может воспринимать предусмотренное температурное изменение объема.

Если заполнить сосуд жидкостью практически полностью, дальнейшее тепловое расширение упирается в замкнутый объем. Жидкость сжимается значительно хуже газа, поэтому давление может расти резко. Предохранительный клапан защищает от превышения давления, но он не заменяет ограничение заполнения и исправную автоматику налива.

Почему нельзя просто записать «не более 85%»

Значение 85% часто встречается в эксплуатации и проектных заданиях, но переносить его на любую емкость СУГ без проверки нельзя. Допустимую степень заполнения устанавливают применимые требования, паспорт и руководство по эксплуатации сосуда, свойства конкретной смеси, температурные условия и технологическая схема объекта.

Одинаковый геометрический объем не означает одинаковую разрешенную массу продукта. Плотность пропан-бутановой смеси зависит от состава и температуры. Поэтому налив нужно ограничивать согласованно по объему, уровню и массе, а не выбирать одно показание, которое удобнее оператору.

Какие исходные данные нужны для расчета

Расчет допустимого объема и массы

Для предварительной проверки при заданной допустимой доле заполнения используют простые зависимости:

где:

• V_ж,max - максимально допустимый объем жидкой фазы при принятых условиях, м³;
• φ_max - допустимая объемная доля заполнения, выраженная десятичной дробью;
• V_геом - полный геометрический объем емкости, м³;
• m_max - максимальная масса наливаемого продукта при принятой плотности, кг;
• ρ_нал - плотность жидкого СУГ при фактической температуре заполнения и заданном составе, кг/м³;
• V_пар - объем, оставленный под паровую фазу при принятом заполнении, м³.

Эти формулы не заменяют проверку теплового расширения по свойствам конкретного продукта. Если состав смеси изменяется, расчет выполняют для наиболее неблагоприятного предусмотренного сочетания состава и температур.

Подробный пример для емкости 20 м³

Рассмотрим демонстрационный расчет. Геометрический объем емкости составляет 20 м³. Для примера принято ограничение заполнения 85%, а плотность жидкой фазы при температуре налива - 520 кг/м³. Эти значения показывают методику; фактические данные берут из проектной и эксплуатационной документации и характеристик поставляемого СУГ.

1. Переводим долю заполнения: φ_max = 85 / 100 = 0,85.
2. Определяем объем жидкой фазы: V_ж,max = 0,85 · 20 = 17,0 м³.
3. Определяем массу при принятой плотности: m_max = 520 · 17,0 = 8840 кг.
4. Определяем паровое пространство: V_пар = 20 - 17,0 = 3,0 м³.

Результат относится только к принятым условиям. Если температура или состав продукта меняются, меняется плотность, а вместе с ней и допустимая масса при том же ограничении по объему. Поэтому табличка «20 м³ = столько-то тонн» без указания продукта и температуры непригодна для безопасного налива.

Уровень в сантиметрах и процент объема - не одно и то же

У горизонтального цилиндрического сосуда площадь поперечного сечения меняется по высоте. В нижней и верхней частях небольшое изменение уровня соответствует меньшему изменению объема, чем около середины. Поэтому отметка 85% высоты не обязана соответствовать 85% объема.

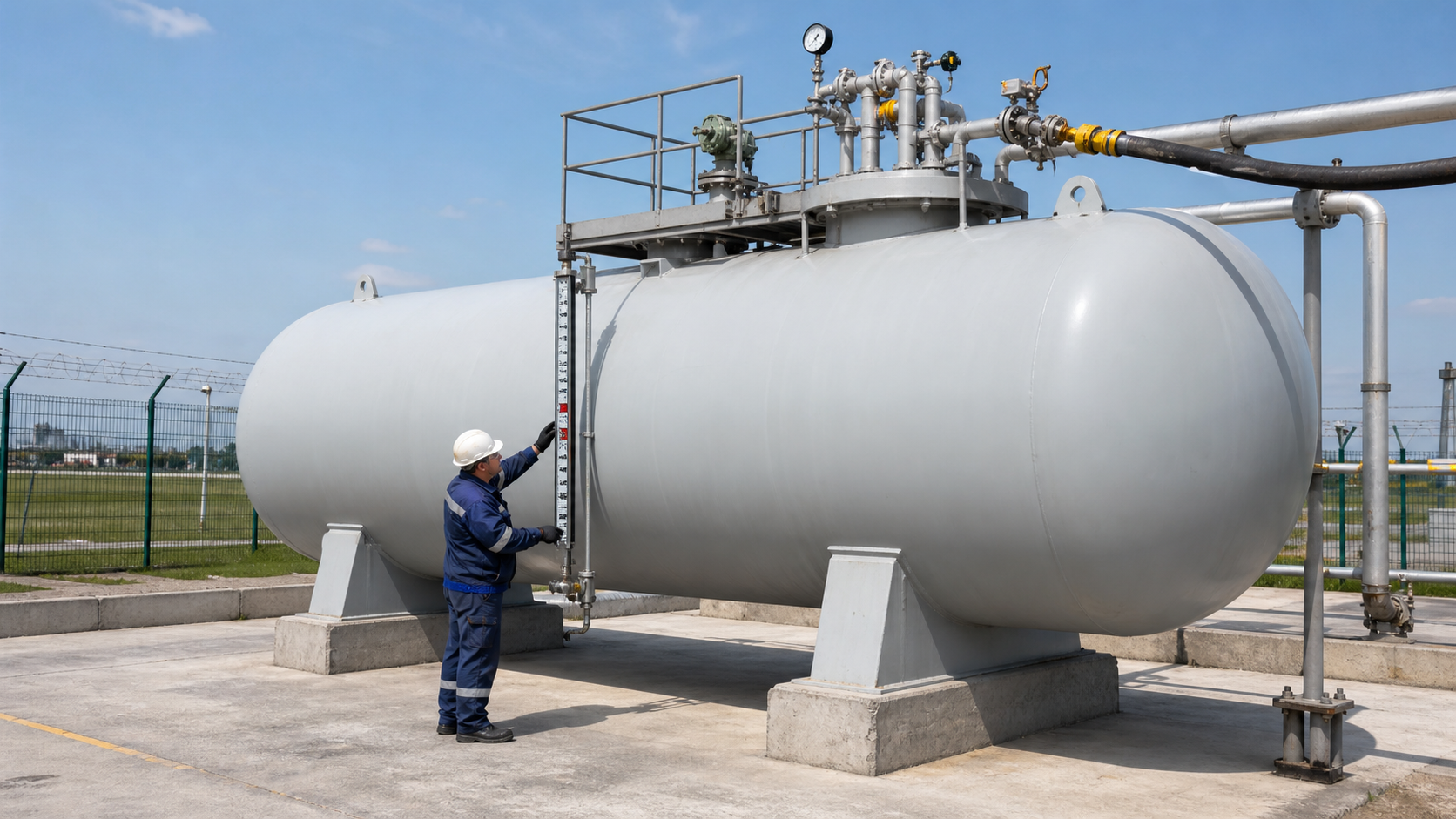

Уровнемер должен иметь тарировочную характеристику, связанную с фактической геометрией емкости. Порог сигнализации и автоматической отсечки задают в тех единицах, в которых система действительно контролирует заполнение: объем, массу или корректно пересчитанный уровень.

Как должна работать защита от переполнения

Операторский контроль не должен быть единственным барьером. Проектом определяют рабочее показание уровня, предупредительную сигнализацию, аварийный верхний уровень и действие, которое прекращает подачу продукта. Независимость датчиков и исполнительных устройств назначают по анализу опасностей и требованиям конкретного объекта.

• уровнемер читается с рабочего места и имеет действующую тарировку;
• верхний предельный уровень связан с прекращением налива, а не только с лампой на щите;
• расходомер или весовой контроль используют как дополнительную проверку, но не вместо контроля уровня;
• состояние арматуры жидкой и паровой фаз проверяют до подключения линии заполнения;
• оператор знает допустимую массу партии с учетом остатка продукта в емкости;
• результаты проверки защит и приборов оформляют до ввода системы в эксплуатацию.

Типичные ошибки

• Процент принимают универсальным. Не проверяют паспорт сосуда, свойства продукта и температурный диапазон.
• Массу считают по постоянной плотности. Не указывают состав СУГ и температуру налива.
• Высоту приравнивают к объему. Игнорируют нелинейную тарировку горизонтальной емкости.
• Не учитывают остаток. Разрешенную массу новой партии считают от пустого сосуда.
• Надеются на предохранительный клапан. Защитное устройство используют как замену ограничителю налива.
• Сигнализацию не связывают с действием. Аварийный уровень фиксируется, но подача продукта продолжается.

Нормативная документация

• ТР ТС 032/2013 с действующими изменениями - требования безопасности к оборудованию, работающему под избыточным давлением; изменения по Решению Совета ЕЭК № 137 действуют с 23 ноября 2024 года.
• ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - требования к эксплуатации, контролю и обеспечению безопасной работы оборудования под давлением.
• ГОСТ 34347-2017 с поправками 2022 и 2023 годов - общие технические условия для стальных сварных сосудов и аппаратов.
• Паспорт сосуда, руководство по эксплуатации и проектная документация - источники конкретных ограничений заполнения, расчетных температур, свойств продукта и уставок защит для данного объекта.
