Обечайка РГС: раскрой, вальцовка, стыковка и контроль геометрии
Геометрия горизонтального резервуара формируется задолго до установки днищ и опор. Ошибка в разметке, непрокатанная кромка или перекос замыкающего стыка переходят в овальность корпуса, усложняют сборку соседних обечаек и создают лишние напряжения после сварки.
Главный принцип
Обечайку принимают по технологической цепочке: лист, кромки, радиус после вальцовки, стык, сварка и повторная геометрия. Контроль только готового корпуса обнаруживает ошибку слишком поздно.
С чего начинается изготовление
До раскроя проверяют сертификат на металл, марку стали, толщину, состояние поверхности и соответствие листа карте изготовления. Направление прокатки и расположение деталей учитывают по требованиям конструкторской и технологической документации. Дефекты листа нельзя скрывать в зоне будущего шва или оставлять под усилением.
Развертку назначают с учетом номинального диаметра, толщины стенки, припусков на обработку кромок и фактической технологии замыкания. Если в цехе пытаются компенсировать ошибку раскроя увеличенным зазором либо сильной стяжкой, правильного цилиндра уже не получится.
Производственная последовательность
| Этап | Что контролируют | Что не допускают переносить дальше |
|---|---|---|
| Входной контроль | Марку, толщину, размеры, плоскостность, состояние поверхности и маркировку листа | Неидентифицированный металл, расслоения, недопустимые повреждения |
| Раскрой | Длину развертки, ширину обечайки, диагонали, припуски и положение швов | Косой торец, потерю прямоугольности, случайное смещение стыка |
| Подготовка кромок | Форму разделки, притупление, чистоту и отсутствие подрезов от термической резки | Окалина, заусенцы, местные выхваты и непостоянная разделка |
| Вальцовка | Радиус по шаблону, состояние концов, отсутствие заломов и местных вмятин | Прямые участки у кромок, перекат и неравномерную кривизну |
| Стыковка | Совпадение кромок, зазор, смещение, форму окружности и положение шва | Силовую подгонку, которая удерживается только прихватками |
| Сварка и правка | Технологию шва, деформации, размеры соединения и итоговую геометрию | Локальный перегрев, грубую ударную правку и скрытые трещины |
Почему кромки приходится подгибать отдельно
Рабочие валки не формируют участок листа прямо до самой кромки: возле конца остается непрокатанная зона. Ее уменьшают предварительной подгибкой на прессе, специальной схемой работы валков либо технологическим припуском с последующей обрезкой. Если этот этап пропустить, замыкающий стык получает характерную плоскую площадку.
Стягивать такую площадку прихватками опасно. После освобождения оснастки металл стремится вернуться, зазор раскрывается, кромки смещаются, а сварка закрепляет местную грань. Радиус проверяют не в одной удобной точке, а по окружности и особенно по обе стороны стыка.
Стыковка обечайки без силовой маскировки
Кромки должны сходиться с технологическим зазором и допустимым смещением без чрезмерного усилия. Сборочные планки, стяжки и роликовый стенд помогают удерживать форму, но не заменяют правильную вальцовку. Прихватки выполняют по принятой технологии сварки теми материалами, которые совместимы с основным швом.
Положение продольного шва задают чертежом и технологией. При сборке корпуса продольные швы соседних обечаек разносят: ГОСТ 17032-2022 требует расстояние между ними не менее 100 мм. Это необходимо проверить до сварки кольцевого стыка, когда обечайку еще можно развернуть.
Какие размеры проверяют
ГОСТ 17032-2022 допускает отклонение внутреннего или наружного диаметра стенки не более ±1% номинального диаметра, если документацией не установлено более жесткое требование. Для стенки без днищ отклонение по длине ограничено ±0,3% номинальной длины, но не более ±75 мм. Отклонение от прямолинейности не должно превышать 2 мм на длине 1 м и 30 мм для стенки длиной более 15 м.
Эти значения не заменяют операционный контроль. На отдельной обечайке измеряют диаметры минимум в двух взаимно перпендикулярных направлениях, местную кривизну шаблоном, ширину, диагонали до вальцовки, смещение кромок и форму зоны шва. Методика, сечения и точки измерения должны быть закреплены в технологической документации.
Практический пример

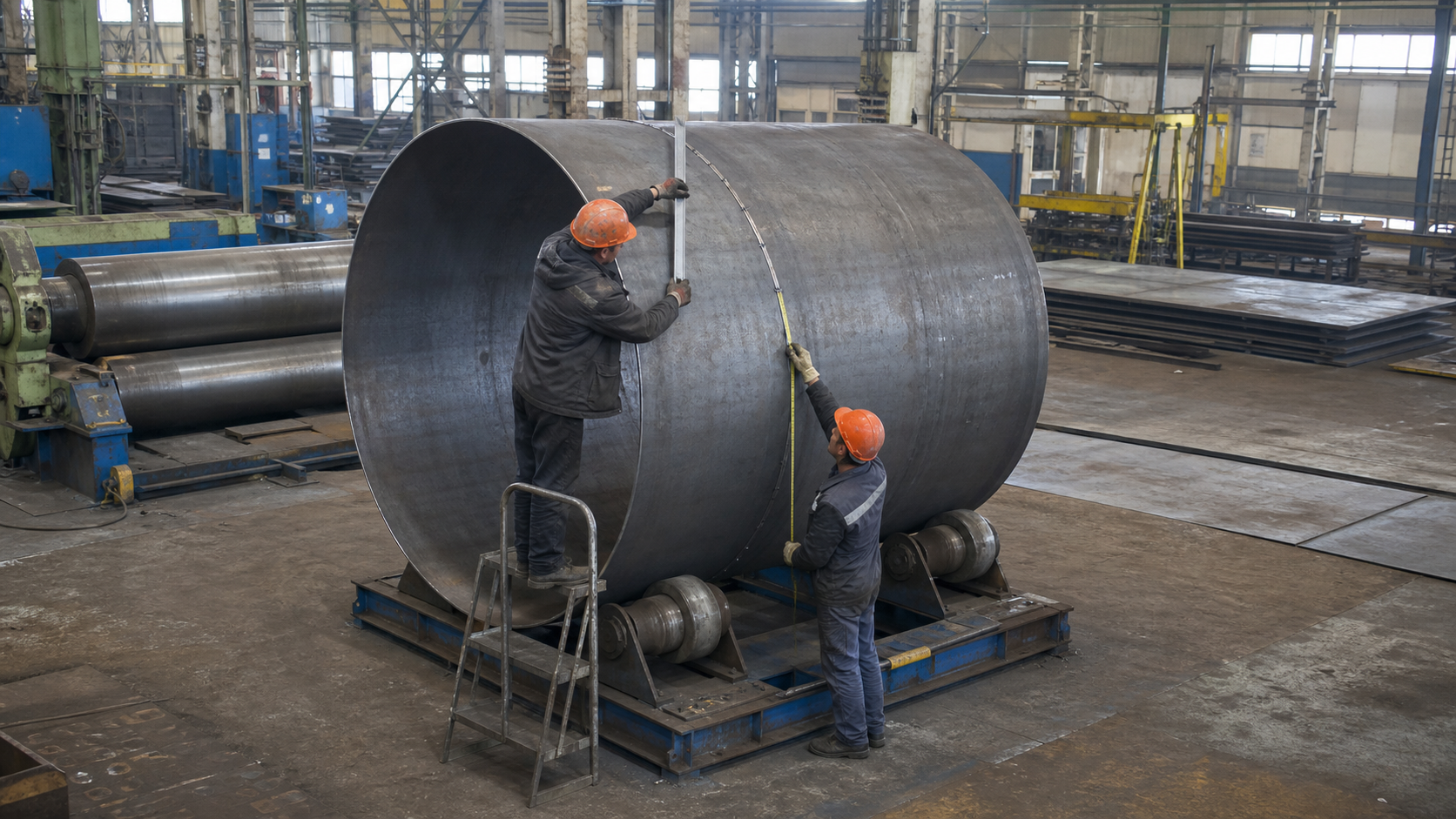

Для корпуса РГС предусмотрено несколько обечаек одинакового диаметра. После раскроя первого листа оператор выполняет предварительную подгибку концов и вальцует заготовку за несколько проходов. Контролер проверяет радиус шаблоном и два диаметра, затем обечайку замыкают на роликовом стенде.
Перед прихваткой обнаруживается плоский участок у одной кромки. Вместо стяжки и немедленной сварки заготовку возвращают на корректирующую подгибку. После повторной вальцовки зазор становится равномерным, а диаметры входят в технологический допуск. При сборке корпуса каждую следующую обечайку разворачивают так, чтобы продольные швы не совпадали и выполнялось требуемое разнесение.
Чек-лист приемки обечайки
- Сверить номер листа, сертификат, марку стали и толщину с картой изготовления.
- Проверить размеры заготовки, диагонали и расположение будущего продольного шва.
- Принять разделку и очистку кромок до вальцовки.
- Проверить подгибку концов и отсутствие прямых участков у замыкающего стыка.
- Измерить диаметры в заданных сечениях и местную кривизну шаблоном.
- Зафиксировать зазор и смещение кромок до прихватки.
- После сварки повторно проверить диаметр, форму шва и местные деформации.
- При сборке корпуса проверить разнесение продольных швов соседних обечаек.
- Занести результаты в операционный журнал или карту контроля.
Типичные ошибки
- развертку рассчитывают без учета фактической толщины и технологии обработки кромок;
- косину листа пытаются убрать при сборке кольцевого стыка;
- концы листа не подгибают и получают плоскую площадку возле шва;
- радиус проверяют только в средней части, где результат обычно лучше;
- неравномерный зазор закрывают силовой стяжкой и частыми прихватками;
- после сварки не повторяют измерения диаметра и прямолинейности;
- продольные швы соседних обечаек оказываются слишком близко;
- следы грубой правки оставляют без визуального и неразрушающего контроля.
Связанные материалы
Нормативная документация
- ГОСТ 17032-2022 с поправкой ИУС 6-2023 — горизонтальные стальные резервуары для нефтепродуктов, требования к корпусу, изготовлению, геометрии, сварке и контролю.
- ГОСТ 14771-76 с изменениями № 1-3 — типы, конструктивные элементы и размеры соединений при дуговой сварке в защитном газе.
- ГОСТ 8713-79 с изменениями — соединения при автоматической и механизированной сварке под флюсом.
- ГОСТ 5264-80 с изменениями — соединения ручной дуговой сварки.
- Конструкторская документация на РГС, технологическая инструкция по вальцовке и сборке, карта сварки и операционная карта контроля изготовителя.
