Опросный лист на РГС: данные для проекта и изготовления

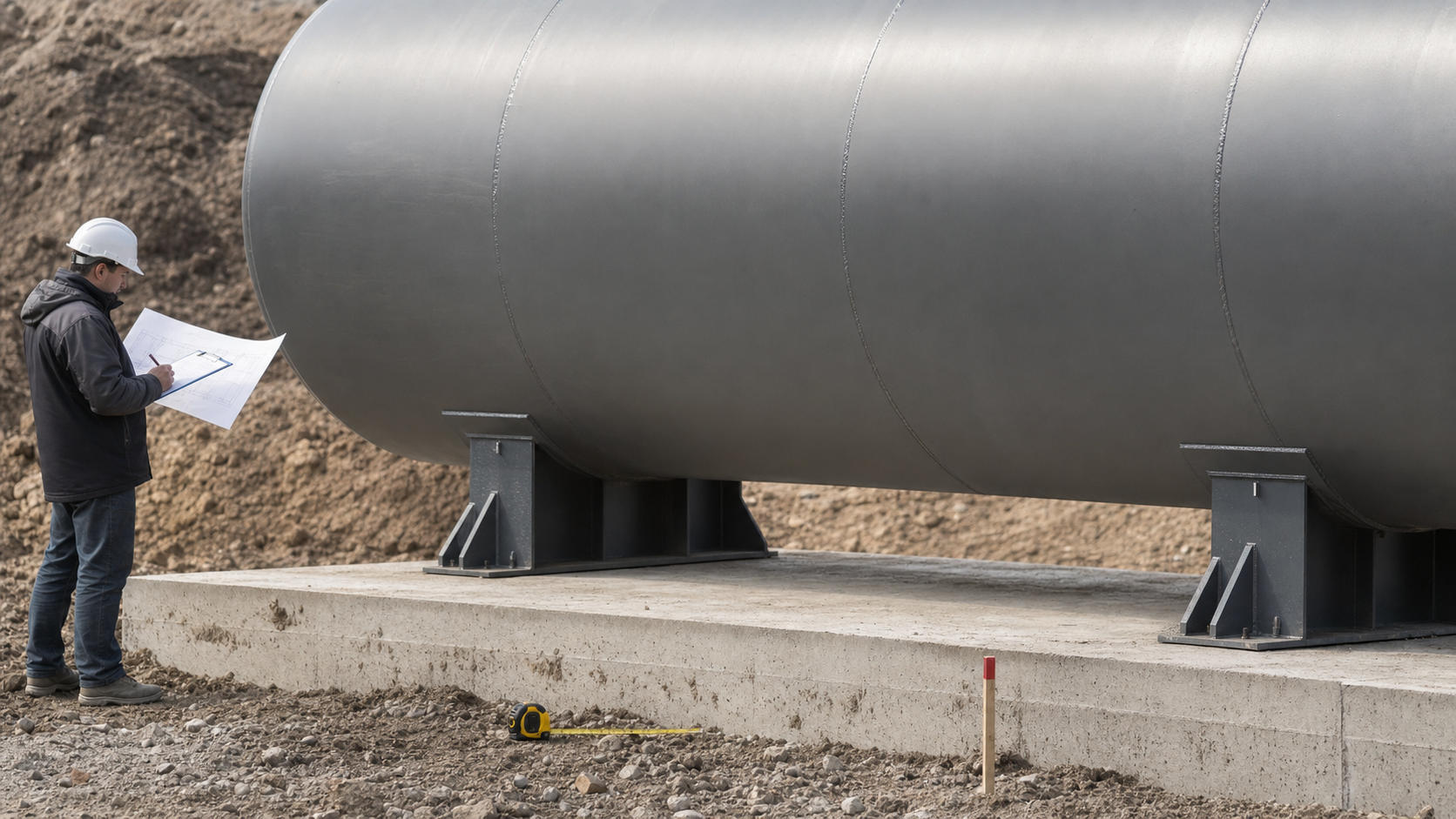

Объем сам по себе не определяет конструкцию горизонтального резервуара. Чтобы получить проектируемое и изготовляемое решение, в опросном листе нужно зафиксировать среду, место установки, режим работы, присоединения, покрытие и требования к документам.
Практический смысл
Хороший опросный лист сокращает число переделок до запуска изготовления, а не просто собирает общие пожелания.
Почему нельзя ограничиться объемом
Запись «РГС 50 м³» отвечает только на один вопрос. При одинаковом объеме могут отличаться габариты, расчетная длина, число секций, толщина корпуса, патрубки, тип опор, покрытие, утепление и состав поставки. Эти отличия зависят от продукта, давления, температуры, места установки и технологии эксплуатации.
Опросный лист нужен не для подбора случайной типовой емкости, а для фиксации исходных данных, на которых строится проект и заказ на изготовление.
Что указать в первую очередь
| Блок данных | Что требуется указать | Зачем это проекту |
|---|---|---|
| Назначение и продукт | Наименование среды, плотность, температура, вязкость, коррозионные свойства и возможные примеси. | Влияет на материал, покрытие, слив, подогрев, дыхательную арматуру и требования к очистке. |
| Объем и режим работы | Полный и полезный объем, число операций наполнения и слива, требуемый резерв, необходимость секций. | Помогает выбрать геометрию, компоновку патрубков и средства контроля уровня. |
| Размещение | Наземное или подземное исполнение, площадка, климат, уровень грунтовых вод, сейсмичность и доступ для монтажа. | Определяет опоры, фундамент, защиту от коррозии, расчет внешних воздействий и транспортные ограничения. |
| Рабочие параметры | Рабочее и расчетное давление, вакуум, температура, необходимость обогрева или теплоизоляции. | Исключает ошибочный выбор резервуара для режима, который требует другого конструктивного решения. |
| Технологические подключения | Назначение каждого патрубка, условный проход, тип присоединения, направление потока, отметка и ответный трубопровод. | Позволяет проверить нагрузки на штуцеры, доступность арматуры и трассу обвязки. |
| Документы и контроль | Паспорт, расчет, КМ/КМД, требования к сварке, НК, испытаниям, покрытию и маркировке. | Фиксирует состав выдаваемой документации до начала работ. |
Как описать патрубки без двусмысленности
Формулировки «вход», «выход» и «люк сверху» недостаточны. Для каждого присоединения указывают функцию, проход, тип фланца или другое соединение по проекту, ориентацию, проектную отметку и требование к заглушке, арматуре или ответному фланцу. Если известна трасса трубопровода, ее прикладывают к опросному листу.
Так изготовитель и проектировщик могут заранее увидеть конфликт между патрубком, седловой опорой, площадкой обслуживания и соседним оборудованием. После выпуска корпуса такое исправление всегда сложнее.
Данные по монтажу, которые часто забывают
- Ограничения по габаритам и массе при доставке на площадку.
- Способ установки: автокран, монтаж в котлован, наличие временного проезда и зоны строповки.
- Тип и отметки фундамента, расположение анкерных деталей при их наличии.
- Необходимость заводского покрытия, ремонт покрытия на площадке и контроль перед засыпкой.
- Доступ для осмотра, обслуживания арматуры, слива остатков и очистки.
Если часть исходных данных еще неизвестна
Не нужно подставлять значения «по привычке». В опросном листе лучше отдельно отметить, что требуется уточнить: анализ продукта, геология, отметки подключаемых трубопроводов, требования заказчика к документации или условия перевозки. Тогда эти пункты попадут в перечень исходных данных, а не превратятся в скрытое допущение в чертеже.
Типичные ошибки
- Указать объем, но не сообщить, что резервуар будет подземным или работать при разрежении.
- Перечислить патрубки без проходов, отметок и назначения.
- Не передать данные о среде, а затем требовать определенное покрытие после изготовления.
- Не учитывать транспортный габарит и доступ крана к месту монтажа.
- Считать паспорт достаточным, не согласовав заранее расчет, контроль и состав проектной документации.
Связанные материалы
- Проектирование РГС - состав проектных решений и исходные данные.
- Паспорт РГС при приемке - что проверить в документах на готовый резервуар.
- Монтаж РГС на фундамент - опоры, выверка и контроль до подключения.
Нормативная документация
- ГОСТ 17032-2022 - горизонтальные стальные резервуары для нефтепродуктов в пределах области применения.
- Техническое задание и проектная документация объекта - определяют среду, режим работы, присоединения, контроль и состав выдаваемых документов.
- Документы на материалы, сварку, покрытия и неразрушающий контроль - уточняют требования к изготовлению в зависимости от назначения резервуара.
