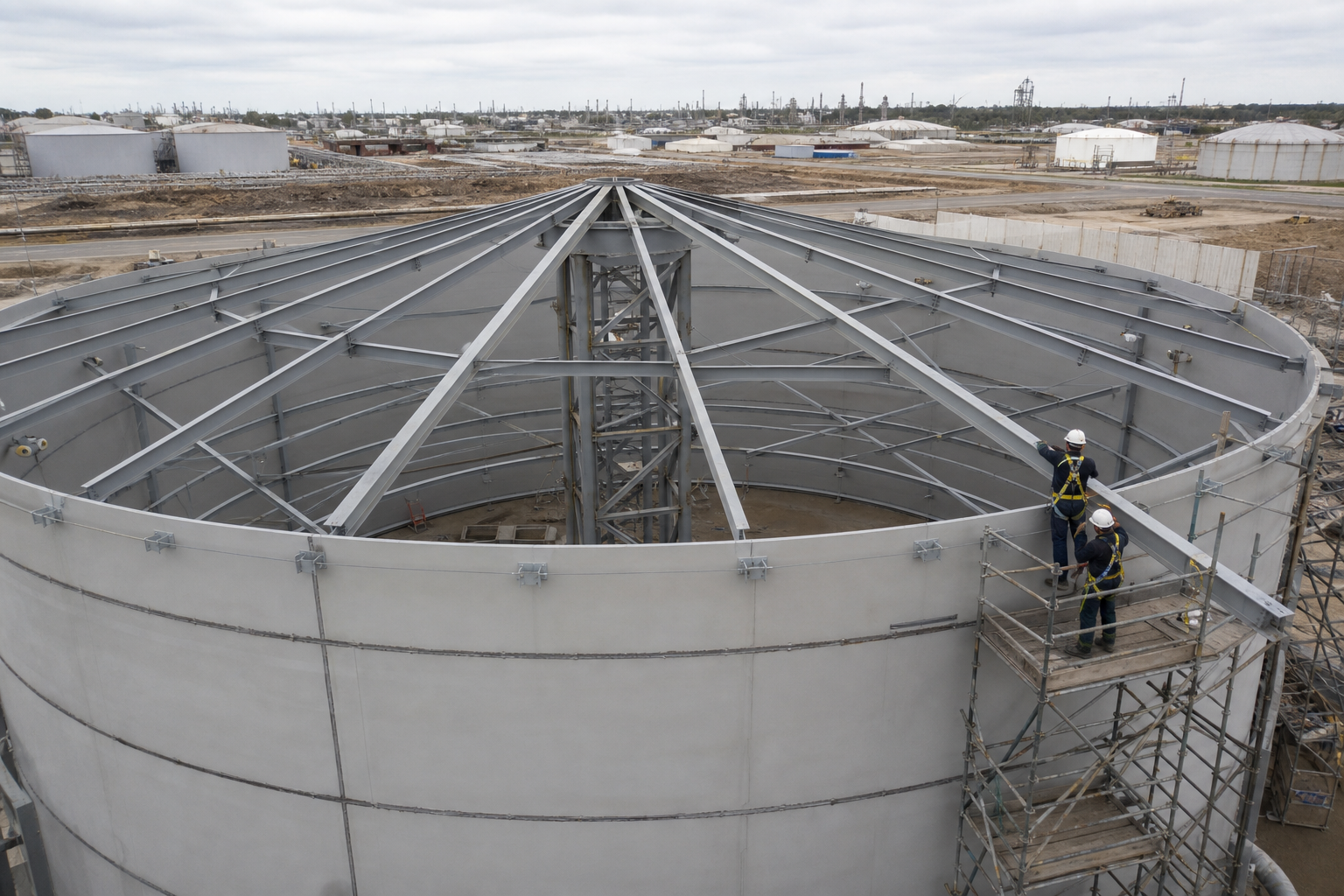

Монтаж каркаса стационарной крыши РВС: центральная опора, балки и временные связи

Что должно быть принято до подъема балок

Монтаж начинают после приемки верхней кромки стенки, постоянного опорного кольца и центральной опоры. Исполнительная геодезия должна подтверждать положение оси, отметки опирания и круглость верхнего контура. Попытка исправить геометрию стенки усилием первой балки приводит к непроектным зазорам и монтажным напряжениям.

• стенка и опорное кольцо замкнуты и приняты;
• центральная стойка или временная башня выверены по двум осям и отметке;
• опорные плиты, анкеры и подливка готовы к передаче нагрузки;
• балки, прогоны и связи промаркированы по КМД;
• сварные и болтовые узлы доступны для сборки и контроля;
• ППР содержит последовательность монтажа и погодные ограничения.

Центральная опора и верхний узел

Центральная опора задает положение вершины крыши и распределяет реакции от радиальных балок. Проверяют вертикальность стойки, отметку опорного кольца, ориентацию фасонок и устойчивость временного раскрепления. Если опора временная, в ППР указывают момент ее разгрузки и удаления.

Последовательность установки радиальных балок

1. Устанавливают первую пару балок в противоположных секторах, не создавая одностороннего распора.
2. Проверяют временное крепление к центральному и периферийному узлам.
3. Монтируют вторую взаимно перпендикулярную пару и формируют базовый крест.
4. Добавляют балки попарно в противоположных секторах.
5. По мере сборки ставят прогоны, распорки и диагональные связи, предусмотренные ППР.
6. После каждого устойчивого блока контролируют центр, отметки, радиусы и положение верхней кромки.
7. Окончательную сварку или затяжку выполняют в установленной проектом последовательности.

Подвешенная к крану балка не считается временной связью. До расстроповки элемент должен иметь устойчивое крепление в обоих опорных узлах.

Временные связи

Даже проектно устойчивый готовый каркас может быть неустойчив на промежуточной стадии. Временные диагонали ограничивают поворот балок, смещение центрального кольца и деформацию незамкнутых секторов. Их сечения, места крепления и порядок снятия задают в ППР.

• связи ставят сразу после монтажа указанного числа балок;
• места прихваток к основному металлу согласуют заранее;
• натяжение не должно уводить центральную опору с оси;
• временные элементы не мешают установке постоянных прогонов;
• снятие разрешают только после образования расчетной пространственной системы;
• после удаления места крепления зачищают и контролируют по технологии.

Сборочные зазоры и силовая подгонка

Если отверстия, фасонки или торцы балок не совпадают, сначала проверяют маркировку элемента, положение центральной опоры и геометрию стенки. Расширять отверстия, подрезать полки или стягивать конструкцию талями без технического решения нельзя.

Геодезический контроль по стадиям

• до монтажа фиксируют исходное положение стенки и центра;
• после базового креста проверяют вершину и четыре опорные точки;
• после половины балок снимают отметки по окружности и положение центрального узла;
• после замыкания каркаса контролируют уклон, прогибы и круговую геометрию;
• после окончательного соединения выполняют исполнительную съемку;
• до настила покрытия устраняют несогласованные отклонения.

Безопасность подъема

Маршрут груза отделяют от рабочих мест. Строповку выполняют за предусмотренные точки с учетом положения центра тяжести. Работники на высоте используют страховочные системы и закрепленные средства доступа; стоять на незакрепленной балке или под удерживаемым краном элементом нельзя.

Скорость ветра, видимость, обледенение и состояние настилов проверяют перед началом смены и после перерывов. Критерии остановки работ задают ППР и инструкцией по эксплуатации крана.

Приемка каркаса перед настилом

• все постоянные балки, прогоны и связи установлены по маркам;
• опорные узлы имеют проектное прилегание и крепление;
• временные связи сняты только с разрешения ответственного лица;
• сварные и болтовые соединения приняты;
• проверены отметки, уклоны, центр и фактические прогибы;
• нет случайных вырезов, отверстий и незакрытых монтажных изменений;
• оформлены исполнительная схема и акты скрываемых работ;
• поверхности, закрываемые настилом, доступны для последней проверки.

Типичные ошибки

• монтаж балок подряд в одном секторе;
• расстроповка до установки устойчивого временного крепления;
• отсутствие промежуточной геодезии;
• использование балок для исправления овальности стенки;
• преждевременное снятие диагоналей;
• подрезка фасонок без согласования;
• укладка настила до приемки скрываемых соединений;
• отсутствие схемы разгрузки временной центральной опоры.

Связанные материалы

• Верхняя кромка РВС перед монтажом крыши
• Временное раскрепление стенки РВС
• Сборка лестниц, площадок и ограждений РВС
• Защита кромок и швов на монтаже

Нормативная документация

• ГОСТ 31385-2023 с действующей поправкой — требования к конструкциям, изготовлению, монтажу и приемке вертикальных стальных резервуаров.
• СП 70.13330.2012 с действующими изменениями — монтаж и приемка несущих стальных конструкций.

Расчет временных стадий, схема связей и допустимые погодные условия должны быть конкретизированы в ППР для данного резервуара.
