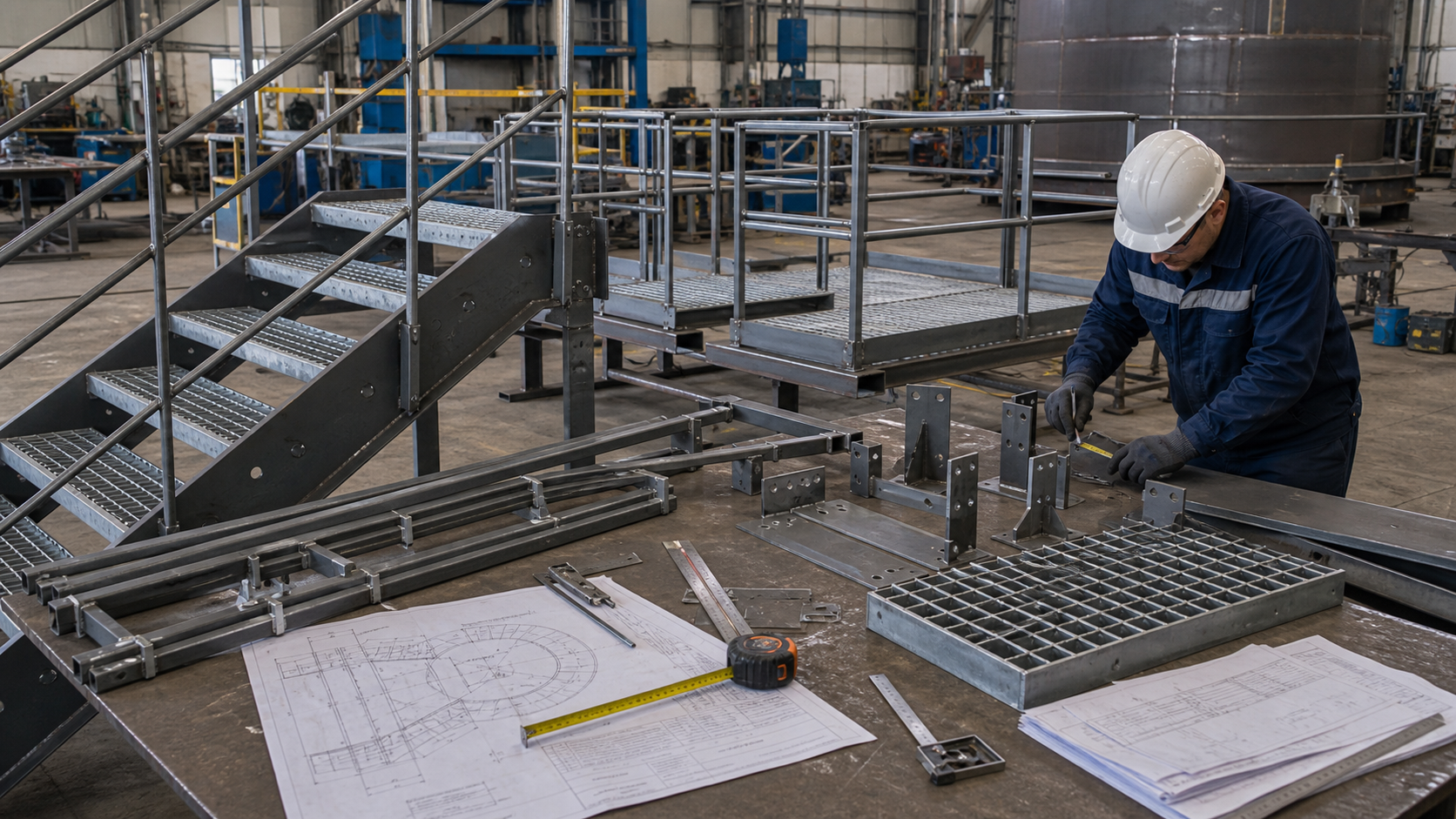

Сборка лестниц, площадок и ограждений для РВС: мелкие элементы без мелких ошибок
Лестницы, площадки и ограждения часто воспринимают как второстепенные металлоконструкции. На практике именно они могут задержать монтаж: отверстия не совпали, кронштейн не попал в место крепления, секция ограждения перепутана, покрытие повреждено еще до установки. Поэтому эти элементы требуют такой же производственной дисциплины, как листы стенки или узлы патрубков.
Почему вспомогательные элементы нельзя делать "по остаточному принципу"
Лестничный марш, площадка обслуживания, ограждение, кронштейн, косоур, стойка и настил работают не отдельно от резервуара. Они должны совпасть с корпусом, кровлей, патрубками, технологическими проходами и фактическими отметками монтажа. Если в цехе ошиблись на отверстиях или перепутали ориентацию, на площадке это превращается в подрезку, пересверловку, повреждение покрытия и спор с приемкой.
Главная задача производства - передать монтажу не россыпь похожих деталей, а проверенный комплект: с понятной маркировкой, геометрией, отверстиями, крепежом, покрытием и документами.
Что проверить в цехе
| Элемент | Что контролировать | Почему это важно |
|---|---|---|
| Лестничные марши | Геометрию косоуров, шаг и положение ступеней, сварные соединения, места крепления. | На монтаже марш должен встать без принудительной правки и перекоса. |
| Площадки | Габариты, диагонали, посадочные места, настил, направление установки, узлы крепления. | Площадка должна совпасть с корпусом, лестницей и обслуживаемым оборудованием. |
| Ограждения | Высоту, стойки, поручни, стыки секций, непрерывность и комплектность. | Ограждение нельзя подгонять случайной резкой после окраски или оцинковки. |
| Кронштейны и накладки | Отверстия, фаски, ориентацию, маркировку, привязку к месту установки. | Небольшая ошибка в кронштейне может сорвать установку целой площадки. |
| Крепеж и мелкие детали | Комплектность, упаковку, ведомость, привязку к секции. | Монтаж не должен искать болты, шайбы, закладные и мелкие позиции отдельно. |
Отверстия и кронштейны: маленькая ошибка, большая переделка
В листовых элементах резервуара ошибка размера часто видна сразу. В лестницах и площадках она может проявиться только на объекте: отверстие смещено, кронштейн повернут, секция ограждения не совпадает по шагу, настил мешает крепежу. Поэтому контроль отверстий и посадочных мест должен быть отдельной операцией, а не быстрым взглядом перед окраской.
- сверять отверстия не только по диаметру, но и по координатам относительно базовых кромок;
- проверять парные и зеркальные детали, чтобы не перепутать левую и правую ориентацию;
- не закрывать маркировку покрытием без дублирования;
- перед окраской или цинкованием закрыть все замечания по сварке, заусенцам и острым кромкам;
- комплектовать крепеж вместе с секцией, а не общей коробкой "на весь резервуар".
Покрытие и подготовка поверхности
Для лестниц, площадок и ограждений защита поверхности часто становится слабым местом. Детали много перемещают, складывают пачками, стропят, подкрашивают после повреждений. Если острые кромки, брызги сварки, шлак и заусенцы не убраны до покрытия, красивый внешний вид быстро перестает быть защитой.
Перед антикоррозионной подготовкой важно принять металл как изделие: швы, отверстия, кромки, места контакта настила, торцы, зоны крепления и места будущего стропления. После покрытия исправления становятся дороже и почти всегда оставляют след в качестве.
Пример ошибки на монтаже
В цехе изготовили площадку обслуживания и секцию ограждения. По отдельности все выглядело нормально: сварка есть, настил установлен, покрытие нанесено. На объекте выяснилось, что часть отверстий кронштейна смещена, а секция ограждения промаркирована как соседняя. Монтажники начали подгонять элементы на месте, повредили покрытие и получили дополнительные работы по восстановлению защиты.
Причина была не в сложности конструкции, а в отсутствии контрольной сборки и сверки комплектности перед отгрузкой. Если бы площадку, ограждение, кронштейны и крепеж приняли как один узел, ошибка ушла бы в исправление в цехе, а не в переделку на высоте.
Типовые ошибки
- изготавливать лестницы и площадки отдельно от фактических узлов крепления к резервуару;
- не проверять диагонали рам площадок перед установкой настила;
- путать зеркальные кронштейны и секции ограждений;
- оставлять брызги, заусенцы и острые кромки перед покрытием;
- наносить покрытие до закрытия замечаний по сварке и отверстиям;
- терять маркировку после окраски, цинкования или упаковки;
- отгружать крепеж и мелкие детали без привязки к конкретному узлу.
Что должно быть в документах
В комплекте должны быть рабочие чертежи, ведомость элементов, маркировочная схема, отметки операционного контроля, сведения о сварке и НК в назначенном объеме, документы на материалы и покрытие, ведомость комплектности и отгрузочные места. Для монтажников особенно важны не общие слова, а понятная привязка: какая секция к какой площадке относится, где ее ставить, какой крепеж идет в комплекте и что уже принято ОТК.
Нормативная документация
- ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия" - применяют для изготовления, приемки, маркировки, комплектности, сварки, отверстий, защиты и документов качества стальных конструкций.
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - учитывают как профильный документ по РВС, включая требования к конструкции, изготовлению, монтажу, приемке и документации резервуара.
- СП 70.13330.2012 "Несущие и ограждающие конструкции" - используют в действующей редакции для монтажных и приемочных работ по стальным конструкциям в применимой части.
- Рабочая документация, КМД, ППР, план качества, карты контроля и требования к антикоррозионной защите - задают конкретные размеры, узлы крепления, состав комплекта, покрытие и порядок приемки.
