Верхняя кромка РВС перед монтажом крыши: отметки, круг и опорное кольцо
Каркас стационарной крыши собирают на геометрии, которую сформировала стенка. Если верхняя кромка имеет перепад отметок, овальность или незамкнутое опорное кольцо, радиальные балки не исправят резервуар: они сами получат перекос, непроектные зазоры и монтажные напряжения.
Главный принцип
Крышу начинают монтировать после отдельной приемки верхней кромки. Проверяют не одну отметку, а круговую геометрию, стыки кольца, положение оси и готовность всех опорных узлов.
Почему стенку принимают до крыши
До установки покрытия верхняя кромка остается наиболее податливой частью оболочки. На ее форму влияют сварочная усадка вертикальных и горизонтальных стыков, временные расчалки, монтажные приспособления и ветер. После присоединения каркаса крыши исправлять эти отклонения сложнее: усилия начинают перераспределяться между стенкой, опорным кольцом, балками и центральной частью покрытия.
Поэтому завершение стенки и начало монтажа крыши разделяют контрольной точкой. Ее результатом должна быть исполнительная схема и запись о готовности, а не устное подтверждение монтажной бригады.
Что измеряют
| Параметр | Как проверяют | На что влияет |
|---|---|---|
| Отметка верхней кромки | Нивелирование по точкам, равномерно распределенным по окружности | Положение и уклон элементов крыши |
| Круглость | Радиусы или диаметры по исполнительной сетке | Прилегание опорного кольца и длину балок |
| Вертикальность стенки | Геодезическая съемка образующих | Эксцентриситет опирания и общую геометрию |
| Положение оси | Сопоставление фактического центра с проектными осями | Установку центральной стойки или опорного узла |
| Опорное кольцо | Осмотр сечений, стыков, отметок и прилегания | Передачу реакций крыши на стенку |
| Местные отклонения | Шаблон, рейка и измерение в зоне стыков | Монтажные зазоры и концентрацию усилий |

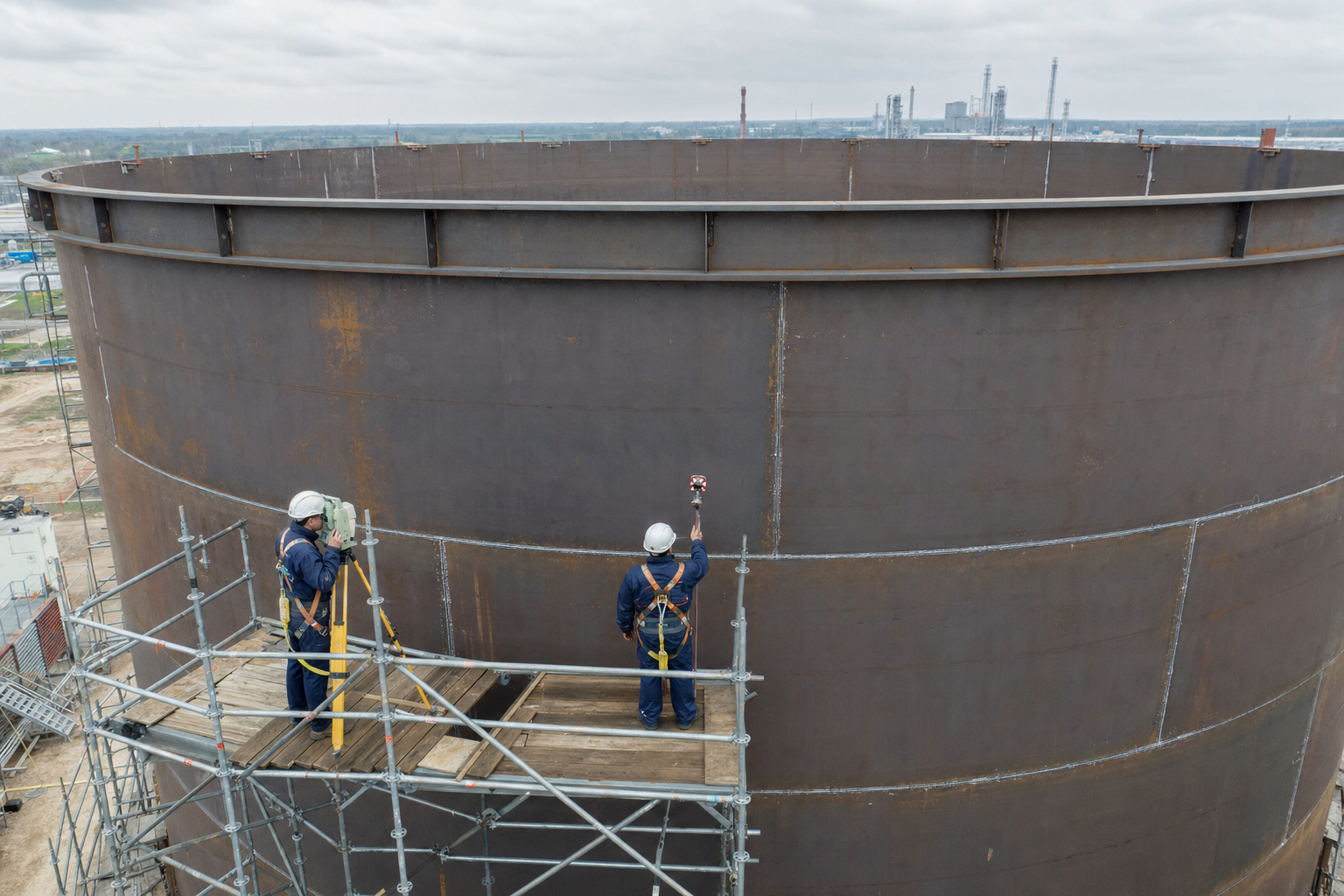

Исполнительная геодезия
Точки съемки привязывают к устойчивым реперам, использованным при монтаже стенки. Измерения выполняют при условиях, позволяющих сопоставлять результаты: резкий односторонний нагрев стенки солнцем или сильный ветер могут временно изменить форму тонкой оболочки.
- проверяют неизменность исходных реперов и осей;
- нумеруют точки по единой круговой схеме;
- фиксируют отметки, радиусы и отклонения образующих;
- отдельно отмечают вертикальные стыки и узлы временных креплений;
- указывают температуру и погодные условия съемки;
- сопоставляют результаты с допусками проекта и ППР;
- оформляют исполнительную схему до установки балок крыши.
Опорное кольцо
Кольцо должно быть замкнуто, иметь проектное сечение и непрерывно передавать реакции крыши на стенку. Проверяют не только общий диаметр, но и стыки секций, местные подрезки, сварные соединения, положение полок и отсутствие зазоров в опорных зонах.
Временное кольцо жесткости и постоянное опорное кольцо нельзя считать взаимозаменяемыми без проектного решения. Временный элемент обеспечивает монтажную устойчивость, а постоянный входит в расчетную схему готового резервуара и должен соответствовать КМ и КМД.
Проверка стыков и узлов
- стыки кольца располагаются и выполнены по рабочим чертежам;
- кромки не имеют выхватов, надрывов и следов грубой силовой подгонки;
- сварные швы очищены и доступны для назначенного контроля;
- временные приспособления удалены по технологии, основной металл проверен;
- нет случайных накладок, прихваток и отверстий, не указанных в документации;
- опорные столики и фасонки ориентированы относительно проектных осей;
- покрытие не нанесено на зоны, где еще предстоят сварка и контроль.
Что делать при отклонениях
Сначала определяют характер отклонения: локальная неровность у стыка, общий перепад отметок, смещение центра или овальность всей верхней части. Способ исправления выбирают только после оценки причины и влияния на стенку.
| Отклонение | Правильное действие |
|---|---|
| Локальный выступ у шва | Проверить сборку и сварку, разработать технологию локального исправления |
| Перепад отметок по окружности | Проверить вертикальность стенки, основание и сварочную усадку |
| Овальность | Оценить общую геометрию, расчалки и возможность корректировки до крыши |
| Несовпадение стыка кольца | Исключить силовое замыкание балками; исправить кольцо по проектному решению |
| Смещение опорного узла | Согласовать КМ/КМД и проверить сопряженные элементы крыши |
Подтягивать стенку первой установленной балкой или использовать каркас крыши как монтажный кондуктор нельзя, если такая операция не предусмотрена расчетом и ППР.
Готовность смежных элементов
- центральная стойка или временная монтажная опора выверены по оси и отметке;
- фундаментные и опорные узлы приняты;
- радиальные балки промаркированы и проверены по длине и кривизне;
- стыковочные отверстия и фасонки соответствуют КМД;
- крановая схема не конфликтует с расчалками и лесами;
- определена последовательность установки симметричных элементов;
- погодные ограничения и временное раскрепление указаны в ППР;
- доступ для сварки, болтовых соединений и контроля обеспечен.
Порядок приемки перед монтажом крыши
- Завершают предусмотренные швы стенки и контроль соединений.
- Проверяют временное раскрепление и погодные условия.
- Выполняют геодезическую съемку верхней кромки и осей.
- Осматривают опорное кольцо, его стыки и узлы сопряжения.
- Сопоставляют фактические размеры с каркасом крыши и КМД.
- Устраняют отклонения по согласованному техническому решению.
- Проводят повторный контроль исправленных участков.
- Оформляют готовность стенки и разрешение на следующий этап.
Типичные ошибки
- мерить только диаметр в двух направлениях вместо круговой съемки;
- начинать установку балок до замыкания и приемки опорного кольца;
- не учитывать температурное состояние стенки при геодезии;
- выравнивать кромку силой элементов крыши;
- игнорировать несовпадение центра стенки и центральной опоры;
- оставлять временные прихватки в опорных зонах;
- закрывать покрытием непроверенные сварные швы;
- не выполнять повторную съемку после исправлений.
Связанные материалы
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» с действующей поправкой — требования к проектированию, изготовлению, монтажу и испытаниям РВС.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» с действующими изменениями — общие требования к монтажу и приемке стальных конструкций.
Количество точек съемки, допустимые отклонения и порядок исправления устанавливают проектом и ППР для конкретного резервуара.
