Временное раскрепление стенки РВС: расчалки, ветер и монтажная устойчивость

Почему монтажная стадия опаснее готового состояния

Открытая цилиндрическая оболочка чувствительна к ветровому давлению и местным несовершенствам. Небольшая овальность, незамкнутый вертикальный стык, временно снятая прихватка или неравномерное натяжение расчалок меняют работу всей стенки. При порыве ветра тонкий верхний пояс может потерять форму раньше, чем появятся заметные признаки перегрузки.

Расчет готового РВС нельзя автоматически переносить на монтаж. На каждой стадии меняются высота стенки, жесткость верхней кромки, количество замкнутых швов, наличие крыши и распределение временных креплений.

Что задают в ППР

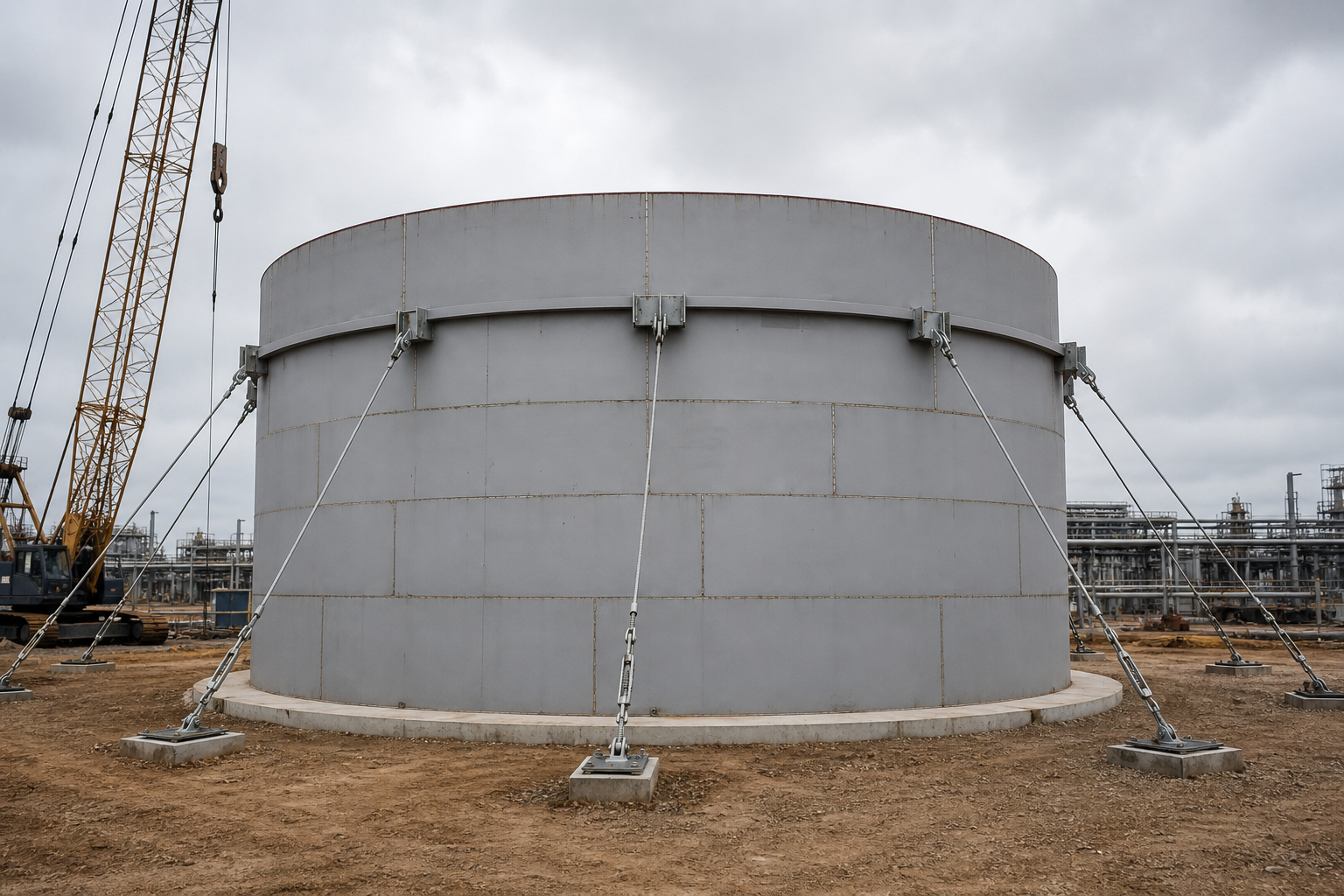

Временное кольцо и расчалки работают вместе

Расчалка удерживает стенку только в точке крепления. Без распределительного элемента между соседними точками верхняя кромка может деформироваться волной. Непрерывное временное кольцо собирает локальные усилия и помогает сохранять круговую форму, но само по себе не исключает смещение всей оболочки.

Кольцо собирают с контролем стыков и плотности примыкания. Разрывы, произвольные подрезки и непроваренные временные соединения резко снижают его эффективность. Если кольцо выполняют отдельными секциями, порядок их замыкания и допустимые незавершенные участки указывают в ППР.

Расположение расчалок

• точки располагают равномерно по окружности, если расчетом не задано иное;
• узлы крепления привязывают к усиленной зоне или временному кольцу;
• углы наклона выбирают так, чтобы обеспечить требуемую горизонтальную составляющую;
• линии расчалок не пересекают проезды, рабочие проходы и зоны крана без ограждения;
• анкеры размещают за пределами нарушенного грунта и зон подземных коммуникаций;
• талрепы и контрольные элементы оставляют доступными для осмотра;
• схему нумеруют, чтобы записывать натяжение каждой ветви;
• мертвые зоны без раскрепления не допускают около монтажного проема или незамкнутого стыка.

Предварительное натяжение

Слабая ветвь включается в работу поздно, а перетянутая сама создает овальность. Поэтому расчалки натягивают не по ощущению, а по принятому методу контроля: динамометрическому устройству, измерению прогиба или другому способу, указанному в ППР.

1. Проверяют положение стенки, временного кольца и анкеров.
2. Выбирают слабину всех ветвей без заметного смещения корпуса.
3. Натягивают симметричные пары по заданной последовательности.
4. Контролируют окружность, вертикальность и отметку верхней кромки.
5. Повторяют измерение усилий после полного цикла натяжения.
6. Записывают значения в журнал и маркируют положение талрепов.

Анкеры и основание

Надежность стального каната не компенсирует слабый анкер. Несущая способность зависит от типа грунта, глубины заделки, направления усилия, расстояния до откоса и состояния площадки после дождя или промерзания. Забитый под случайным углом штырь без проверки не является расчетным анкером.

Для бетонных анкеров проверяют прочность основания, заделку и кромочные расстояния. Для грунтовых анкеров фиксируют тип, глубину, координату и результат контрольной проверки, если она предусмотрена ППР. После осадков и земляных работ анкеры осматривают повторно.

Контроль ветра и остановка работ

На площадке должен быть исправный способ измерения скорости ветра и ответственный за принятие решения. Порог для работы крана, сварки, установки листов и безопасной стоянки незавершенной стенки может различаться. Значения берут из ППР и документации на технику.

• при приближении к предельной скорости прекращают подъем и установку крупных элементов;
• проверяют замыкание временного кольца, натяжение и фиксацию талрепов;
• убирают незакрепленные листы, щиты и материалы, способные увеличить нагрузку;
• ограждают зоны расчалок и прекращают работы внутри опасной зоны;
• после сильного ветра выполняют внеочередной осмотр и геодезический контроль.

Ежесменная проверка

• целостность канатов, зажимов, талрепов и пальцев;
• отсутствие ослабления гаек и самопроизвольного вращения натяжителей;
• состояние анкеров, грунта и бетонных оснований;
• целостность временного кольца и его стыков;
• отсутствие трещин, вмятин и надрывов у узлов крепления;
• равномерность натяжения симметричных ветвей;
• круглость стенки, вертикальность и положение верхней кромки;
• свободные проходы и сохранность ограждений около расчалок.

Когда можно снимать раскрепление

Расчалки не снимают только потому, что стенка «уже стоит». В ППР должна быть указана конструктивная готовность: замкнуты расчетные швы, установлены постоянные кольца или элементы покрытия, выполнен контроль соединений и подтверждена геометрия.

Снятие ведут поэтапно и симметрично. После ослабления контрольной группы проверяют поведение стенки, затем продолжают в заданной последовательности. Временные узлы удаляют по технологии, не повреждающей основной металл; места приварки зачищают, контролируют и восстанавливают покрытие.

Типичные ошибки

• назначать число расчалок только по диаметру без учета высоты стадии и ветра;
• крепить канат к монтажному уху, не рассчитанному на наклонное усилие;
• натягивать ветви последовательно по кругу без симметричной схемы;
• устанавливать анкеры в рыхлый грунт у края котлована;
• оставлять разрыв временного кольца рядом с незамкнутым стыком;
• не контролировать натяжение после сварки очередного пояса;
• не задавать отдельный предел ветра для нерабочего времени;
• снимать все расчалки до включения постоянной конструктивной системы.

Связанные материалы

• Замыкание кольца РВС: проверка геометрии
• Передача геодезических данных монтажной бригаде РВС
• Подготовка рабочего места перед подъемом листа РВС
• Проверка проекта резервуара: расчеты, КМ и КМД

Нормативная документация

• ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» с действующей поправкой — требования к проектированию, изготовлению, монтажу и испытаниям РВС.
• СП 70.13330.2012 «Несущие и ограждающие конструкции» с действующими изменениями — общие требования к монтажу стальных конструкций и производству работ.

Конкретные параметры временной схемы, допустимые скорости ветра и порядок контроля устанавливают расчетом и ППР для фактического РВС и условий площадки.
