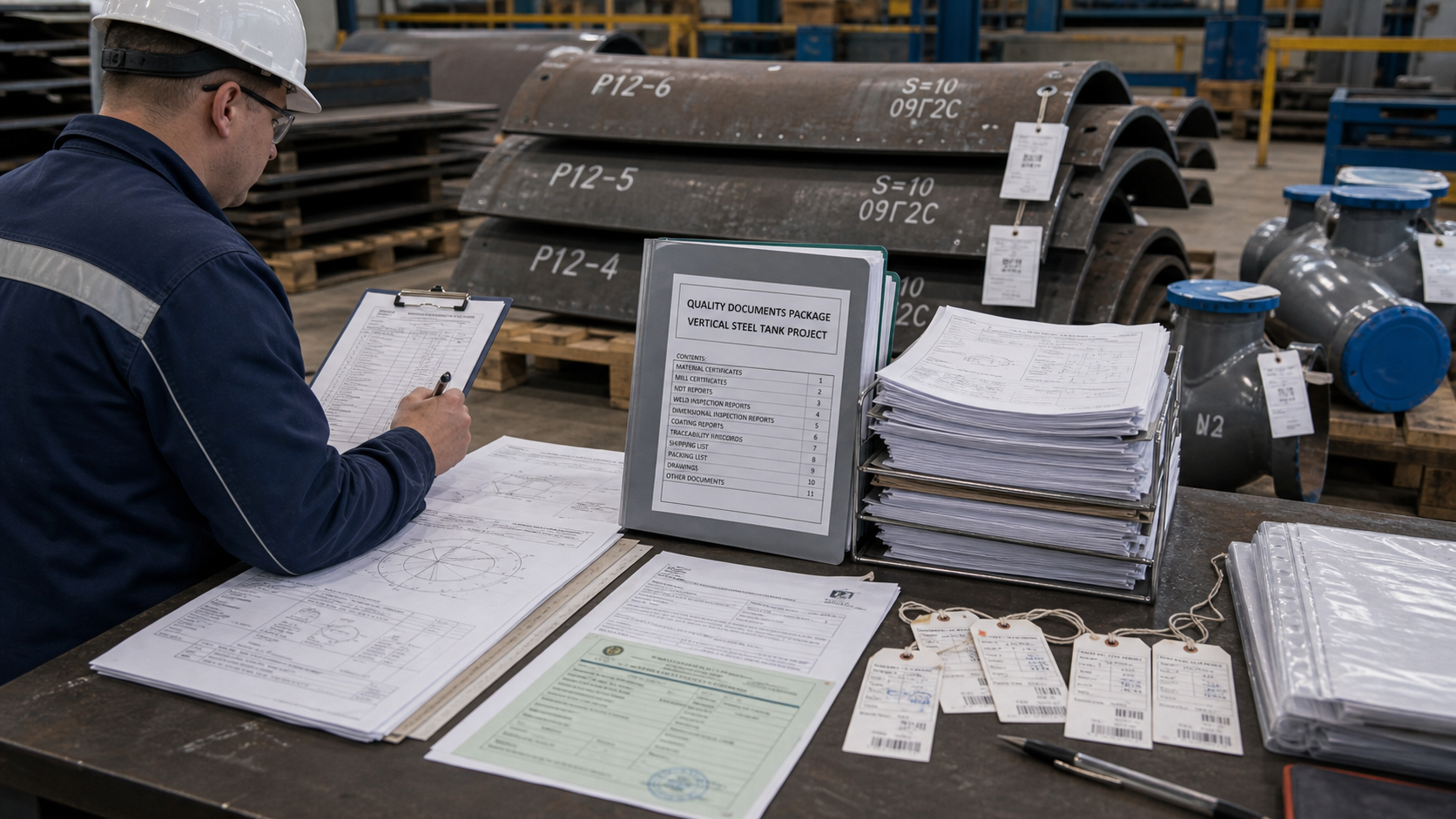

Документ о качестве на металлоконструкции РВС: что должно уйти с цеха на площадку
Документ о качестве - это не папка "для галочки". Он должен связывать металл, изготовленные элементы, сварку, контроль, маркировку и отгрузку в одну проверяемую цепочку. Если с цеха на площадку уехали детали без понятного комплекта документов, монтаж получает не изделие, а набор вопросов.
Что должен подтверждать документ качества
Документ качества должен отвечать на простой вопрос: что именно изготовлено, из какого металла, по какой документации, кем принято, каким контролем подтверждено и в каком комплекте передано на монтаж. Если в нем есть общие фразы, но нет связи с конкретными элементами, маркировкой и протоколами, он плохо помогает и производству, и монтажу, и приемке.
Для РВС это особенно важно, потому что на площадку часто уходят не одно изделие, а партии листов, окраек, патрубков, площадок, лестниц, ограждений, накладок и крепежа. Без нормальной ведомости и привязки к документам часть комплекта легко потерять еще до начала монтажа.
Что должно входить в комплект
| Документ | Что подтверждает | Где возникает ошибка |
|---|---|---|
| Документ о качестве | Общий выпуск партии металлоконструкций, соответствие рабочей документации и приемке. | Указывают изделие слишком общо, без перечня элементов и отгрузочных мест. |
| Сертификаты на металл | Марку стали, толщину, плавку, партию и результаты испытаний проката. | Сертификат есть, но не связан с конкретными деталями и маркировкой. |
| Ведомость элементов | Что именно изготовлено и в каком количестве передано дальше. | Не совпадает с фактической отгрузкой или не содержит мелкие позиции. |
| Протоколы контроля | ВИК, НК, геометрию, закрытие замечаний и готовность к следующему этапу. | Протоколы не привязаны к швам, позициям или исполнительной схеме. |
| Отгрузочная ведомость | Какие места, пачки, ящики и комплекты ушли на площадку. | Крепеж, накладки, бирки и мелкие детали уходят без привязки к узлам. |
| Маркировочная схема | Связь фактических элементов с чертежом, картой раскроя и местом монтажа. | Маркировка на бумаге есть, а на деталях после покрытия уже не читается. |
Цепочка прослеживаемости
Сильный комплект документов позволяет пройти путь в обе стороны. От элемента на площадке - назад к сертификату металла, карте раскроя и контролю. От сертификата - вперед к конкретным деталям и месту установки. Если эта цепочка разрывается, начинается ручной поиск: "из какого листа это сделано", "где протокол", "куда относится эта пачка".
- номер листа и плавка должны быть связаны с сертификатом;
- карта раскроя должна связывать исходный лист с деталью;
- маркировка детали должна совпадать с ведомостью и чертежом;
- протоколы контроля должны иметь привязку к шву, позиции или узлу;
- отгрузочная ведомость должна показывать, где находится каждый элемент комплекта;
- замечания и исправления должны быть закрыты до передачи на монтаж.
Что проверить перед отправкой документов
| Проверка | Инженерный смысл |
|---|---|
| Название и состав изделия | Понятно, какая партия и какие элементы передаются на площадку. |
| Комплектность приложений | Сертификаты, протоколы, ведомости и схемы не нужно искать отдельно. |
| Совпадение маркировки | Номера в документах совпадают с фактическими бирками и надписями на деталях. |
| Закрытие замечаний | В документах нет незакрытых дефектов, которые приедут на монтаж как сюрприз. |
| Отгрузочные места | Пачки, ящики и мелкие элементы можно принять по ведомости без пересчета "на глаз". |
Пример типовой проблемы
На площадку приходит комплект элементов РВС. Документ о качестве есть, сертификаты на металл тоже есть, но в ведомости не указано, какая пачка относится к какому поясу, а протоколы НК идут отдельным файлом без привязки к швам и позициям. Несколько мелких накладок и крепеж для площадок лежат в общей таре. Формально документы присутствуют. Практически монтаж начинает работу с разборки и сверки, а не с установки.
Такая ситуация почти всегда дороже, чем нормальная подготовка пакета в цехе. Цеху проще один раз собрать ведомость и проверить маркировку, чем площадке потом восстанавливать связь между деталями, сертификатами, протоколами и фактическим местом монтажа.
Типовые ошибки
- выдавать общий документ качества без перечня конкретных элементов;
- прикладывать сертификаты на металл без связи с маркировкой деталей;
- не включать мелкие элементы, крепеж, накладки и бирки в отгрузочную ведомость;
- не привязывать протоколы НК к швам, узлам и исполнительной схеме;
- отправлять документы позже металлоконструкций, когда приемка уже началась;
- не фиксировать исправленные замечания и повторный контроль;
- оставлять разные названия одних и тех же элементов в чертежах, ведомостях и маркировке.
Какой комплект удобен монтажу
Монтажу нужен пакет, который читается в полевых условиях. Не архив с десятками файлов без структуры, а понятная логика: общий документ качества, ведомость элементов, ведомость отгрузочных мест, сертификаты, протоколы контроля, маркировочная схема, перечень замечаний и отметка об их закрытии. Тогда приемка на площадке идет по списку, а не по переписке с цехом.
Нормативная документация
- ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия" - используют для требований к изготовлению, приемке, маркировке, комплектности и документу о качестве стальных конструкций.
- ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия" - применяют как профильный документ по изготовлению, контролю, приемке, маркировке, транспортированию, монтажу и документации РВС.
- Рабочая документация, КМД, карты контроля, протоколы НК, ведомости отгрузки и план качества - задают конкретный состав пакета документов, перечень элементов, контрольные точки и порядок передачи на площадку.
