Коррозионная защита подземной емкости СУГ: покрытие, ЭХЗ и контроль перед засыпкой
После обратной засыпки наружная поверхность подземной емкости СУГ становится недоступной для обычного осмотра. Поэтому покрытие, электрохимическую защиту, анкеровку, контрольные выводы и технологию монтажа проектируют как одну систему. Повреждение, не найденное до засыпки, превращается в скрытый источник коррозии рядом с сосудом, работающим под избыточным давлением.
Главная задача
Сохранить непрерывную защиту металла после монтажа и обеспечить возможность измерять работу ЭХЗ в течение всего срока эксплуатации.
Почему одного покрытия недостаточно
Защитное покрытие отделяет сталь от грунта и грунтовой влаги, но на реальном объекте оно испытывает ударные, сдвигающие и контактные нагрузки. Дефект может появиться при перевозке, строповке, установке на опоры, монтаже анкеровочных полос или обратной засыпке. Даже небольшое повреждение резко уменьшает площадь, через которую коррозионный ток входит в металл, и концентрирует процесс на локальном участке.
Электрохимическая защита, или ЭХЗ, снижает скорость электрохимической коррозии на доступных току участках. Она не исправляет механически разрушенное покрытие и не заменяет его. Чем больше оголенного металла, тем выше требуемый защитный ток и тем сложнее обеспечить равномерный режим. Поэтому исправное покрытие и работоспособная ЭХЗ дополняют друг друга.
| Элемент системы | Что он делает | Что произойдет при ошибке |
|---|---|---|
| Наружное покрытие | Изолирует основную площадь корпуса от коррозионной среды. | Дефекты увеличивают требуемый ток и создают локальные очаги коррозии. |
| ЭХЗ | Смещает электрохимическое состояние защищаемой поверхности в область, заданную проектом. | Недостаточная или неравномерная защита оставляет отдельные зоны без требуемого режима. |
| Контрольные пункты | Позволяют измерять параметры защиты после засыпки и во время эксплуатации. | Без доступных выводов нельзя доказать, что защита действительно работает. |
| Электрические соединения и изоляция | Формируют расчетную цепь и отделяют ее от непредусмотренных металлических связей. | Ток уходит на трубопроводы, заземление, арматуру или соседние сооружения. |
Какие данные нужны проектировщику ЭХЗ
Схему защиты нельзя назначить только по объему емкости. Проектировщику нужны условия площадки, конструкция сосуда и все электрические связи, которые появятся после монтажа.
- Геология и грунтовые воды: состав, влажность, коррозионная агрессивность, сезонные изменения и расчетный уровень воды.
- Электрические свойства среды: удельное электрическое сопротивление грунта и наличие источников блуждающих токов.
- Геометрия: площадь наружной поверхности, положение емкости, глубина заложения, фундамент и анкеровка.
- Покрытие: система слоев, расчетный срок службы, допустимый уровень дефектности и требования изготовителя к контролю.
- Металлические связи: продуктовые трубопроводы, футляры, анкеры, заземление, молниезащита и соседние подземные сооружения.
- Эксплуатация: требуемая долговечность, доступ к контрольным пунктам, периодичность измерений и ответственность обслуживающей организации.
По этим данным выбирают принцип ЭХЗ, размещение анодных заземлителей или протекторов, кабельную сеть, электрические перемычки, изолирующие элементы и контрольные точки. Универсальной схемы, одинаковой для любой емкости и любого грунта, нет.
Протекторная или катодная защита от внешнего источника
Для небольшого изолированного объекта проект может предусматривать протекторную защиту: ток создается электрохимической парой между емкостью и специальными анодами. На площадке с несколькими сооружениями, сложными грунтами или повышенной потребностью в токе может применяться установка катодной защиты с внешним источником.
| Критерий | Протекторная схема | Схема с внешним источником |
|---|---|---|
| Источник защитного тока | Разность электрохимических потенциалов протектора и стали. | Преобразователь и анодное заземление. |
| Регулирование | Ограничено параметрами протекторов, грунта и цепи. | Позволяет настраивать режим, но требует электроснабжения и обслуживания. |
| Контроль | Проверяют состояние цепи и фактические защитные параметры. | Дополнительно контролируют оборудование, кабели и режим работы установки. |
| Выбор | Выполняют расчетом по условиям конкретного объекта, а не по предпочтению монтажной организации. | |
Требуемые потенциалы, ток, количество анодов и срок их работы задают в проекте с указанием применяемой методики и электрода сравнения. Значение без указания типа электрода, способа измерения и состояния цепи нельзя использовать как критерий приемки.
Покрытие контролируют на трех этапах
- После изготовления. Проверяют подготовку поверхности, внешний вид, толщину сухого слоя, отверждение и сплошность по технологической документации системы покрытия.
- После перевозки и установки. Осматривают места контакта с ложементами, стропами, седлами и анкеровочными полосами. Обнаруженные повреждения размечают, ремонтируют совместимым материалом и повторно контролируют.

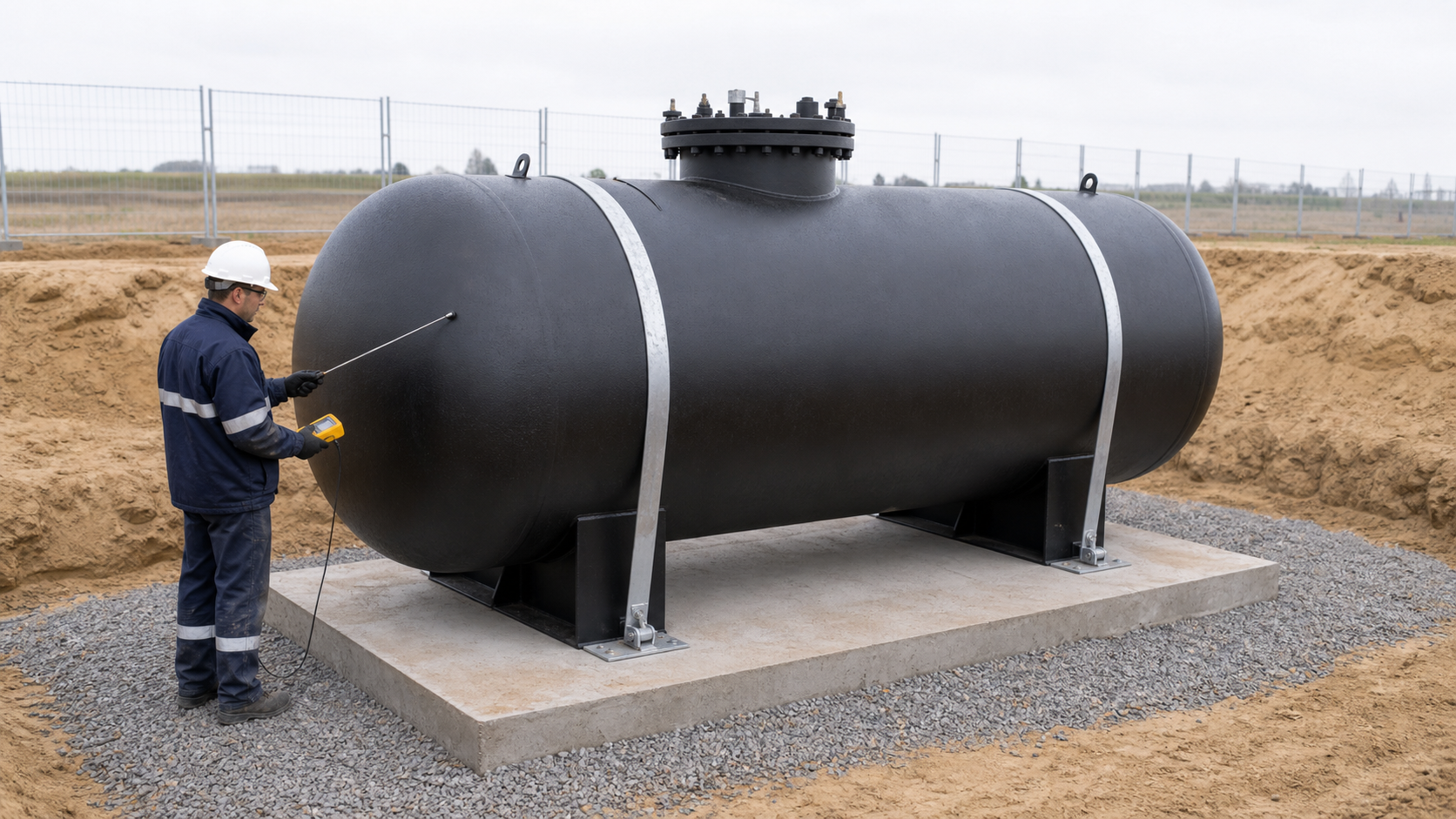

- Непосредственно перед засыпкой. Повторяют сплошной визуальный осмотр доступной поверхности и предусмотренный проектом приборный контроль, когда емкость уже закреплена и все скрываемые работы завершены.
Напряжение искрового дефектоскопа выбирают по типу и толщине покрытия, требованиям изготовителя материала и проектной документации. Завышенное напряжение способно повредить покрытие, а заниженное - пропустить дефект. Поэтому цифру нельзя назначать «как на прошлом объекте».
Анкеровка и заземление не должны ломать электрическую схему
Подземную емкость часто закрепляют на фундаментной плите для защиты от всплытия. Стальные полосы, седла, арматура плиты и крепеж могут создать непредусмотренную электрическую связь с землей. Такая связь меняет распределение защитного тока и должна быть учтена проектом.
То же относится к продуктовым трубопроводам, заземлению и молниезащите. Нельзя самовольно устанавливать изолирующие вставки в защитных проводниках или разрывать связь, предусмотренную электробезопасностью. Решение совместно принимают специалисты по технологии, ЭХЗ и электротехнической части: безопасность людей и взрывозащита остаются обязательными, а расчетная цепь ЭХЗ должна быть проверяема.
- показывают на схеме все металлические связи емкости с внешними системами;
- задают материалы прокладок и контактных зон анкеровки;
- проверяют электрическую непрерывность предусмотренных цепей и отсутствие случайных замыканий;
- выводят контрольные кабели в доступное и защищенное от повреждений место;
- сохраняют возможность повторных измерений без вскрытия грунта.
Чек-лист до обратной засыпки
| Что проверяют | Как фиксируют результат |
|---|---|
| Геометрию установки, опоры и анкеровку | Исполнительная схема, отметки, фотографии и акт приемки монтажного положения. |
| Внешний вид и толщину покрытия | Журнал контроля с привязкой измерений к корпусу и указанием прибора. |
| Сплошность покрытия | Протокол с заданным напряжением, основанием его выбора, картой дефектов и повторной проверкой ремонта. |
| Зоны под анкеровочными полосами и у опор | Фотофиксация до окончательного закрытия недоступных поверхностей. |
| Кабели, сварные контакты, протекторы или анодные цепи | Исполнительная электрическая схема, маркировка и результаты проверки целостности. |
| Контрольные пункты и электроды сравнения | Координаты, отметки, маркировка и акт готовности к измерениям. |
| Материал первой зоны засыпки | Акт скрытых работ с подтверждением отсутствия камней, строительного мусора и мерзлых включений. |
Обратную засыпку начинают только после закрытия замечаний. Протокол с перечнем неисправленных дефектов не является разрешением скрыть поверхность грунтом.
После засыпки защита должна быть измерена
Исправность элементов до засыпки еще не подтверждает работу всей системы в грунте. После завершения земляных работ и подключения предусмотренных цепей выполняют пусконаладочные измерения по программе проекта. Результаты становятся исходной точкой для дальнейшего эксплуатационного контроля.
- проверяют доступность и маркировку всех контрольных выводов;
- фиксируют фактическую конфигурацию электрических соединений;
- измеряют параметры защиты в установленных проектом точках и режимах;
- оценивают влияние соседних сооружений и источников блуждающих токов;
- настраивают оборудование, если применяется внешний источник;
- оформляют протокол и график последующих проверок.
Если измерение не соответствует проектному критерию, искать причину нужно до ввода объекта в постоянную работу. Возможны обрыв кабеля, неправильная полярность, случайная металлическая связь, повреждение покрытия или недостаточность принятой схемы.
Практический пример: подземная емкость СУГ 20 м³
На объект поставлена емкость с заводским наружным покрытием. Проект предусматривает анкеровку к железобетонной плите, протекторную защиту и контрольный пункт. До установки паспорт покрытия и протокол заводского контроля приняты без замечаний.
- После установки на седла визуальный осмотр выявляет потертость в месте транспортного ложемента и повреждение рядом с одной анкеровочной полосой.
- Участки очищают и ремонтируют материалом, совместимым с основной системой покрытия, выдерживая установленный режим отверждения.
- Толщину и сплошность отремонтированных зон проверяют повторно; результаты наносят на карту корпуса.
- Монтажная организация подтверждает положение протекторов, целостность кабелей и выводов, а также отсутствие непредусмотренного контакта анкеровки с расчетной цепью.
- После приемки чистой первой зоны засыпки оформляют акт скрытых работ и выполняют обратную засыпку без сброса крупных масс грунта на корпус.
- После завершения работ проводят контрольные измерения ЭХЗ по проектной программе и прикладывают протокол к исполнительной документации.
Главный результат примера - не «покрасили царапину», а сохранили прослеживаемость: где был дефект, чем его устранили, чем проверили и какие параметры защиты получены после засыпки.
Типичные ошибки
- копировать схему ЭХЗ с другого объекта без данных о грунте, покрытии и электрических связях;
- считать заводской протокол достаточным и не контролировать покрытие после монтажа;
- пропускать зоны под анкеровочными полосами, седлами и временными опорами;
- назначать напряжение дефектоскопа без документации на систему покрытия;
- засыпать емкость до ремонта найденных дефектов и проверки кабелей;
- оставлять контрольный пункт под будущим покрытием площадки или в зоне движения транспорта;
- не учитывать связь емкости с трубопроводами, заземлением и арматурой фундамента;
- принимать смонтированную ЭХЗ без итоговых измерений после засыпки.
Связанные материалы
- Наземная и подземная емкость СУГ - какие решения меняются при выборе способа размещения.
- Контроль покрытия подземного РГС - хранение, монтажные повреждения и приемка перед засыпкой.
- Документы на емкость СУГ перед пуском - паспорт, сертификаты и исполнительные акты.
- Эксплуатация емкости СУГ - контроль состояния и действия при отклонениях.
- Расчетный срок службы резервуара - как учитывают коррозионные потери и фактическое состояние.
- Проектирование резервуаров и емкостей - расчет, рабочая документация и увязка ЭХЗ со смежными разделами.
Нормативная документация
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» с действующими изменениями - обязательные требования безопасности к сосуду как оборудованию под давлением.
- ФНП «Правила безопасности для объектов, использующих сжиженные углеводородные газы», утвержденные приказом Ростехнадзора от 15.12.2020 № 532, в действующей редакции - требования промышленной безопасности к объектам в установленной правилами сфере применения; применимость проверяют для конкретного объекта и его статуса.
- ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - требования к монтажу, эксплуатации, освидетельствованию и ремонту оборудования под давлением на объектах, попадающих в сферу действия правил.
- СП 62.13330.2011 «Газораспределительные системы» с действующими изменениями - требования к проектированию газораспределительных систем и защите подземных стальных сооружений от коррозии в применимой части.
- ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» с поправками - критерии коррозионной опасности, требования к покрытиям, ЭХЗ и контролю ее эффективности.
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» с поправками - требования к конструкции, изготовлению и контролю стального сварного сосуда.
- ГОСТ Р 54982-2022 «Системы газораспределительные. Объекты сжиженных углеводородных газов. Общие требования к эксплуатации» - требования к эксплуатации и контролю предусмотренной проектом защиты от коррозии.
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» с действующими изменениями - требования к земляным работам, основанию и обратной засыпке в применимой части.
- Проект ЭХЗ, паспорт емкости, документация системы покрытия и инструкции изготовителей оборудования - источник конкретных расчетных критериев, режимов контроля и правил ремонта покрытия.
