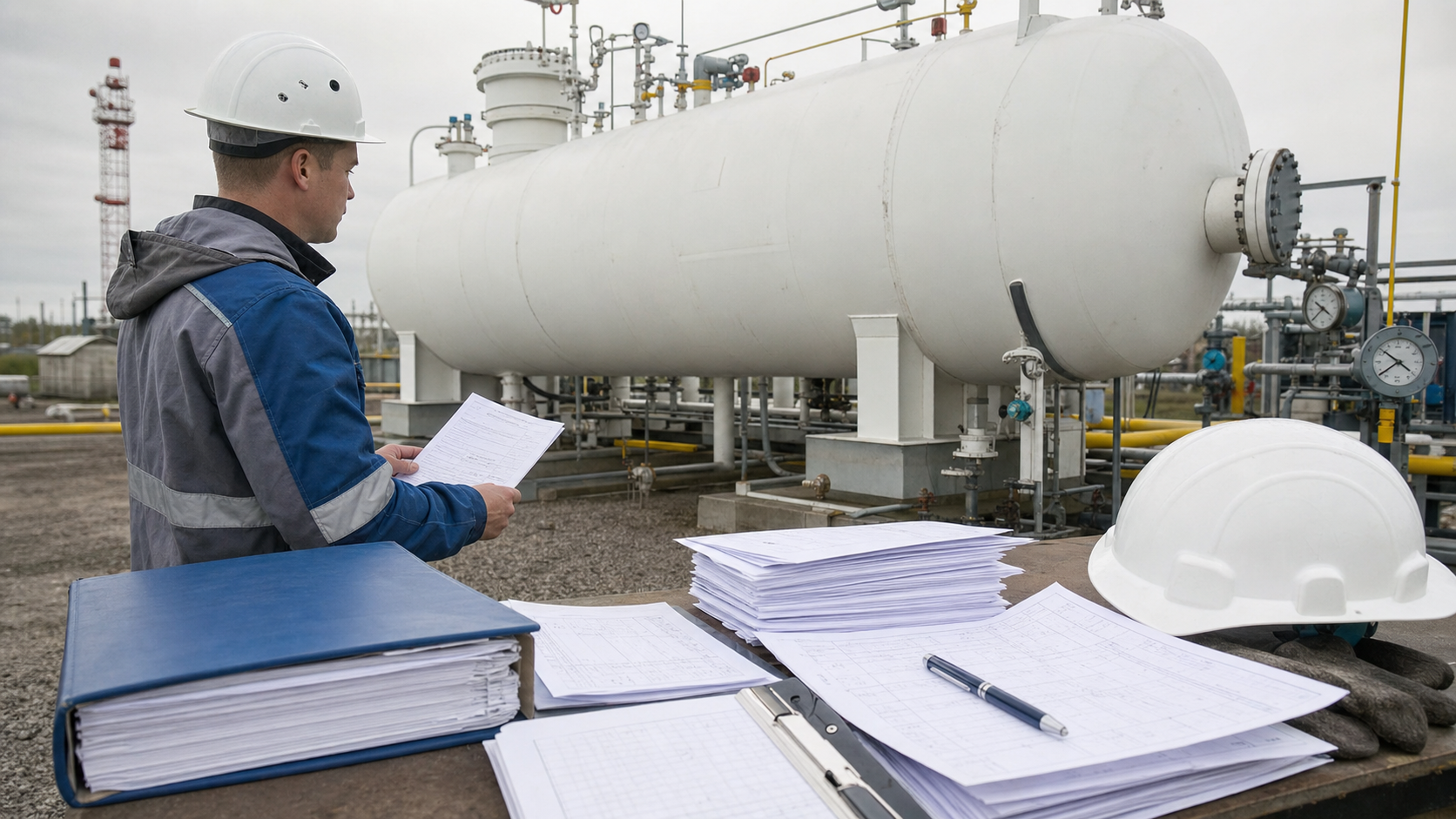

Паспорт емкости СУГ: какие документы должны быть до пуска
Емкость СУГ - это оборудование под давлением. Поэтому перед пуском недостаточно убедиться, что резервуар стоит на месте, арматура прикручена, а манометр показывает ноль. Нужно собрать и проверить документы, которые подтверждают происхождение оборудования, качество изготовления, испытания, контроль сварки, комплектность арматуры и готовность к эксплуатации.
Практический смысл
Документы по СУГ нужны не «для папки». Без них сложно подтвердить безопасность, комплектность и законность эксплуатации сосуда под давлением.
Почему паспорт важен до пуска
Паспорт емкости СУГ связывает оборудование с его расчетными параметрами, материалами, изготовителем, испытаниями и разрешенной областью применения. Если паспорт и сопроводительный комплект не проверены до пуска, то при приемке или эксплуатации может выясниться, что часть данных отсутствует: расчетное давление, температура, материал, заводской номер, сведения об испытаниях, арматура, предохранительные устройства или результаты контроля сварных соединений.
Для обычного резервуара такая ошибка уже неприятна. Для СУГ она критичнее, потому что речь идет о сосуде под давлением и горючем продукте.
Что должно быть в комплекте
| Документ | Что проверяют | Зачем нужен |
|---|---|---|
| Паспорт сосуда | Заводской номер, изготовителя, объем, давление, температуру, материал, дату изготовления, сведения об испытаниях. | Это основной документ, который идентифицирует емкость и ее допустимые параметры. |
| Документы о соответствии | Декларацию или сертификат в зависимости от применимой схемы и категории оборудования. | Подтверждают, что оборудование прошло установленную процедуру оценки соответствия. |
| Сертификаты материалов | Марки стали, партии, толщины, соответствие материалам, указанным в паспорте и чертежах. | Нужны для прослеживаемости металла корпуса, днищ, патрубков и ответственных элементов. |
| Сварка и НК | Сведения о сварочных работах, протоколы контроля, дефектоскопию, исправления дефектов при наличии. | Подтверждают качество сварных соединений и отсутствие скрытых дефектов. |
| Испытания | Протоколы испытаний на прочность и герметичность, параметры испытания, результаты и ответственных лиц. | Без испытаний нельзя считать сосуд готовым к безопасной эксплуатации. |
| Арматура и приборы | Предохранительные клапаны, манометры, уровнемеры, запорную арматуру, паспорта и сроки поверки. | Сосуд может быть правильным, но эксплуатация будет небезопасной из-за неподходящей или неповеренной арматуры. |
| Исполнительная документация | Фактическую установку, обвязку, опоры, заземление, акты скрытых работ и схемы подключения. | Показывает, что емкость установлена и подключена так, как предусмотрено проектом. |
Типовые ошибки перед пуском
- Паспорт есть, но комплект неполный. Нет протоколов испытаний, сведений о НК или документов на предохранительную арматуру.
- Номера не сходятся. Заводской номер в паспорте, на табличке и в исполнительной документации не совпадает.
- Арматуру проверяют отдельно от сосуда. Клапаны, манометры и уровнемеры есть физически, но по документам не подтверждены.
- Нет связи с проектом. Паспорт подтверждает сосуд, но не подтверждает правильность установки, обвязки и условий эксплуатации.
- Документы собирают после монтажа. На пуске выясняется, что часть бумаг нужно запрашивать у поставщика или изготовителя.
Практический пример
На площадку приходит емкость СУГ с паспортом и видимой табличкой. Монтаж выполнен, обвязка собрана, арматура установлена. При подготовке к пуску выясняется, что нет паспорта на предохранительный клапан, отсутствуют сведения о поверке манометра, а в исполнительной схеме указан другой заводской номер емкости.
Физически оборудование уже стоит на месте, но документально пуск становится спорным. Исправление занимает время: нужно сверять номера, запрашивать документы, подтверждать арматуру и обновлять исполнительную документацию. Поэтому комплект лучше проверять до монтажа и повторно перед пуском.
Связь с проектированием и пуском
Для емкости СУГ проект, поставка, монтаж и пуск должны быть связаны одной документационной логикой. Если нужен полноценный проект резервуара или проверка исходных данных, полезно заранее увязать паспорт оборудования, арматуру, обвязку и условия эксплуатации.
- Проектирование резервуаров - общая страница по проектам РВС, РГС и емкостей.
- Расчет резервуара для проекта - исходные данные и проверочная логика.
- КМ/КМД резервуара - состав проектной и рабочей документации.
- ТЗ на проектирование резервуара - что нужно передать до начала работ.
Нормативная документация
- ТР ТС 032/2013 - требования безопасности к оборудованию, работающему под избыточным давлением.
- ФНП ОРПД, приказ Ростехнадзора № 536 от 15.12.2020 - правила промышленной безопасности для оборудования под давлением.
- ФНП СУГ, приказ Ростехнадзора № 532 от 15.12.2020 - требования для опасных производственных объектов, использующих сжиженные углеводородные газы.
- ГОСТ 34347-2017 - сосуды и аппараты стальные сварные, общие технические условия.
- Паспорт, руководство по эксплуатации и проектная документация - обязательная фактическая база для конкретной емкости и площадки.
