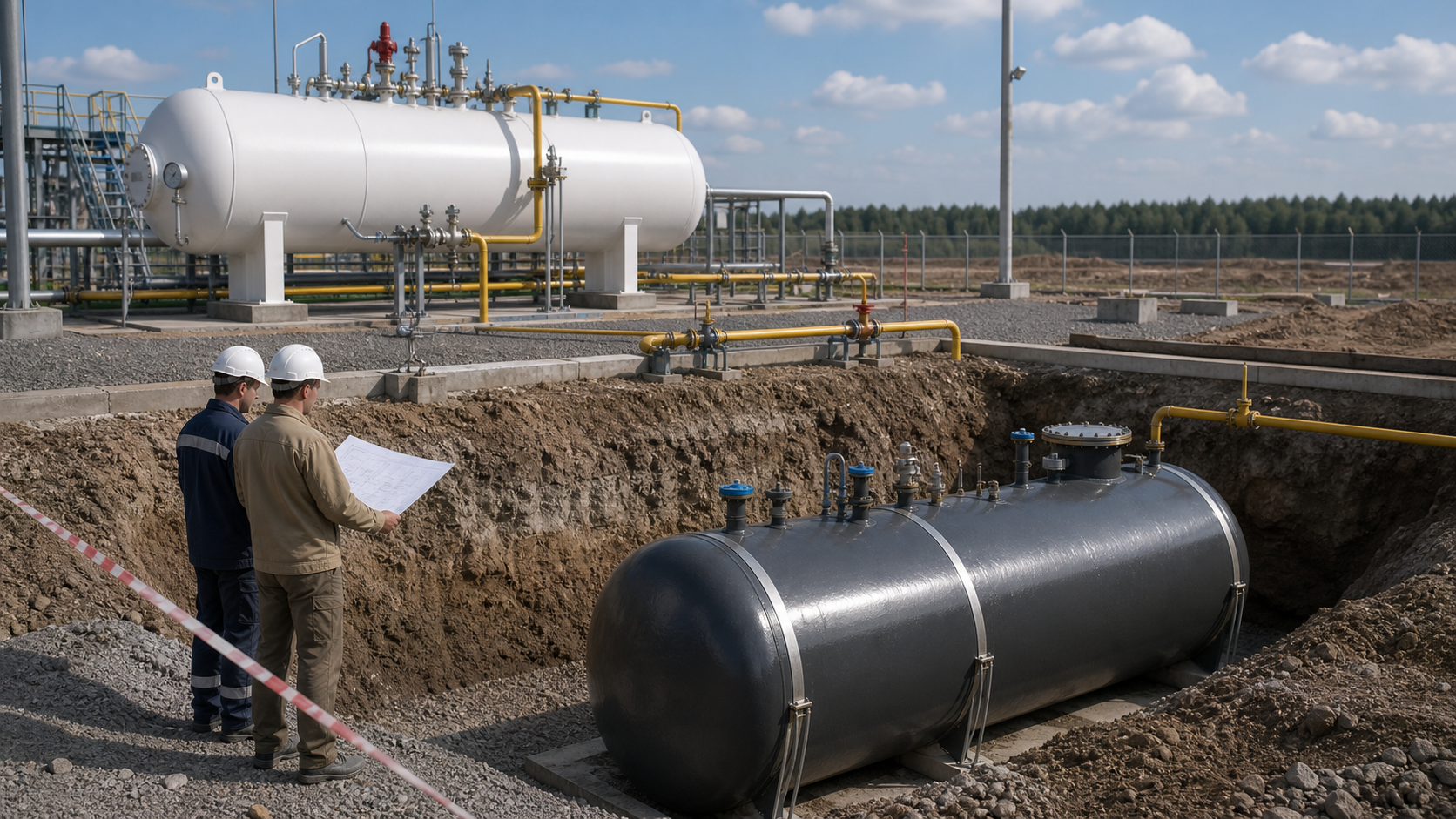

Наземная и подземная емкость СУГ: что меняется в проектировании
Наземная и подземная емкость СУГ могут иметь похожий объем и одинаковую среду, но проектируются по разной эксплуатационной логике. У наземной емкости на первый план выходят доступ, тепловое воздействие и защита оборудования. У подземной - коррозия, грунт, всплытие, защитное покрытие, выводы горловин и возможность обслуживания после засыпки.
Главное отличие не в положении, а в сценарии эксплуатации
СУГ - это не обычный атмосферный резервуар, а оборудование под избыточным давлением. Поэтому наземное или подземное исполнение влияет не только на компоновку, но и на доступ к арматуре, условия нагрева, защиту от коррозии, контроль состояния, ремонтопригодность и требования к документам.
Если выбрать исполнение только по принципу «куда помещается», можно получить неудобный объект: наземную емкость без нормального обслуживания клапанов или подземную емкость, у которой после засыпки невозможно проверить проблемные зоны покрытия, горловин и обвязки.
Сравнение проектных решений
| Вопрос | Наземная емкость СУГ | Подземная емкость СУГ |
|---|---|---|
| Доступ к обслуживанию | Арматура и корпус доступны визуально, проще организовать осмотр и ремонт. | Основной доступ идет через горловины, колодцы и выводы; скрытые зоны нужно продумать до засыпки. |
| Тепловое воздействие | Важны солнце, пожарный сценарий, расстояния и защита оборудования. | Грунт частично стабилизирует температуру, но появляются вопросы гидроизоляции и доступа. |
| Коррозия | Контроль покрытия проще, повреждения видны быстрее. | Критичны наружное покрытие, повреждения при монтаже, грунтовая влага и контроль перед засыпкой. |
| Основание | Проверяют опоры, фундамент, передачу нагрузок и доступ вокруг емкости. | Проверяют котлован, основание, обратную засыпку, всплытие и анкеровку при высоких грунтовых водах. |
| Ремонтопригодность | Больше доступных операций без вскрытия грунта. | Любая ошибка в скрытой зоне дороже: нужно заранее продумать контроль и исполнительную фиксацию. |
Что нужно решить до выбора исполнения
- какой объем СУГ хранится и как часто емкость заполняется;
- есть ли ограничения по площадке, расстояниям, проездам и обслуживанию;
- какой уровень грунтовых вод и есть ли риск всплытия подземной емкости;
- как будут доступны предохранительные клапаны, манометры, уровнемеры и запорная арматура;
- какая схема обвязки нужна: жидкая фаза, паровая фаза, дренаж, продувка, аварийное отключение;
- как будет подтверждаться состояние покрытия, сварных соединений, опор, горловин и трубопроводов.
Типовые ошибки
| Ошибка | Почему опасно | Как правильно |
|---|---|---|
| Подземную емкость выбирают только ради экономии места | Не учитывают грунтовые воды, всплытие, защиту покрытия и сложность ремонта. | Сначала проверить условия площадки, основание, засыпку, анкеровку и доступ к горловинам. |
| Наземную емкость ставят без логики обслуживания | Клапаны, приборы и запорная арматура оказываются неудобными для проверки. | Планировать площадки, проходы, обвязку и доступ вместе с емкостью. |
| Не разделяют СУГ и обычный РГС | Теряется логика сосуда под давлением, документов и промышленной безопасности. | Проектировать СУГ через требования ТР ТС 032/2013, ФНП и проектную документацию. |
| Покрытие подземной емкости принимают формально | Повреждения уходят под грунт и становятся скрытым дефектом эксплуатации. | Проверять покрытие до опускания, после установки и перед обратной засыпкой. |
Практический пример выбора
Если на площадке достаточно места, нужен регулярный доступ к оборудованию и обслуживание выполняется часто, наземное исполнение может быть удобнее: арматура видна, обход проще, ремонтные операции понятнее. Но при этом нужно учитывать тепловое воздействие, размещение, защиту и безопасные зоны.
Если площадка ограничена и емкость нужно убрать из рабочей зоны, подземное исполнение может быть оправданным. Но тогда до проекта надо получить данные по грунту и воде, определить схему анкеровки, требования к покрытию, выводы горловин, колодцы и порядок контроля перед засыпкой. Подземная емкость не прощает решений «разберемся на монтаже».
Если нужен полноценный проект резервуара
Для емкости СУГ важно связать сосуд, арматуру, обвязку, площадку, грунты, обслуживание и документы промышленной безопасности.
- проектирование резервуаров — общий состав работ по РВС, РГС и емкостям;
- проектирование РГС — горизонтальные резервуары и емкости в составе объекта;
- КМ/КМД резервуара — чертежи, деталировка, ведомости и спецификации;
- расчет резервуара для проекта — проверка исходных данных, нагрузок и расчетной схемы.
Нормативная документация
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — применяют для сосудов и оборудования СУГ, работающих под избыточным давлением.
- ФНП для объектов, использующих сжиженные углеводородные газы, утвержденные приказом Ростехнадзора от 15.12.2020 № 532, — учитывают для объектов СУГ; по актуальным сведениям срок действия документа продлен до 01.09.2032.
- ФНП для оборудования, работающего под избыточным давлением, утвержденные приказом Ростехнадзора от 15.12.2020 № 536, — применяют при эксплуатации, освидетельствовании, ремонте и документации сосудов под давлением.
- СП 62.13330 «Газораспределительные системы» — используют для проектного контекста сетей и объектов СУГ, включая резервуарные установки и обвязку.
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» — применяют для изготовления, приемки, испытаний и документации сварных сосудов и аппаратов.
