Расчётный срок службы резервуара: что задать в ТЗ и как обосновать в проекте
Фраза «срок службы 30 лет» сама по себе не является достаточным проектным требованием. Сначала нужно определить применимый норматив и вид срока, а затем связать его с продуктом, температурой, давлением и вакуумом, числом циклов, коррозионной средой и режимом обслуживания.
Главная мысль
РВС, РГС и сосуды под давлением используют разную нормативную терминологию. Во всех случаях срок подтверждают только для заданного набора режимов.
Почему сначала нужно определить тип оборудования
В переписке заказчика, проектировщика и изготовителя слово «срок» часто используется для разных понятий. Особенно опасно переносить определение из норм для сосудов под давлением на РВС или РГС.
| Объект или понятие | Что означает | Практическое следствие |
|---|---|---|
| РВС по ГОСТ 31385-2023 | Расчётный срок службы - период безопасной эксплуатации до очередного диагностирования или ремонта; после них период отсчитывают заново. Общий срок службы продолжается до предельного состояния. | В ТЗ и проекте нужно различать общий срок, расчётный период и интервалы диагностирования. |
| РГС по ГОСТ 17032-2022 | Расчётный срок службы также определен как период до очередного диагностирования или ремонта, а общий срок устанавливает изготовитель в конструкторской документации. | Нельзя выдавать интервал диагностирования за полный срок существования резервуара. |
| Сосуд под давлением по ТР ТС 032/2013 | Расчётный срок службы задают в календарных годах при проектировании и считают со дня ввода в эксплуатацию. При достижении назначенного срока эксплуатацию прекращают независимо от состояния. | В паспорте сосуда указывают расчётный срок, допустимое число циклов и коррозионную прибавку. |
| Гарантийный срок | Период ответственности поставщика за соответствие продукции договору. | Гарантия не заменяет проектное обоснование срока службы. |
| Остаточный ресурс | Прогноз возможной дальнейшей работы действующего оборудования по фактическому состоянию, дефектам и истории нагружения. | Его определяют по результатам диагностирования и расчётов, а не вычитанием прошедших лет. |
Поэтому универсальной цифры и универсального определения для всех резервуаров нет. Для нового объекта параметры срока задают и обосновывают по применимой нормативной документации. Для действующего объекта после обследования оценивают фактическое состояние и остаточный ресурс.
Что нужно задать в ТЗ
Срок службы становится расчётным параметром только вместе с условиями, в которых он должен быть обеспечен. Минимальный набор исходных данных выглядит так.
- Вид и требуемая продолжительность срока. Для РВС и РГС указывают общий срок и расчётные периоды в терминологии применимого ГОСТ; для сосудов под давлением - расчётный и назначенный показатели по ТР ТС 032/2013.
- Продукт. Наименование, плотность, состав, примеси, обводненность, агрессивность и возможность смены хранимой среды.
- Режим. Рабочие и расчётные уровни, давление, вакуум, температуры продукта и металла, скорость налива и опорожнения.
- Цикличность. Ожидаемое число полных и частичных циклов, пуски, остановы, пропарки и изменения температурного режима.
- Площадка. Климатические, ветровые, снеговые и сейсмические воздействия, характеристики основания и ожидаемые осадки.
- Коррозионная защита. Предполагаемые внутренние и наружные покрытия, электрохимическая защита, контроль состояния и допустимость восстановления покрытия.

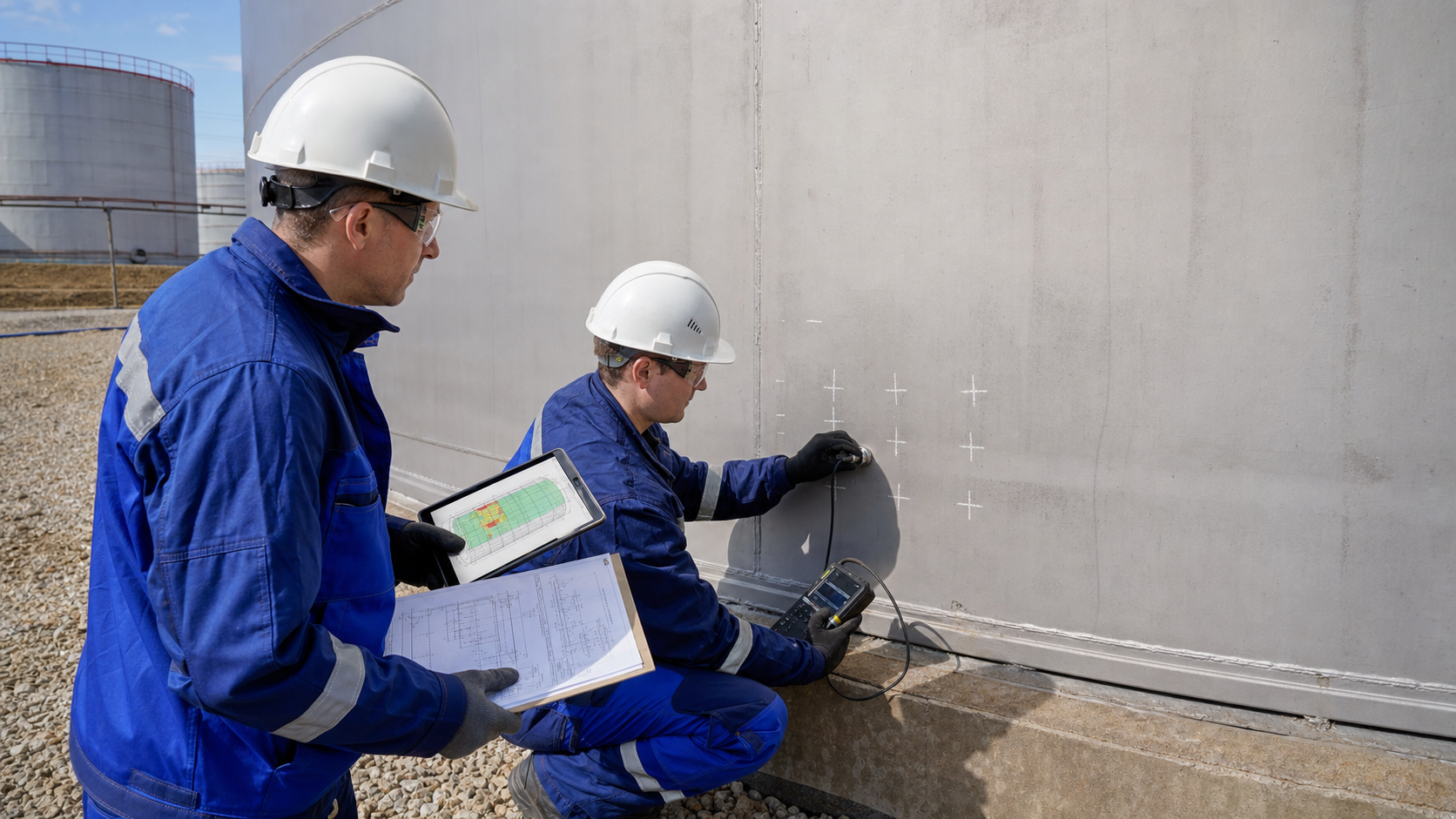

- Эксплуатационная стратегия. Доступ для осмотров, контроль толщины, периодичность обслуживания, допустимые ремонты и требования к остановке.
ГОСТ 31385-2023 прямо относит к исходным данным ТЗ срок службы РВС, годовое число циклов заполнения и опорожнения, продукт, температуры, давление и вакуум, уровни налива и припуски на коррозию днища, стенки и крыши. Если часть данных неизвестна, это нужно обозначить как проектное допущение и согласовать порядок подтверждения.
Как требование проходит через проект
| Требование или воздействие | Что проверяет проектировщик | Где должен остаться результат |
|---|---|---|
| Требуемый срок службы | Соответствие принятого общего срока и расчётных периодов терминологии применимого норматива и одному набору режимов. | В исходных данных, расчёте и проектной документации. |
| Давление продукта и внешние нагрузки | Прочность, устойчивость, сочетания нагрузок, узлы сопряжения и допустимые деформации. | В расчётной записке, КМ и требованиях к изготовлению и монтажу. |
| Коррозионное воздействие | Расчётные толщины, припуски по отдельным элементам, покрытие и возможность контроля. | В расчёте, КМ, спецификациях и разделе антикоррозионной защиты. |
| Повторяемые циклы | Накопление повреждений и чувствительные зоны. Для РВС при среднем числе более 100 циклов в год ГОСТ 31385-2023 требует учитывать усталостную долговечность. | В расчёте и ограничениях эксплуатационного режима. |
| Минимальная температура металла | Выбор стали, толщины, категории качества и требований к ударной вязкости. | В ведомости материалов, КМ и документах закупки металлопроката. |
| Контроль состояния | Доступность контрольных зон, исходные точки измерений и возможность безопасного обслуживания. | В рабочих чертежах, руководстве по эксплуатации и программе контроля. |
Если требование присутствует только в ТЗ, но не влияет на расчёты, материалы, защиту и эксплуатационную документацию, срок службы фактически не обоснован.
Связь срока с коррозионной потерей
Для предварительного сценария коррозионную потерю элемента можно связать со сроком простой зависимостью. Она помогает проверить порядок величин, но не заменяет нормативный расчёт и обоснование принятой скорости коррозии.
ck = vk · T
где:
- ck - ожидаемая коррозионная потеря толщины рассматриваемого элемента, мм;
- vk - обоснованная средняя скорость коррозии для конкретного металла, продукта, температурного режима и зоны конструкции, мм/год;
- T - принятый расчётный период, лет.
Например, при подтвержденной для рассматриваемой зоны скорости 0,05 мм/год за 30 лет расчётная потеря составит 1,5 мм. Проектировщик не обязан автоматически назначать припуск 1,5 мм: нужно учесть достоверность исходной скорости, локальный характер коррозии, минимальную конструктивную толщину, доступность контроля и систему покрытий. ГОСТ 34233.1-2017 требует обосновывать прибавки в технической документации с учетом условий эксплуатации, расчётного срока и скорости коррозии. Для стенки, днища, окрайки и кровли условия различаются.
Связь срока с числом циклов
Срок в годах не показывает, сколько раз резервуар будет нагружен и разгружен. Для первичной проверки ожидаемое число однотипных циклов определяют так:
N = ny · T
где:
- N - ожидаемое число рассматриваемых циклов за расчётный период, шт.;
- ny - среднее число таких циклов в год, шт./год;
- T - расчётный период, лет.
При 250 циклах наполнения и опорожнения в год за 30 лет получится 7500 циклов. Это значение нужно сопоставить с фактической амплитудой уровня, температурными переходами и принятой расчётной методикой. Для такого РВС требуется учитывать усталостную долговечность. Частичный цикл не всегда эквивалентен полному, а пропарка или резкая смена температуры может создавать отдельный вид нагружения.
Подробный пример постановки задачи
Заказчику требуется РВС для дизельного топлива с требуемым общим сроком службы 30 лет. На площадке возможна температура металла до минус 40 °C, резервуар планируют наполнять и опорожнять около 250 раз в год. В исходном ТЗ указана только одна строка: «срок службы - 30 лет».
- Уточняют продукт и режим. В ТЗ добавляют плотность, рабочий диапазон уровней, температуру продукта, давление и вакуум, скорость операций и допустимость смены продукта.
- Фиксируют цикличность. Для 30 лет получается 7500 ожидаемых циклов рассматриваемого типа. Поскольку среднее число превышает 100 циклов в год, учитывают усталостную долговечность. Отдельно описывают простои, пропарки и температурные переходы.
- Назначают расчётную температуру металла. По ней и толщине элементов выбирают марки и требования к стали, а не просто повторяют материал из прошлого проекта.
- Разделяют коррозионные зоны. Для нижних поясов, днища, окрайки, кровли и паровоздушной зоны принимают свои обоснованные условия и меры защиты.
- Выполняют расчёт конструкции. Проверяют стенку, днище, крышу, устойчивость, узлы, нагрузки от оборудования, ветра, снега, сейсмики и основания в применимых сочетаниях.
- Переносят решения в документацию. Толщины, стали, покрытия, контроль сварных соединений, требования к монтажу и допустимые режимы должны совпадать в расчёте, КМ, КМД, спецификациях и эксплуатационных документах.
- Формируют критерии эксплуатации. Указывают, какие параметры нельзя превышать, какие зоны контролировать и какие изменения требуют повторной оценки проекта.
Результатом становится не обещание «резервуар простоит 30 лет», а документированное обоснование: при каких условиях расчёты действительны и что необходимо делать, чтобы эти условия сохранялись.
Что не является обоснованием срока службы
- Увеличенная толщина сама по себе. Она не решает вопросы хрупкого разрушения, циклического повреждения, устойчивости, осадки основания и качества сварных соединений.
- Ссылка на один ГОСТ. Стандарт задаёт требования и методы, но не подставляет вместо проектировщика реальные исходные данные объекта.
- Гарантия изготовителя. Договорный гарантийный период и расчётный срок службы отвечают на разные вопросы.
- Антикоррозионное покрытие без программы обслуживания. Покрытие стареет и повреждается; проект должен учитывать его контроль и восстановление.
- Расчёт только стенки. Ресурс резервуара зависит также от днища, окрайки, кровли, узлов, основания, сварных соединений и оборудования.
- Опыт аналогичного объекта без сравнения режимов. Одинаковый объём не означает одинаковые продукт, цикличность, температуру и коррозионное воздействие.
В каких документах искать подтверждение
| Документ | Что в нем должно подтверждать срок службы |
|---|---|
| Техническое задание | Требуемый период, режимы, продукт, площадка, цикличность и эксплуатационные допущения. |
| Расчётная записка | Исходные данные, сочетания нагрузок, проверки прочности и устойчивости, принятые припуски и ограничения расчётной схемы. |
| КМ | Материалы, номинальные толщины, конструктивные решения, требования к сварке, контролю и антикоррозионной защите. |
| КМД и технологическая документация | Реализуемая геометрия деталей, сварные соединения, последовательность изготовления и монтажа, контроль качества. |
| Спецификации и документы закупки | Марки стали, категории и требования к прокату, покрытиям, крепежу и комплектующим. |
| Паспорт и руководство по эксплуатации | Итоговые показатели, допустимые режимы, обслуживание, контроль, ограничения и история ремонтов в объеме, установленном для конкретного типа оборудования. Паспорт не заменяет расчёт и проект. |
Когда исходное обоснование перестает быть достаточным
После ввода резервуара в эксплуатацию исходные расчёты нельзя считать неизменными при любом режиме. Проверка требуется как минимум при следующих изменениях:
- смена продукта, появление более агрессивных примесей или систематическое накопление подтоварной воды;
- рост рабочей температуры, давления, вакуума, скорости налива или числа циклов;
- установка нового оборудования, патрубков, трубопроводов или металлоконструкций;
- неравномерная осадка, крен, деформация стенки, днища или крыши;
- коррозионные потери и дефекты, превышающие принятый проектный сценарий;
- пропуск предусмотренного контроля или невозможность подтвердить состояние скрытых зон.
Для действующего резервуара решение принимают по фактическому состоянию и результатам технического диагностирования РВС, а не простым вычитанием прошедших лет из проектного срока.
Чем отличаются РВС, РГС и емкости СУГ
Для РВС основное внимание уделяют гидростатике, устойчивости стенки, ветру, снегу, вакууму, осадке основания, днищу и коррозионным зонам. Для РГС существенны работа обечайки и днищ, опорные реакции, местные нагрузки от штуцеров и условия подземной или наземной установки. Для емкости СУГ применимость требований к оборудованию под давлением определяют по фактическим параметрам, а не только по названию объекта.
Общий принцип один: срок службы задают по типу оборудования, конструкции, среде, режимам и применимой нормативной документации.
Материалы для подготовки проекта
- Проектирование резервуаров РВС, РГС и емкостей - состав работ, исходные данные и выдаваемая документация.
- Исходные данные для расчёта резервуара - какие параметры собрать до начала проектирования.
- Что забывают в ТЗ на проектирование РВС - типовые пробелы в задании.
- Что входит в проект резервуара - расчёты, КМ, КМД и спецификации.
- Расчёт толщины стенки РВС - гидростатика, пояса и коррозионный припуск.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - требования к проектированию, изготовлению, монтажу и испытаниям РВС.
- ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с действующей поправкой - требования к РГС, включая расчётный и общий сроки службы, защиту и диагностирование.
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» с действующими поправками - требования к стальным сварным сосудам и аппаратам, включая материалы, изготовление, испытания, монтаж и ремонт.
- ГОСТ 34233.1-2017 и ГОСТ 34233.6-2017 - общие требования к расчётам сосудов и аппаратов, обоснованию прибавок к толщине и оценке малоцикловой прочности.
- ТР ТС 032/2013 с действующими изменениями - обязательные требования безопасности к оборудованию, работающему под избыточным давлением.
- ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - требования к безопасной эксплуатации и техническому освидетельствованию оборудования под давлением.
- Техническое задание, расчётная и проектная документация, паспорт и руководство по эксплуатации - документы, в которых срок службы связывают с условиями конкретного объекта.
Применимость и редакции документов проверяют на дату проектирования. Для конкретного объекта перечень дополняют требованиями промышленной и пожарной безопасности, нормативами по нагрузкам, основаниям, стальным конструкциям, сварке и защите от коррозии.
