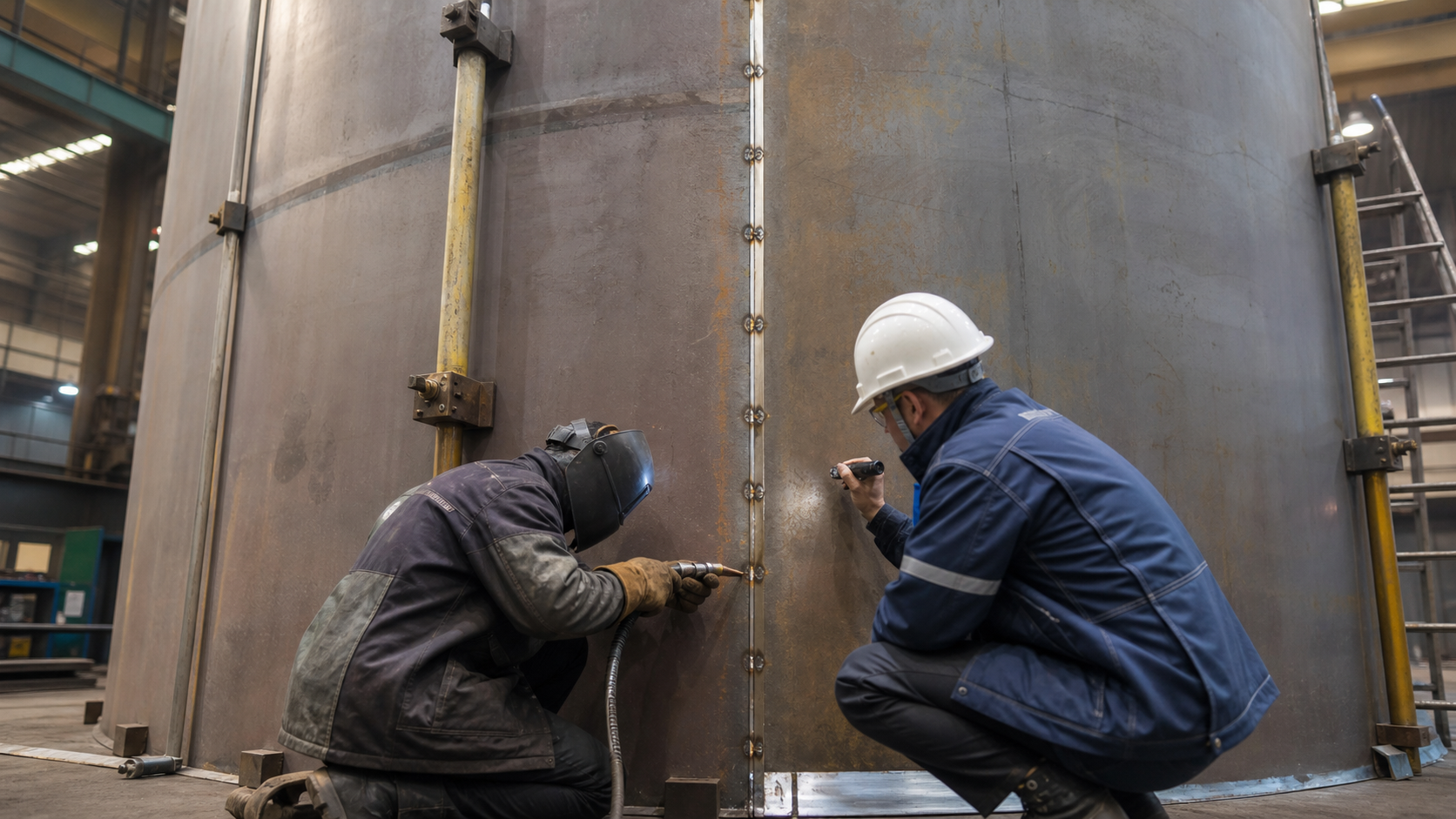

Вертикальный шов стенки РВС как контрольная точка производства
Вертикальный шов стенки РВС удобно рассматривать как контрольную точку производства. На этом участке сходятся подготовка кромок, стыковка листов, прихватки, сварка, визуальный контроль и готовность к НК. Если ошибку пропустить здесь, дальше она уйдет в геометрию стенки и исполнительную документацию.
Инженерный смысл
Вертикальный шов соединяет листы одного пояса стенки и одновременно показывает, насколько дисциплинированно прошли предыдущие операции. Его нельзя рассматривать отдельно от сборки: если перед сваркой есть ступенька, неровный зазор или перетянутая прихватками кромка, сварка только закрепит уже созданную ошибку.
Поэтому главный производственный критерий не скорость прохода, а понятная приемка контрольной точки: стык готов к сварке, сварка выполнена по технологии, участок подготовлен к ВИК и последующему НК. Хороший темп имеет смысл только после того, как участок принят по геометрии, очищен, зафиксирован и доступен для последующего контроля.
Что принять до сварки и НК
| Проверка | Что должно быть понятно | Что пойдет не так |
|---|---|---|
| Стык принят сборкой | Зазор и смещение кромок проверены по длине шва, а не только в удобной точке. | Сварщик начнет компенсировать плохую сборку режимом, прихватками и местной подгонкой. |
| Прихватки осмотрены | Нет трещин, прожогов, грязи, резких наплывов и прихваток, которые перетянули стык. | Дефект прихватки уйдет в основной шов или заставит переделывать участок. |
| Кромки очищены | В зоне шва нет влаги, масла, окалины, краски и остатков термической резки. | Повышается риск пор, несплавления и замечаний при визуальном контроле. |
| Доступ к шву есть | Сварщик может вести шов без вынужденного положения, а лаборатория сможет проверить участок. | Шов получится неудобным для выполнения и проблемным для НК. |
| Приспособления не мешают | Струбцины, планки, распорки и сильные точки не закрывают зону сварки и не повреждают лист. | Появятся местные деформации или участки, которые придется доваривать в неудобных условиях. |
Где остановить работу при сомнении
Вертикальный шов нельзя вести по принципу «доделаем и потом посмотрим». Если на промежуточном осмотре видны проблемы с корнем, прихваткой, подрезом, загрязнением или местной деформацией, участок лучше остановить до следующего прохода. Это дешевле, чем закрыть дефект наплавкой и потом вскрывать его после контроля.
| Операция | Практический контроль | Цель |
|---|---|---|
| Перед началом | Проверить сборку, зачистку, маркировку участка и отсутствие мешающих приспособлений. | Не запускать сварку по неподготовленному стыку. |
| Первые проходы | Контролировать стабильность корня и отсутствие резких изменений зазора. | Не получить скрытый дефект в самом важном месте шва. |
| Промежуточный осмотр | Убирать шлак, наплывы и дефектные места до следующих проходов. | Не запечатать проблему внутри шва. |
| После сварки | Осмотреть усиление, подрезы, кратеры, переходы через прихватки и зону рядом со швом. | Подготовить участок к приемке и НК без лишних возвратов. |
Пример производственной ошибки
На вертикальном стыке первого пояса листы собрали быстро: кромки сошлись, прихватки стоят, визуально участок выглядел готовым. Но зазор по высоте не промерили полностью. Внизу стык был плотнее, в середине раскрылся, а ближе к верхней части появилось смещение кромок. После сварки шов пришлось зачищать, часть участка отправили на дополнительный контроль, а местную неровность стенки отдельно проверяли при приемке геометрии.
Что должно быть в документах
- номер пояса, номер листов и привязка вертикального шва к сборочной схеме;
- отметка о приемке стыковки до начала сварки;
- технологическая карта сварки или ссылка на применяемую технологию;
- отметка о контроле прихваток и зачистке зоны шва;
- данные о сварщике, способе сварки и выполненном участке;
- результаты визуального контроля и, при необходимости, последующего НК;
- решение по исправлениям, если участок возвращался на доработку.
Типовые ошибки
- начинать сварку без отдельной приемки стыка по зазору и смещению;
- считать прихватки временной мелочью, которую не нужно осматривать;
- оставлять загрязнения на кромках и рядом со швом;
- пытаться скоростью сварки компенсировать плохую сборку;
- не проверять доступ к контролю до начала работ;
- перегревать участок и получать местную деформацию стенки;
- не фиксировать исправления и повторный контроль в документах.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; используется для требований к изготовлению, сборке, сварным соединениям, контролю, испытаниям и приемке РВС.
- ГОСТ 5264-80 - ручная дуговая сварка; применяют для типов, конструктивных элементов и размеров сварных соединений при соответствующем способе сварки.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; полезен для логики визуального контроля и выбора последующих методов проверки.
- ГОСТ 23118-2019 - стальные строительные конструкции; применяют как дополнительную базу по изготовлению, приемке, сварке, маркировке и производственному контролю металлоконструкций.
- Рабочая документация КМ/КМД, технологические карты сварки и план качества - задают конкретный порядок приемки стыка, сварки, контроля и оформления участка.
