Ремонт РВС: от дефектной ведомости до приемки работ
Обнаружить утонение, трещину или деформацию недостаточно. Нужно установить причину, оценить влияние дефекта, разработать ремонтное решение, выполнить его в правильной последовательности и подтвердить результат контролем. Только после этого резервуар можно обоснованно возвращать в эксплуатацию.
Ремонт начинается не со сварки
Первая задача — понять, почему появился дефект и что произойдет после его устранения. Локальное утонение может быть следствием продукта, воды под днищем, поврежденного покрытия или контакта с основанием. Трещина может указывать на концентрацию напряжений, деформацию узла либо неподходящую технологию предыдущего ремонта.
Если убрать только видимое повреждение, но оставить его причину, резервуар получит аккуратный новый шов и старую нерешенную проблему.
Маршрут ремонта
| Этап | Главный результат | Что нельзя пропускать |
|---|---|---|
| Диагностирование | Подтвержденные размеры, координаты и причины повреждений. | Карту дефектов, методы контроля и оценку фактического состояния. |
| Инженерное решение | Определено, что ремонтировать, заменять, усиливать или контролировать. | Проверку влияния решения на прочность, устойчивость и герметичность. |
| Проект и технология | Чертежи узлов, материалы, последовательность и контрольные точки. | Временное раскрепление, сварочные решения и порядок согласования изменений. |
| Выполнение | Работы выполнены по принятому решению с прослеживаемостью материалов и операций. | Промежуточную приемку скрываемых участков. |
| Контроль и испытания | Подтверждено качество соединений и работоспособность отремонтированного узла. | Повторный контроль исправленных дефектов. |
| Приемка | Закрыты замечания, собраны документы и определены условия эксплуатации. | Запись о ремонте в паспорте и фактические исполнительные схемы. |
Что должна содержать дефектная ведомость
Дефектная ведомость фиксирует обнаруженное состояние. Она не должна автоматически превращать наблюдение в готовое ремонтное решение.
- идентификацию резервуара и основание проведения обследования;
- наименование элемента: пояс, лист, шов, окрайка, участок днища, кровля или патрубок;
- координаты и привязку к исполнительной схеме;
- вид, размеры, глубину или остаточную толщину повреждения;
- метод, прибор, дату и протокол измерения;
- фотографию и графическое обозначение границ дефекта;
- критерий, по которому состояние признано недопустимым или требующим оценки;
- ссылку на расчётное либо инженерное решение.
Что определяет проект ремонта
| Раздел | Что необходимо установить | Риск формального решения |
|---|---|---|
| Исходные данные | Фактическую геометрию, толщины, материал, режим эксплуатации и результаты НК. | Ремонт проектируют для условного, а не реального резервуара. |
| Конструкция узла | Границы вырезки, форму вставки, сопряжения, швы и влияние на соседние элементы. | Новая концентрация напряжений появляется рядом с устраненным дефектом. |
| Материалы | Марку, толщину, свариваемость и прослеживаемость нового металла. | Вставка совместима по размеру, но не по свойствам. |
| Последовательность | Порядок разгрузки, вырезки, раскрепления, сборки и сварки. | Стенка, кровля или днище теряют устойчивость во время работ. |
| Контроль | Точки приемки, методы НК, критерии, геодезию и необходимые испытания. | Качество начинают обсуждать после закрытия доступов. |
| Отклонения | Кто и как согласует изменение материала, размеров или технологии. | Фактический ремонт перестает соответствовать проекту. |
Подготовка резервуара к работам
Ремонтная документация не отменяет требования безопасности. Резервуар выводят из эксплуатации, освобождают от продукта и готовят к конкретным газоопасным, огневым и ремонтным работам по установленному на объекте порядку. Допуск должен учитывать состояние резервуара, среду, вентиляцию, газовый анализ, изоляцию от действующих коммуникаций и возможное повторное поступление продукта.
В статье нельзя дать универсальную инструкцию по дегазации или огневым работам: порядок определяется опасными свойствами продукта, технологией объекта и действующими требованиями промышленной безопасности.

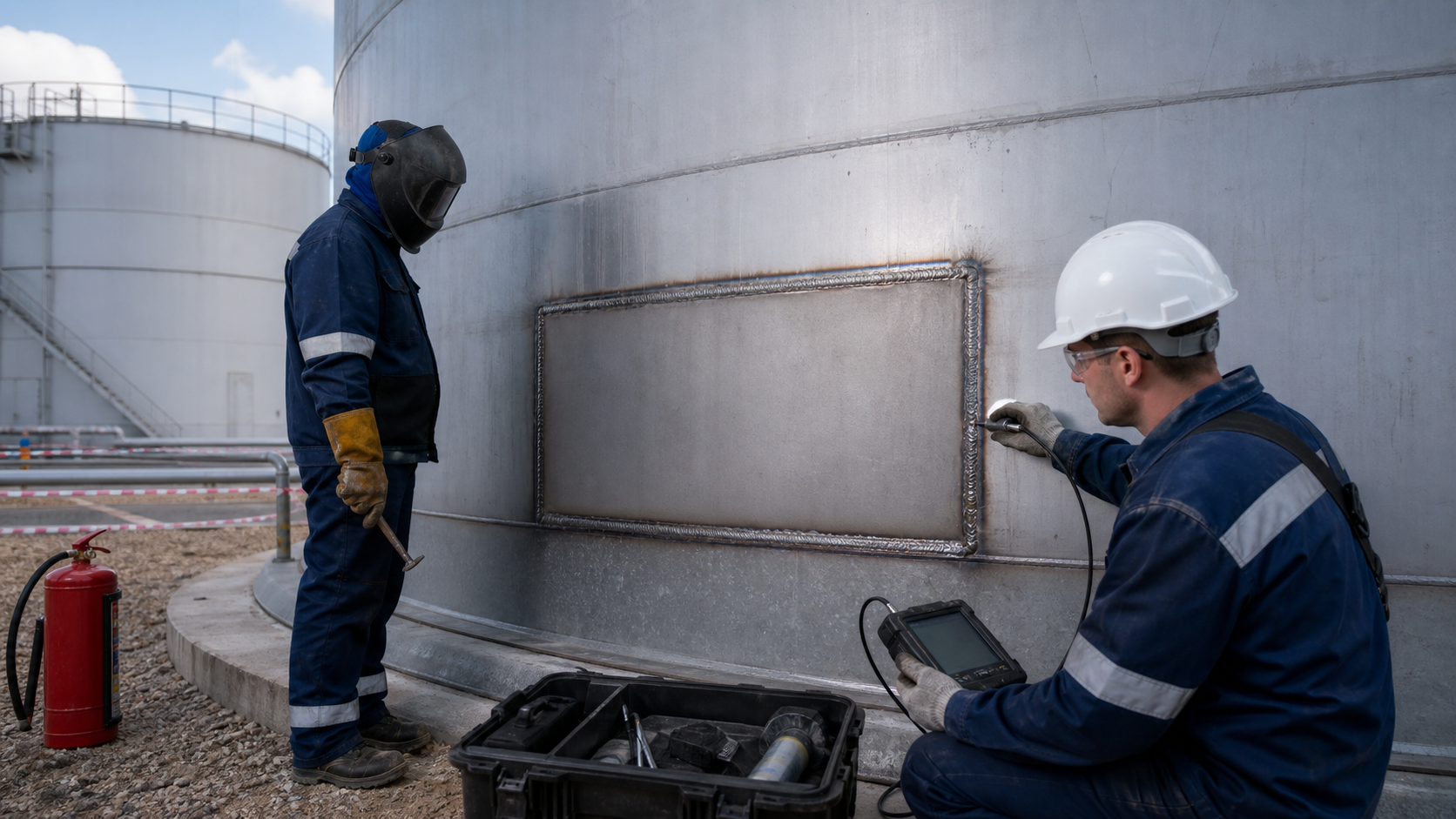

Контроль во время ремонта
- до вырезки проверяют разметку, границы повреждения и предусмотренное раскрепление;
- при приемке металла подтверждают сертификаты, маркировку, толщину и связь детали с проектом;
- до сварки принимают подготовку кромок, зазор, смещение, форму вставки и прихватки;
- во время сварки контролируют применяемую технологию, последовательность и условия выполнения;
- после сварки проводят предусмотренный ВИК и назначенные методы НК;
- каждое исправление дефекта связывают с координатой, записью о ремонте и повторным контролем;
- до нанесения покрытия принимают металл и сварные соединения, которые затем станут недоступны.
НК и испытания назначают по характеру вмешательства
Одинаковый перечень контроля нельзя механически применять к замене участка днища, ремонту стенки, восстановлению кровли и замене патрубка. Методы и объём НК должны выявлять те дефекты, которые возможны для конкретного соединения, материала и технологии.
Гидравлическое испытание также не следует объявлять обязательным после любой ремонтной операции. Необходимость, объём, режим и дополнительные проверки определяют проектом ремонта, программой контроля и применимыми требованиями с учётом масштаба вмешательства.
Что должно остаться в исполнительной документации
| Документ | Что он подтверждает |
|---|---|
| Исполнительная схема | Фактические границы замененных элементов, расположение швов и координаты ремонта. |
| Сертификаты материалов | Происхождение и соответствие металла, электродов, проволоки и других материалов. |
| Журналы и акты | Последовательность операций, приемку скрытых работ и ответственных этапов. |
| Протоколы НК | Метод, участок, результат, обнаруженные дефекты, исправление и повторный контроль. |
| Геодезия и измерения | Состояние геометрии после вмешательства, если такие проверки предусмотрены. |
| Испытания | Фактический режим, продолжительность, результаты и устраненные замечания. |
| Паспорт РВС | Состав ремонта, дату, основание, исполнителей и принятые ограничения эксплуатации. |
Как принимать отремонтированный РВС
Приемка — это проверка замкнутой цепочки. Все дефекты из утвержденного объёма должны иметь понятный статус: устранен, обоснованно допущен с условиями либо вынесен в отдельное решение. Фактическая конструкция должна соответствовать проекту и согласованным изменениям.
- проектные решения выполнены и подтверждены исполнительными схемами;
- материалы прослеживаются до сертификатов;
- замечания контроля закрыты, а исправленные участки проверены повторно;
- предусмотренные испытания завершены с оформленными результатами;
- восстановлены покрытия, оборудование, трубопроводы и защитные системы;
- условия, ограничения и дальнейший контроль сформулированы однозначно;
- сведения о ремонте внесены в эксплуатационную документацию и паспорт.
Типовые ошибки
- назначать способ ремонта прямо в дефектной ведомости без проверки расчётом и проектом;
- устанавливать накладку поверх коррозии, не определив границы поврежденного металла;
- заваривать трещину без выявления ее концов и причины возникновения;
- заменять лист без проверки материала и свариваемости существующей конструкции;
- вырезать крупный участок без оценки устойчивости и временного раскрепления;
- переносить контроль на конец работ, когда часть швов уже закрыта;
- принимать ремонт только по внешнему виду;
- не отражать фактические размеры и отступления в исполнительной схеме;
- автоматически считать любой ремонт реконструкцией либо, наоборот, маскировать изменение конструкции названием «текущий ремонт».
Нормативная документация
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов» — учитывают при определении требований к работам на опасном производственном объекте, техническому перевооружению и экспертизе промышленной безопасности.
- Федеральные нормы и правила «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора от 15.12.2020 № 529, — применяют в действующей редакции для соответствующих объектов.
- Федеральные нормы и правила «Правила безопасного ведения газоопасных, огневых и ремонтных работ», утвержденные приказом Ростехнадзора от 15.12.2020 № 528, — применяют в действующей редакции при организации соответствующих работ.
- Федеральные нормы и правила «Правила проведения экспертизы промышленной безопасности», утвержденные приказом Ростехнадзора от 20.10.2020 № 420, — учитывают, когда для конкретного объекта и вида изменений требуется экспертиза.
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» — используют для проверки конструктивных, сварочных, контрольных и приемочных решений в применимой части.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — учитывают в действующей редакции при производстве и приемке работ со стальными конструкциями в применимой части.
- РД 08-95-95 и РД 153-112-017-97 могут встречаться как справочные инженерные материалы, но их нельзя представлять как безусловно обязательные современные нормы. Приоритет имеют действующие требования, проект ремонта и принятые организацией методики, не противоречащие им.
